创建偏移

创建偏移

使用 BOM 变换器“可视化”选项卡中的

“偏移”操作可偏移选定的装配或部件。此操作在上游和下游视图中均可用。

要偏移装配或部件，请执行以下步骤：

1. 在 BOM 变换器中打开部件或装配。上游和下游视图中的树结构及其相应的可视化数据即会在 BOM 变换器中进行加载。

2. 在“可视化”选项卡或 BOM 结构中选择一个部件或装配。

3. 在“可视化”选项卡工具栏中，单击

“偏移”。

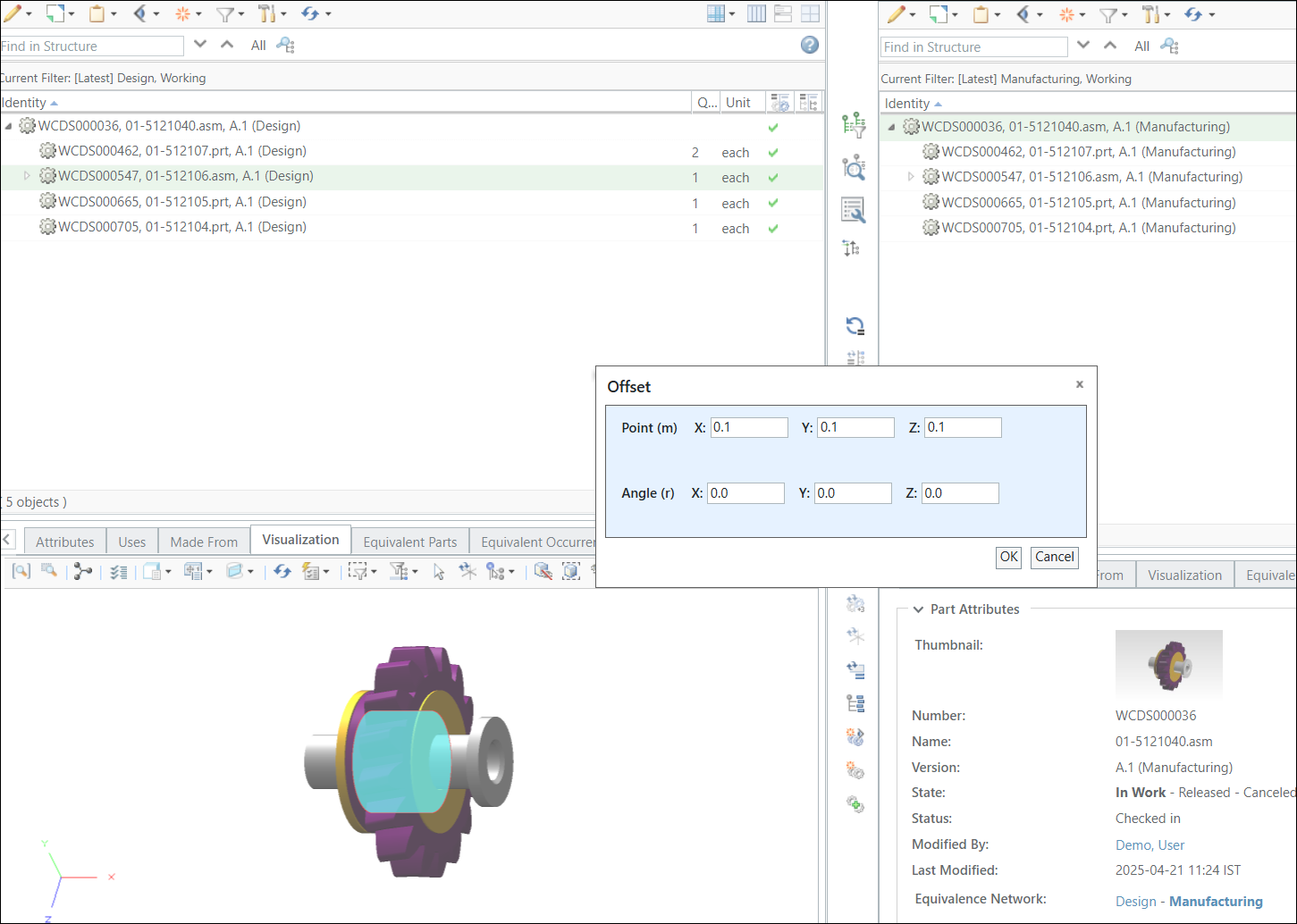

4. “偏移”对话框随即打开。

5. 在“偏移”对话框中输入适当的值。

6. 单击“确定”。“偏移”对话框随即关闭，系统会偏移“可视化”选项卡中的选定装配或部件。偏移操作可从选定部件或装配的当前位置对其进行偏移或调整。

偏移会创建临时的视觉效果。可通过重置“偏移”对话框中的值或通过刷新结构，移除偏移。
