在 Creo Illustrate 中更新插图
要在父工序或子工序中更新现有插图，请使用“更新插图”操作。
如果只有一个插图与工序关联，请执行以下步骤：
1. 在工艺计划阅览器中，右键单击父工序、子工序或与子工序链接的参考文档。
2. 在右击操作菜单中，选择 > 。
3. 在“打开文件”对话框中，选择“检出并打开”，然后单击“确定”。
通过工艺计划阅览器创建的插图即会在 Creo Illustrate 中打开。
 |
如果选择工序或参考文档，“更新插图”操作会遵循插图的生成方式：
• 如果插图是从父工序创建的，会打开链接的 Creo Illustration 文件。
• 如果插图是从子工序创建的，会打开子插图文件。
|
4. 在 Creo Illustrate 中，更新文件。
5. 要保存文件，单击 > > 。
6. 单击 > > 。
要点
• 您可以使用“新建插图”操作来创建插图。您可以将与工序相关联的插图复制到其他工序。使用“文档”选项卡的“参考文档”部分中提供的
“复制”操作，可以复制插图。您可以在相同或不同工序下粘贴此插图。
“复制”操作，可以复制插图。您可以在相同或不同工序下粘贴此插图。| | 您只能从原始位置更新插图。即，只能从复制插图的位置更新插图。 |
• 从原始位置更新插图后，系统就会更新插图所在全部位置的变更。
• 如果工序与多个插图关联，请使用“文档”选项卡的“参考文档”表格中提供的
“更新插图”操作来更新插图。要更新插图，请选择插图，然后单击 “更新插图”。
“更新插图”操作来更新插图。要更新插图，请选择插图，然后单击 “更新插图”。| | 使用“参考文档”表格中的“更新插图”操作，一次只能更新一个插图。 |
• 如果尝试更新未发布的参考文档，系统会显示一条错误消息。
用例 - 更新插图

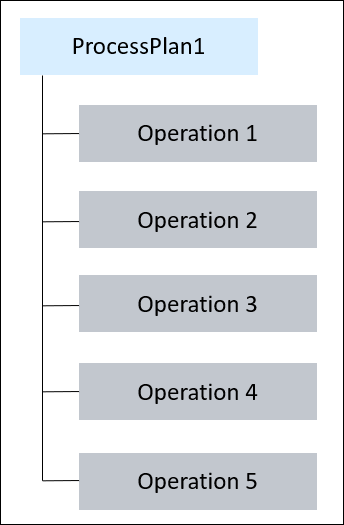

1. 假设工艺计划阅览器中存在以下结构：
插图 Doc_MPM_2 与 Operation 1 关联。插图 Doc_MPM_2 的记录显示在 Operation 1 的“文档”选项卡的“参考文档”部分中。
2. 使用“文档”选项卡的“参考文档”部分中提供的 “复制”操作，可以将插图复制到 Operation 2。
“复制”操作，可以将插图复制到 Operation 2。现在，插图 Doc_MPM_2 显示在 Operation 2 的“文档”选项卡的“参考文档”部分中。
3. 选择 Doc_MPM_2。

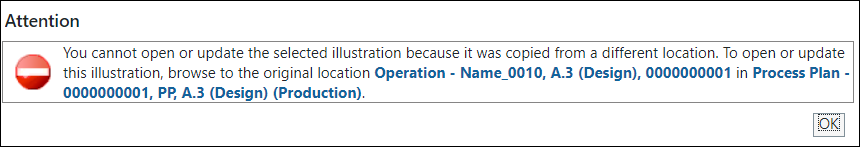

4. 单击鼠标右键并选择“更新插图”。随即显示一条用户消息，表明您不能打开和更新选定插图，因为该插图是从其他位置复制而来的。要打开或更新此插图，请浏览至原始位置。用户消息中也提供了关联工艺计划和工序的超链接。错误消息示例如下：
您可以从 Operation 1 的“文档”选项卡的“参考文档”部分打开或更新插图。
