使用 NC-XML 文件生成制造信息
使用工艺计划阅览器中的
“使用 NC-XML 文件生成信息”操作可以从 NC-XML 文件生成制造信息。您可以选择工艺计划阅览器的“结构”选项卡中的一个或多个工序，然后启动此操作。您也可以选择子工序。可以从 CAD 文档生成制造信息，且该文档的附属内容文件必须包括有效的 NC-XML 文件，或者可以从 Windchill 文档生成制造信息，且该文档的主要内容文件必须包括有效的 NC-XML 文件。因此，作为先决条件，您必须将现有 CAD 文档附加为附属内容文件，或将现有 Windchill 说明方文档附加为主要内容文件。有关详情，请参阅将文档与对象关联。此外，NC-XML 文件中提及的实体必须包含在 Windchill 数据库中。例如，NC-XML 文件中提及的刀具必须包含在 Windchill 数据库中。
“使用 NC-XML 文件生成信息”操作可以从 NC-XML 文件生成制造信息。您可以选择工艺计划阅览器的“结构”选项卡中的一个或多个工序，然后启动此操作。您也可以选择子工序。可以从 CAD 文档生成制造信息，且该文档的附属内容文件必须包括有效的 NC-XML 文件，或者可以从 Windchill 文档生成制造信息，且该文档的主要内容文件必须包括有效的 NC-XML 文件。因此，作为先决条件，您必须将现有 CAD 文档附加为附属内容文件，或将现有 Windchill 说明方文档附加为主要内容文件。有关详情，请参阅将文档与对象关联。此外，NC-XML 文件中提及的实体必须包含在 Windchill 数据库中。例如，NC-XML 文件中提及的刀具必须包含在 Windchill 数据库中。启动 “使用 NC-XML 文件生成信息”操作后，系统会首先搜索附加到工序的 CAD 文档。如果系统未找到有效的 CAD 文档，系统会搜索有效的说明方文档。对于此操作，系统将始终优先考虑附加到工序的 CAD 文档的附属内容文件。也就是说，如果存在有效的 CAD 文档和说明方文档，系统会加载 CAD 文档的有效附属内容。
“使用 NC-XML 文件生成信息”操作后，系统会首先搜索附加到工序的 CAD 文档。如果系统未找到有效的 CAD 文档，系统会搜索有效的说明方文档。对于此操作，系统将始终优先考虑附加到工序的 CAD 文档的附属内容文件。也就是说，如果存在有效的 CAD 文档和说明方文档，系统会加载 CAD 文档的有效附属内容。系统还会添加、更新或移除这些链接的属性的相关信息。
附加到工序的 CAD 文档的记录将显示在工艺计划阅览器“文档”选项卡的“CAD 文档”部分中。CAD 文档附属内容文件的记录将显示在工艺计划阅览器“文档”选项卡的“参考文档”部分中。说明方文档主要内容文件的记录将显示在工艺计划阅览器“文档”选项卡的“说明方文档”部分中。
Manufacturing Operation to Consumable Link 存在于下列实体之间：
• 工序与刀具
• 工序与夹具
• 工序与机床
启动此操作时，系统将在 NC-XML 文件中查找相应的属性和属性值。系统找到所需信息后，将添加、更新或移除这些链接的属性。

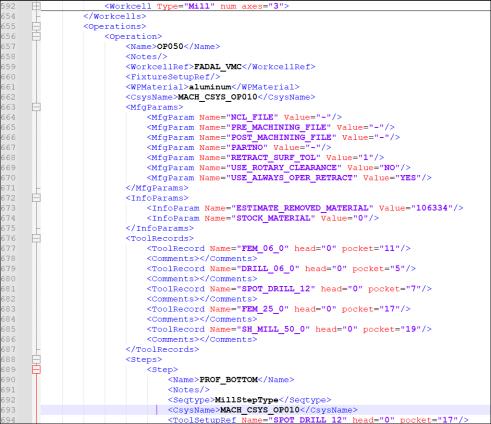

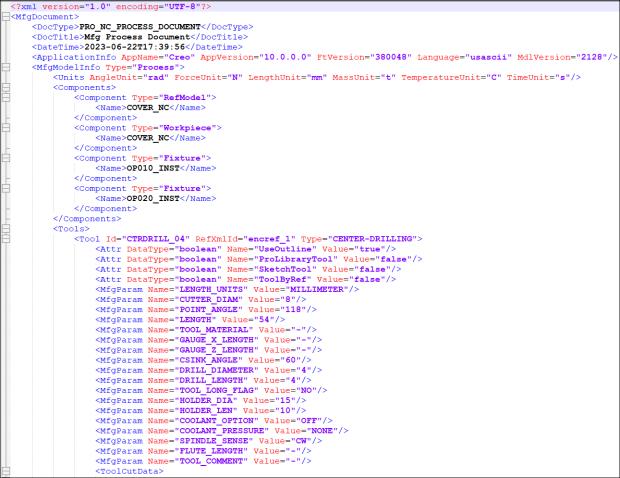

下图显示有效 NC-XML 文件的示例：
要使用 NC-XML 文件生成制造信息，请执行以下步骤：
1. 浏览至工艺计划阅览器的“结构”选项卡。从工艺计划树结构中选择一个或多个工序。您也可以选择子工序。

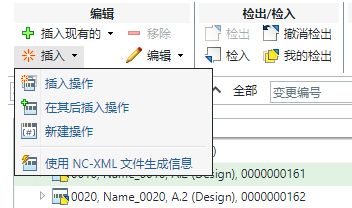

2. 在“编辑”部分中，单击
“插入” > “使用 NC-XML 文件生成信息”。“使用 NC-XML 文件生成信息”对话框随即打开。
“插入” > “使用 NC-XML 文件生成信息”。“使用 NC-XML 文件生成信息”对话框随即打开。
或者，也可以单击鼠标右键并选择 > 打开“使用 NC-XML 文件生成信息”对话框。
它包含“导入选项”和“导入预览”步骤。

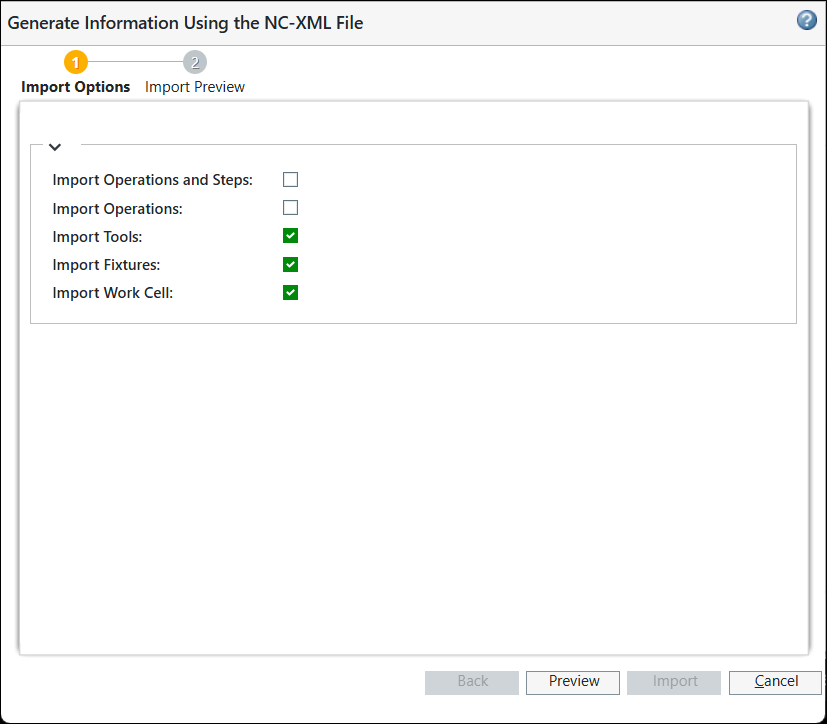

3. 在“导入选项”步骤中，选择导入选项：
◦ “导入工序和步骤”：导入 NC-XML 文件中包含的工序和步骤信息。
◦ “导入工序”：导入 NC-XML 文件中包含的工序信息。
◦ “导入刀具”：导入 NC-XML 文件中包含的工具信息。
◦ “导入夹具”：导入 NC-XML 文件中包含的夹具信息。
◦ “导入机床”：导入 NC-XML 文件中包含的机床信息。
 | • 默认情况下，后三个复选框处于选中状态，如图所示。您可以根据业务需求执行变更。 • 必须至少选中一个复选框。 • NC-XML 文件中提及的实体必须包含在 Windchill 数据库中。 • 刀具和夹具在 Windchill 中被视为两个单独的类别。 • 如果选中“导入工序和步骤”复选框，其他四个复选框将不可用。系统会自动选择工序、步骤和资源 (刀具、夹具、机床)。 • 如果选中“导入工序”复选框，其他四个复选框将不可用。系统会自动选择工序和资源 (刀具、夹具、机床)。 |

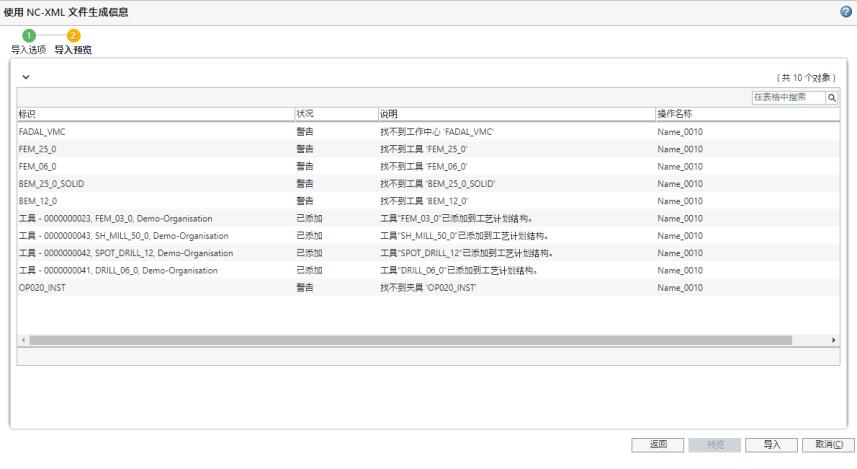

4. 单击“预览”，转至“导入预览”步骤。在此步骤中，系统将显示要导入的实体的信息。下图显示“导入预览”步骤中的信息示例：
Manufacturing Operation to Consumable Link 存在于下列实体之间：
◦ 工序与刀具
◦ 工序与夹具
◦ 工序与机床
系统会导入有关对象和 Manufacturing Operation to Consumable Link 的制造信息。
系统在“导入预览”步骤中显示以下各列：
◦ “标识”- 提供有关对象标识的信息。
◦ “状况”- 提供有关对象状况的信息。
◦ “说明”- 提供有关对象的详情。
◦ “工序名称”- 提供有关工序名称的信息。刀具、夹具或机床将分配给“工序名称”列中显示的工序。启动“使用 NC-XML 文件生成信息”进行多个工序时，此列中的信息非常有用。
系统在“导入预览”步骤的“状况”列中显示以下状况：
状况 | 说明 |
“已添加” | 为工序分配了新的刀具、夹具或机床。 |
“已更新” | 分配给工序的现有刀具、夹具或机床已更新。 |
“警告” | 找不到分配的刀具、夹具或机床。 |
“已移除” | 已移除分配给工序的现有刀具、夹具或机床。 |
5. 单击“导入”，导入制造信息。将显示一条确认消息，表明操作已完成。系统按照 NC-XML 文件中所指定的内容，添加、更新或移除实体。
| | Manufacturing Operation to Consumable Link 存在于下列实体之间： • 工序与刀具 • 工序与夹具 • 工序与机床 系统还会添加、更新或移除这些链接的属性的相关信息。 您还可以查看工具属性和链接信息。使用表格视图可以添加有效列。有关详情，请参阅自定义表格视图和创建和编辑新表格视图。 |
或者，单击“返回”以返回到“导入选项”步骤。
| | 单击“取消”可中止工序。在本用例中，未向工序分配任何刀具。 |
要点
• 假设启动 “使用 NC-XML 文件生成信息”操作。并在实施之后对同一附属内容文件或主要内容文件进行了变更。在这种情况下，如果附加 NC-XML 文件中的信息发生了变更，可再次使用“使用 NC-XML 文件生成信息”操作更新 Windchill 中的制造信息。上述过程保持不变。系统将按照 NC-XML 文件中所指定的内容，相应地执行变更。
“使用 NC-XML 文件生成信息”操作。并在实施之后对同一附属内容文件或主要内容文件进行了变更。在这种情况下，如果附加 NC-XML 文件中的信息发生了变更，可再次使用“使用 NC-XML 文件生成信息”操作更新 Windchill 中的制造信息。上述过程保持不变。系统将按照 NC-XML 文件中所指定的内容，相应地执行变更。对于更新，“使用 NC-XML 文件生成信息”操作的实施完成后，该工序将保持检出状态。
“使用 NC-XML 文件生成信息”操作的实施完成后，该工序将保持检出状态。• 在存在多个有效 NC-XML 文件的情况下，系统将显示以下用户消息：只能从单个 CAD 文档生成制造信息，且该文档的附属内容文件必须包括有效的 NC-XML 文件。
• 如果选定的工序已由其他用户检出，无法启动 “使用 NC-XML 文件生成信息”操作。
“使用 NC-XML 文件生成信息”操作。• 在“使用 NC-XML 文件生成信息”操作的实施完成后，NC-XML 文件中的工序将添加到工艺计划树结构中的工艺计划下。此外，NC-XML 文件的工序下的步骤将作为子工序添加到工序下。工序使用的资源会在工艺计划树结构中的工序下显示。步骤使用的资源在工艺计划树结构中的子工序下显示。
利用 com.ptc.windchill.mpml.nc.ImportNCPrefix 特性，可以为工序和子工序的名称设置前缀。默认前缀是 NC_。例如，添加到工艺计划的工序将显示为 NC_OP0010、NC_OP0020 等。com.ptc.windchill.mpml.nc.ImportNCPrefix 特性位于 codebase/com/ptc/windchill/mpml/mpmlink.properties 下。默认值为 NC_。
可根据业务需求配置该特性。例如，<Property name="com.ptc.windchill.mpml.nc.ImportNCPrefix" default="JR7_"/>。
可以选择不在该特性中指定值。在这种情况下，不会在工序和子工序的名称前添加任何前缀。
首选项
以下首选项与 “使用 NC-XML 文件生成信息”操作相关：
“使用 NC-XML 文件生成信息”操作相关：• 使用“搜索条件 - 将工具分配到 NC 生成的工序”首选项可以指定如下用途的搜索条件：在 Windchill 数据库中搜索现有工具和工作中心信息，并将这些信息分配到 NC 生成的工序。预设搜索基于“编号”属性。
• 启动“使用 NC-XML 文件生成信息”操作时，系统将在 Windchill 数据库中搜索工具和工作中心信息。然后根据在“适用的对象映射”首选项中选定的选项将工具或工作中心分配给工序。使用“适用的对象映射”首选项可定义在执行 “使用 NC-XML 文件生成信息”操作期间使用的条件类型。此首选项是否奏效取决于“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的值。系统根据“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的值来搜索实体。“搜索条件 - 将工具分配到 NC 生成的工序”首选项的可能值为“名称”和“编号”。“适用的对象映射”首选项的可能值如下所示：
“使用 NC-XML 文件生成信息”操作期间使用的条件类型。此首选项是否奏效取决于“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的值。系统根据“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的值来搜索实体。“搜索条件 - 将工具分配到 NC 生成的工序”首选项的可能值为“名称”和“编号”。“适用的对象映射”首选项的可能值如下所示：◦ Tooling - 系统将根据在“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的值来搜索工具或部件对象。如果找到工具或部件对象，会将相同的对象分配给工序。
◦ CAD Document - 系统首先根据“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的值搜索 CAD 文档。如果找到 CAD 文档，会将关联资源分配给工序。
◦ CAD Document/Tooling - 系统首先根据“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的值搜索 CAD 文档。如果找到 CAD 文档，会将关联资源分配给工序。如果未找到 CAD 文档，系统会在 Windchill 数据库中搜索工具或部件对象，并将相同的对象分配给工序。
• 使用“搜索条件 - 将工具分配到 NC 生成的工序”首选项可以指定如下用途的搜索条件：在 Windchill 数据库中搜索现有工具和工作中心信息，并将这些信息分配到 NC 生成的工序。预设搜索基于“编号”属性。
• “映射 NC-XML 文件中的属性以进行资源分配”首选项用于定义：NC-XML 文件中的搜索属性的映射条件，用以将资源分配给工序。可能的值包括 Id (默认值) 和 InstanceName。系统使用这些值来标识 NC-XML 文件中的工具信息。此首选项是否奏效取决于“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的值。设置为 Id 时，系统将在 NC-XML 文件中搜索 Id 值。找到 Id 值后，系统将基于“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的属性，将工具信息分配给工序。设置为 InstanceName 时，系统将在 NC-XML 文件中搜索 InstanceName 值。找到 InstanceName 值后，系统将基于“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的属性，将工具信息分配给工序。
• 使用“数控工序适用类型”首选项可定义在启动 “使用 NC-XML 文件生成信息”操作后创建的数控工序类型。默认值为“工序”。根据业务需求指定有效的工序类型。
“使用 NC-XML 文件生成信息”操作后创建的数控工序类型。默认值为“工序”。根据业务需求指定有效的工序类型。用例
“搜索条件 - 将工具分配到 NC 生成的工序”首选项的可能值包括“编号”和“名称”。“映射 NC-XML 文件中的属性以进行资源分配”首选项的可能值为 Id 和 InstanceName。假设以下场景：
“搜索条件 - 将工具分配到 NC 生成的工序”首选项中设置的值 | “映射 NC-XML 文件中的属性以进行资源分配”首选项中设置的值 | 说明 |
|---|---|---|
“编号” | Id | 系统在 NC-XML 文件中搜索 Id 值。此外，系统还会搜索编号。系统会根据搜索结果，将刀具分配给工序。 |
“编号” | InstanceName | 系统在 NC-XML 文件中搜索刀具的 InstanceName。此外，系统还会搜索编号。系统会根据搜索结果，将刀具分配给工序。 |
特性
可以添加或更新下述特性，以自定义“使用 NC-XML 文件生成信息”操作的实施。这些特性存在于 <Windchill>/codebase/com/ptc/windchill/mpml 下的 mpmlink.properties.xconf 文件中。将此特性传播或更新到 mpmlink.properties.xconf 文件后，重新启动 Windchill 服务器才能使所做变更生效。下列特性中提及的局部或全局属性必须已存在于 Windchill 系统中。可以使用“类型和属性管理”实用程序创建属性。与以下特性相关的所有信息均显示在工艺计划阅览器的“工艺资源”选项卡中。所有列均显示在“工艺资源”中，这是因为以下特性不是预设提供的。必须使用表格视图进行添加。有关详情，请参阅自定义表格视图和创建和编辑新表格视图。
特性名称 | 说明 |
|---|---|

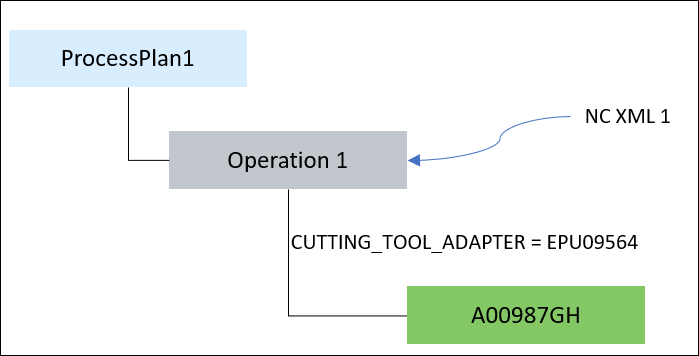

com.ptc.windchill.mpml.nc.ImportSpecificResourceAttribute | 此特性用于根据 NC-XML 文件中的属性值将刀具分配给选定工序。 按以下格式配置此特性： <Property name="com.ptc.windchill.mpml.nc.ImportSpecificResourceAttribute" default=""/> 例如，<Property name="com.ptc.windchill.mpml.nc.ImportSpecificResourceAttribute" default="CUTTING_TOOL_ADAPTER"/>。 使用 CUTTING_TOOL_ADAPTER 的值，在 Windchill 中创建刀具。可以使用 NC-XML 文件中 CUTTING_TOOL_ADAPTER 的属性值将刀具分配给选定工序。 |

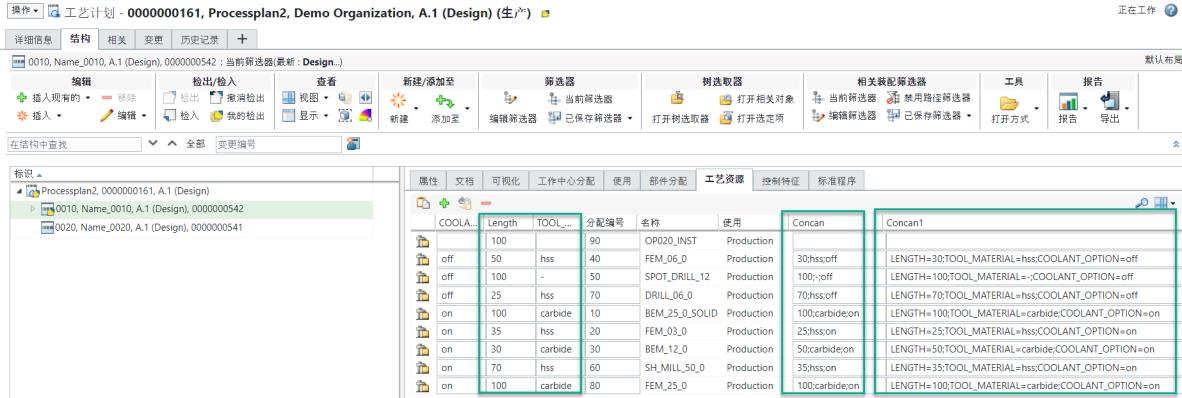

com.ptc.windchill.mpml.nc.ImportAttributesFromXML | 某些链接属性显示在 Manufacturing Operation to Consumable Link 中。此特性用于保存这些链接属性。 按以下格式配置此特性： <Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXML" default=""/> 例如，<Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXML" default="LENGTH,SPINDLE_SPEED,TOLERANCE,COOLANT_OPTION,TOOL_LONG_FLAG"/>。 LENGTH、SPINDLE_SPEED、TOLERANCE 和 TOOL_LONG_FLAG 列显示在工艺计划阅览器的“工艺资源”选项卡中。LENGTH 和 TOOL_MATERIAL 列在图像中突出显示。这些列显示已分配刀具的属性值。 对于此特性，请注意以下事项： • 可从 NC-XML 文件更新刀具链接信息。 • 系统允许更新工序与工具之间的链接的属性值。 • 使用此特性，可以将 NC-XML 文件中的属性映射到 Windchill。 • 在使用此特性之前，诸如 LENGTH 和 TOOL_MATERIAL 等属性必须包含在 Windchill 数据库中。 |
com.ptc.windchill.mpml.nc.ImportAttributesFromXMLForCombinedValues | 此特性用于显示已分配的刀具的合并属性值。 按以下格式配置此特性： • 对于一对一映射： <Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXMLForCombinedValues" default="TOOL_MATERIAL_Mfg=TOOL_MATERIAL"/> 当 NC-XML 文件中的属性与 Windchill 数据库中的属性不同时，可以使用一对一映射。例如，属性 TOOL_MATERIAL_Mfg 包含在 Windchill 数据库中，而属性 TOOL_MATERIAL 包含在 NC-XML 文件中。可通过配置此特性来映射此类属性。 • 对于一对多映射： <Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXMLForCombinedValues" default="Concan=TOOL_MATERIAL,LENGTH,TOOL_LONG_FLAG;Concan1=UseOutline,SPINDLE_SPEED,TOLERANCE,COOLANT_OPTION,TOOL_LONG_FLAG"/> Concan 列显示在工艺计划阅览器的“工艺资源”选项卡中。该列在图像中突出显示。这些列显示已分配刀具的属性值。 对于此特性，请注意以下事项： • 可以使用此特性来映射 NC-XML 文件与 Windchill 系统中的标记和属性。 • 还可以使用此特性合并多个属性。 • 在此特性中，可以指定多个属性值，并以逗号分隔这些属性值。列中显示的值以分号分隔。 |
com.ptc.windchill.mpml.nc.ShowAttributeValuesAndName | 此特性用于显示已分配的刀具的合并属性名称和值。 按以下格式配置此特性：<Property name="com.ptc.windchill.mpml.nc.ShowAttributeValuesAndName" default=""/>。 例如， <Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXMLForCombinedValuesAndNames" default="Concan_A=TOOL_MATERIAL,LENGTH,UseOutline,SPINDLE_SPEED,TOLERANCE,COOLANT_OPTION,TOOL_LONG_FLAG"/> Concan_A 列显示在工艺计划阅览器的“工艺资源”选项卡中。该列在图像中突出显示。 • 对于此特性，请注意以下事项： ◦ 还可以使用此特性合并多个属性。 ◦ 在此特性中，可以指定多个属性值，并以逗号分隔这些属性值。列中显示的值以分号分隔。 这些列以下列格式显示信息：Attribute Name = Attribute Value。 例如，Attribute1 = Attribute1 Value; Attribute2 = Attribute2 Value。 • Attribute1=Attribute1 Value;Attribute2 = Attribute2 Value • Attribute1=Attribute1 Value;Attribute2 = Attribute2 Value |
