超差特定替换部件

超差特定替换部件

Windchill 支持通过“超差特定替换部件”表格和“添加超差特定替换部件”操作，追溯产品结构 (BOM) 中的临时部件替换。

此表格的可用性以及操作由 wt.change2.enableVarianceSubstitutes 特性控制。

如果此特性设置为 true，“超差特定替换部件”表格将显示在“受影响的对象”表格下方，并针对“受影响的对象”表格启用右击操作“添加超差特定替换部件”。

如果此特性设置为 false，不会显示表格和操作。

功能完全实现后，此特性将在未来发行版中弃用。

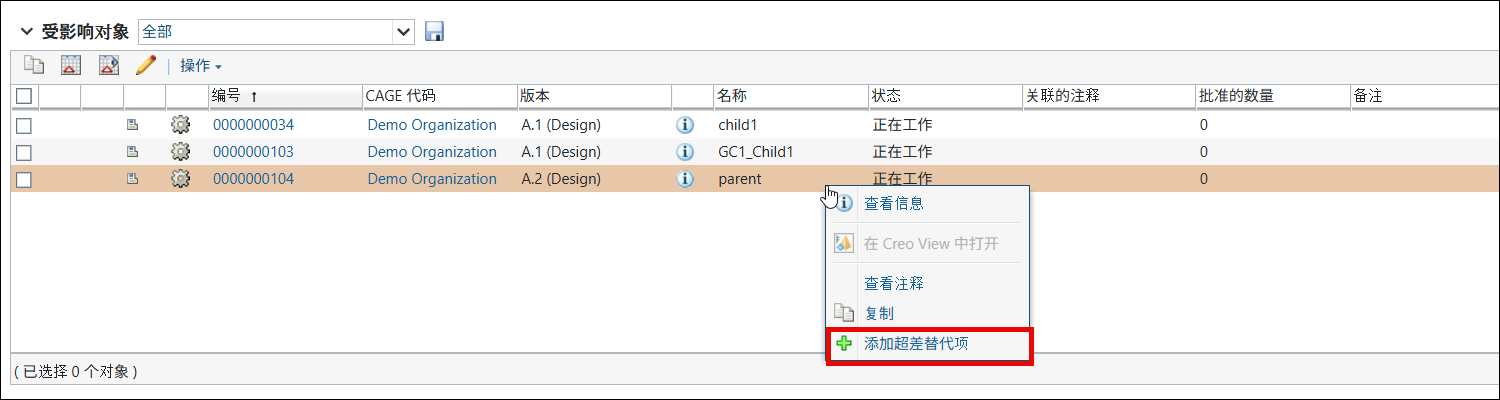

针对“受影响的对象”表格的“添加超差特定替换部件”操作

此操作是针对“受影响的对象”表格提供的右击操作。

要添加超差特定替换部件，请右键单击“受影响的对象”表格中的受影响对象，然后单击

“添加超差特定替换部件”。将打开“添加超差特定替换部件”页面以显示“特定替换部件链接属性”。

只有在受影响的对象有一个或多个子项部件时，才会启用此操作。如果部件不是父项部件，禁用此操作。

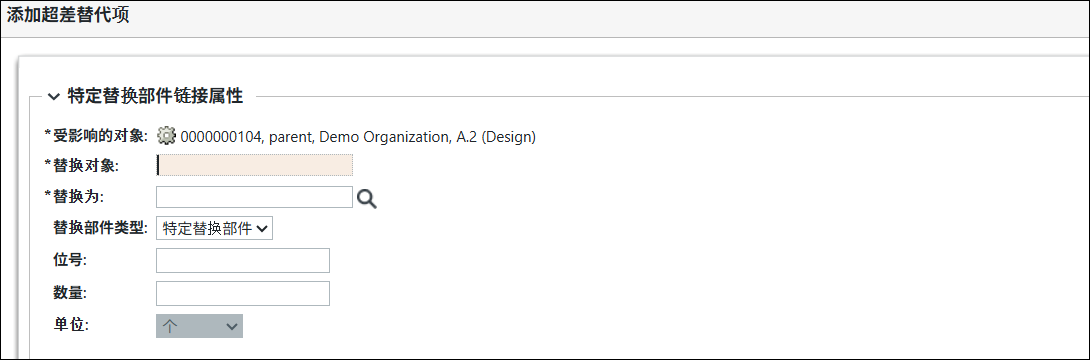

“添加超差特定替换部件”和“特定替换部件链接属性”

如果右键单击超差“受影响的对象”表格中的任何受影响对象，然后选择

“添加超差特定替换部件”操作，将打开“添加超差特定替换部件”页面。

此页面中显示以下特定替换部件链接属性：

属性	说明
受影响的对象	显示受影响的对象及其详情，其中子项部件将替换为特定替换部件。
被替换的部件	仅显示与受影响对象的第一级结构中选定父项部件直接关联的子项部件。例如，如果受影响的对象有三个第一级子部件，仅显示这三个部件。
替换部件	指定特定替换部件。您可以直接输入部件编号，也可以使用“搜索” 图标在“替换部件”窗口中进行查找。 “查找部件”搜索功能将返回位于受影响对象结构内第一级的部件。如果结构中的子项部件存在多个使用关系，“快速建议”功能会在搜索结果中显示该部件的所有具体值。您可以使用“行号”和“检索号”属性值来选择正确的替换部件。
替换部件类型	指定替换部件类型。默认情况下，预定义的替换部件类型处于选定状态。如果定义了其他替换部件类型，可以通过菜单列表更改此值。要添加或定义默认的特定替换部件类型，请使用“自定义模型化枚举”实用程序。有关详情，请参阅“自定义模型化枚举”实用程序。
位号	用于标识部件在装配内的特定具体值的字母数字代码。
数量	装配中所用特定替换部件的数量。
单位	数量的测量单位，从列表中选择单位 (例如“个”)。

指定“特定替换部件链接属性”的详情并单击“应用”后，信息被添加到“超差特定替换部件”表格中。

不能为同一受影响对象添加重复条目。

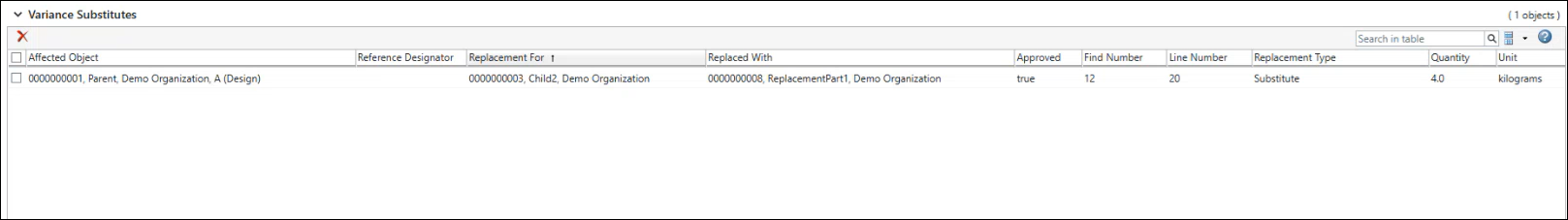

“超差特定替换部件”表格

此表格显示在“受影响的对象”表格的下方。此表格中显示针对特定受影响对象的“添加超差特定替换部件”页面所应用“特定替换部件链接属性”的详情。

此表格是只读的。您不能编辑现有条目。不过，您可以使用

图标来删除条目，然后根据规范要求，为受影响的对象添加超差特定替换部件。

如果部件在部件结构阅览器 (PSB) 中存在已批准的特定替换部件，“已批准”列显示 true，表明该部件已被批准作为特定替换部件的替换部件。

管理超差特定替换部件链接

在以下场景中，超差特定替换部件链接会受到影响：

• 删除超差时，会永久移除关联的超差特定替换部件链接及其对被替换部件的可追溯性。

• 修订超差时，也会将特定替换部件链接沿用到下一个修订版本。

• 从超差中删除受影响的对象时，也会删除关联的超差特定替换部件链接。

• 移动超差时，会保留所有关联的受影响对象链接和超差特定替换部件记录。

• 迭代受影响的对象时，也会沿用关联的超差特定替换部件链接。

• 修订父项对象 (受影响的对象) 时，不会沿用超差特定替换部件链接。
