配置 CATIA V5 以读取 PMI
在配置 Windchill Workgroup Manager 以读取 PMI 之前，请确保您具有 CATIA V5 的 FTX 许可证。如果没有 FTX 许可证，CATIA 仅允许您添加文本注释。
您可以通过以下各项，配置 Windchill 以读取 PMI：
• wgmclient.ini 文件
• Windchill 服务器端设置
• Theorem CADverter (或 CATIA CAD 工作器)
• Creo View
配置 wgmclient.ini 文件
在 wgmclient.ini 文件中，将 expose.model.annotations 首选项设置为 None (默认值) 会停止显示 PMI，设置为 All 会在 Windchill 中呈现所有 PMI，或设置为 Designated 会将选定的 PMI 呈现在 Windchill 中。
 |
从 Windchill Workgroup Manager 13.1.1.0 版本开始，在 CATIA V5 中创建的参考尺寸注释不会作为模型项和控制特征呈现在 Windchill 中。检入或检出模型时，之前在关联部件与控制特征 (包括参考尺寸) 之间创建的链接将保持不变。要断开此链接并避免在 Windchill 中使用参考尺寸，请将参考尺寸类型更改为其他类型，然后保存并上传模型。有关详情，请参阅保存到工作区 (CATIA V5)。
|
要在 expose.model.annotations 设置为 Designated 时将选定的 PMI 类型呈现在 Windchill 中，请执行以下步骤：
1. 在 CATIA V5 中，右键单击注释集，然后单击 Properties。
2. 在 Properties 窗口中，单击 Manufacturing，然后选中 To manufacture 复选框。
将 CATIA V5 实例名称映射到 Windchill
从 Windchill 13.1.1.0 和 Windchill Workgroup Manager 13.1.1.0 开始，可通过设置“设置 CAD 组件名称”首选项来控制是否将 CATIA V5 中的实例名称映射到 Windchill“使用”选项卡中的组件名称。
要在 Windchill“首选项管理”实用程序中设置此首选项，单击 > 。
• 当“设置 CAD 组件名称”首选项设置为“是”(默认值) 时，CATIA V5 CAD 装配中的实例名称会映射到 Windchill CAD 结构中的组件名称。
此值会在构建部件结构时自动传播至 WTPart 结构中的位号。
• 如果设置为“否”，实例名称不会映射到 Windchill CAD 结构中的组件名称。这样可防止组件名称自动传播至 WTPart 结构中的位号，从而让您更灵活地控制位号的管理和分配方式。
Windchill 服务器端设置
在 Windchill 服务器端，将 publish.copyrepresentationsforward.restrict 特性设置为 False。
Creo View
配置您的 Creo View 以显示浮动注释，以便模型中的注释与屏幕平行显示。有关详情，请参阅“设置注释选项”。
Theorem CADverter
Theorem CADverter 用于将原生 CATIA V5 数据转换为 CreoView 格式，并允许 Windchill 将 3D 模型中的 PMI 数据用于下游工艺。
|
|
其中提供了多个设置组合，可供您配置 Theorem CADverter 以读取 PMI。本部分仅涵盖了默认设置。
|
要配置 Theorem CADverter，请执行以下步骤：
1. 在 Recipe Editor 中打开 CATIA V5 安装文件 CATIA5_pv。
显示配置对话框。
2. 在 Basic 选项卡中，通过 Advanced Options 部分选择 Required Entities、Output Options 和文件格式。
3. 单击 Advanced 选项卡，然后单击 V5 Options1 子选项卡。
4. 从 Conversion Mode 下拉列表中，选择 Standard。

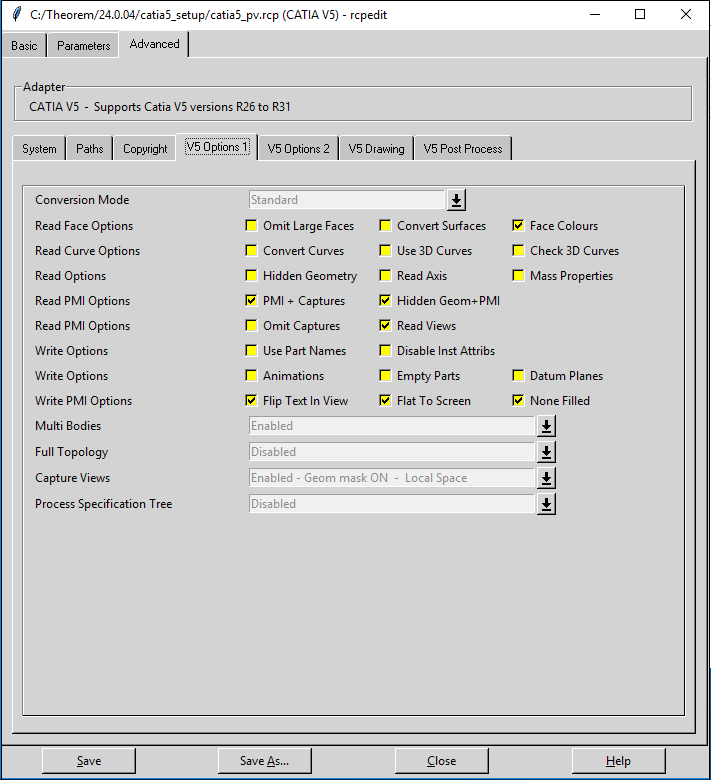

5. 在 Read PMI Options 和 Write PMI Options 行中，选择如图所示的选项。
6. 单击 V5 Options2 子选项卡。

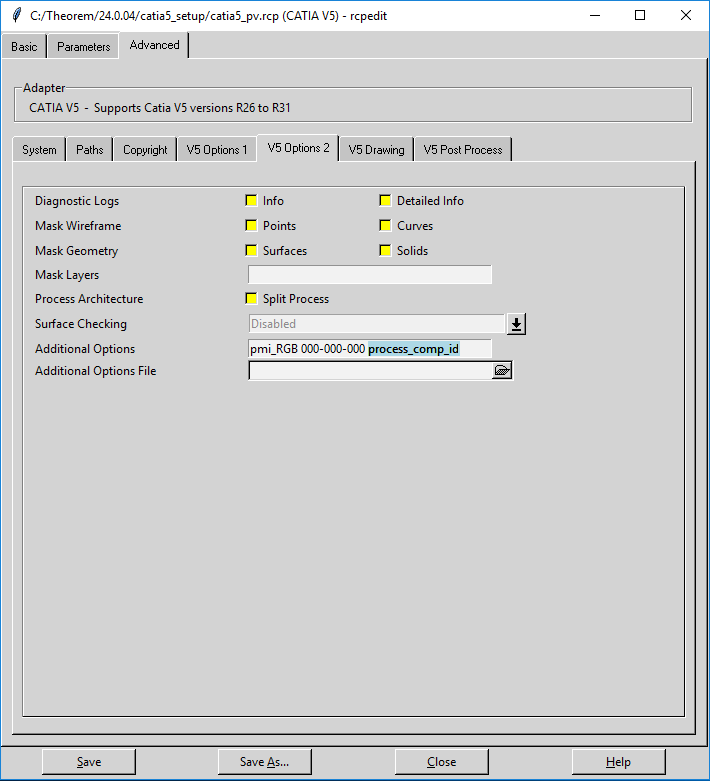

7. 在 Additional Options 字段中，定义组件 ID 特性 process_comp_id。组件 ID 特性可用于避免标识装配实例时的不匹配情况。
8. 单击 Save。
从 CATIA V5 到 Windchill 的实例名称映射
默认情况下，Windchill Workgroup Manager 将实例名称从 CATIA V5 映射到 Windchill 作为“组件名称”或“位号”。
要停止将实例名称从 CATIA V5 映射到 Windchill，请在 wgmclient.ini 文件中设置以下首选项：set.component.name = No。
如果设置此首选项，会在 Windchill 中将“组件名称”和“位号”列留空，以便您输入自定义值。
