创建客户端可视项
如果选择“自定义检入”，则 PTC Mathcad 在连接到 Windchill Workgroup Manager时，会自动生成静态客户端可视项。如需与计算机上未安装 PTC Mathcad 的用户共享文件中的 PTC Mathcad 数据，此功能非常有用。生成的可视项显示在 Creo View 中，可以进行打印、查看以及复制到剪贴板。本部分介绍如何通过 PTC Mathcad 生成可视项，以及如何在 Windchill 中通过 Creo View 查看可视项的步骤。

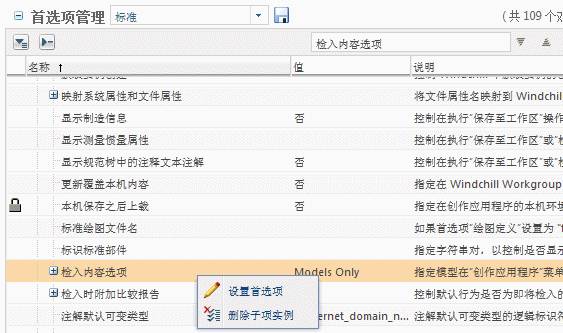

1. 在 PTC Mathcad 创建可视项之前，您必须先在 Windchill 中的“首选项管理”实用程序中设置一个首选项，用以确定可视项的生成方式 (使用默认设置生成可视项，或者希望在每次启动“检入”时通过设置选项的方式生成可视项)。要启用“生成可视项”，请在 Windchill 中访问 > > ，并找到“检入内容选项”首选项，然后右键单击以选取“设置首选项”
。业务管理员可以从“业务管理实用程序”页面访问“首选项管理”。
。业务管理员可以从“业务管理实用程序”页面访问“首选项管理”。 | 只需设置一次“检入内容选项”首选项，即可启用可视项创建功能。 |

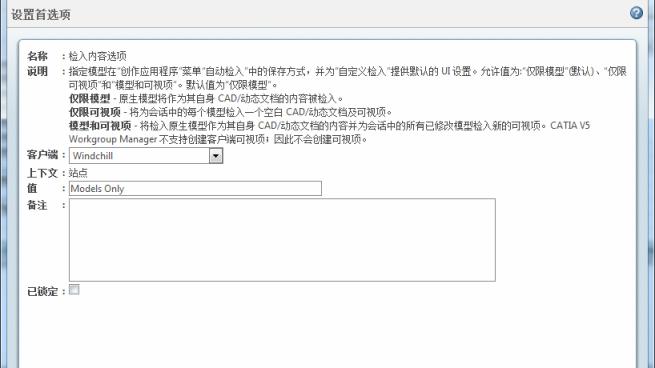

2. 将会显示“检入内容选项”的“设置首选项”对话框。有三个可用选项：
◦ “仅限模型”- 将本机 PTC Mathcad 模型作为其本身文档的内容检入。该值为默认值。
◦ “仅限可视项”- 将为会话中的每个模型检入一个空的动态文档以及可视项。
◦ “模型和可视项”- 将本机 PTC Mathcad 模型作为其本身动态文档”的内容检入，并为会话中所有已修改的模型检入新的可视项。

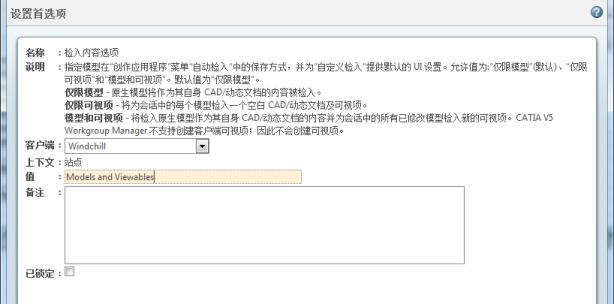

3. 在“值:”字段中，键入 Models and Viewables 并单击“确定”。首选项现已设置完毕，选择“自定义检入”时，即可通过 PTC Mathcad 创建可视项。

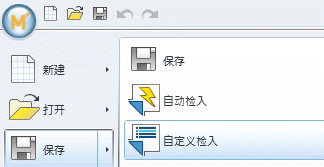

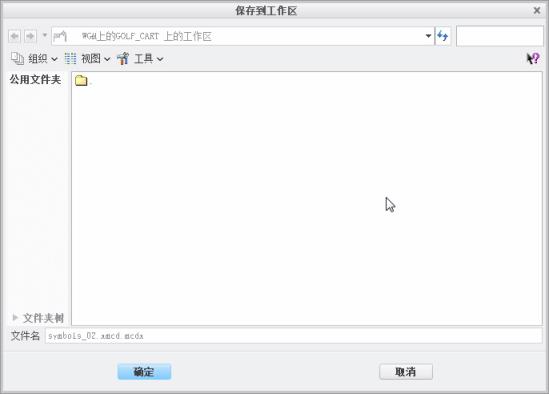

4. 现在，每次使用“自定义检入”时都会创建一个可视项。打开一个 PTC Mathcad 文件 (在本例中为示例文档 symbols_02.xmcd)，然后选择“自定义检入”。“保存到工作区”窗口随即打开，而“模型名称”字段中的文件名将呈灰显状态。按“确定”。

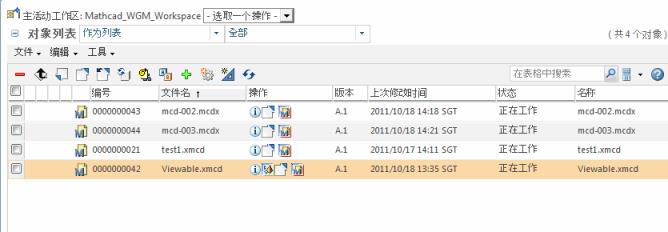

5. Windchill 将会检入 PTC Mathcad 文件并创建可视项，您可从文件的“信息”页面访问此可视项。返回到 Windchill Workgroup Manager 中启用的主工作区，并单击示例文件 symbols_02.xmcd 的“信息”图标
来访问该文件的“信息”页面。
来访问该文件的“信息”页面。
6. 单击 Creo View 图标

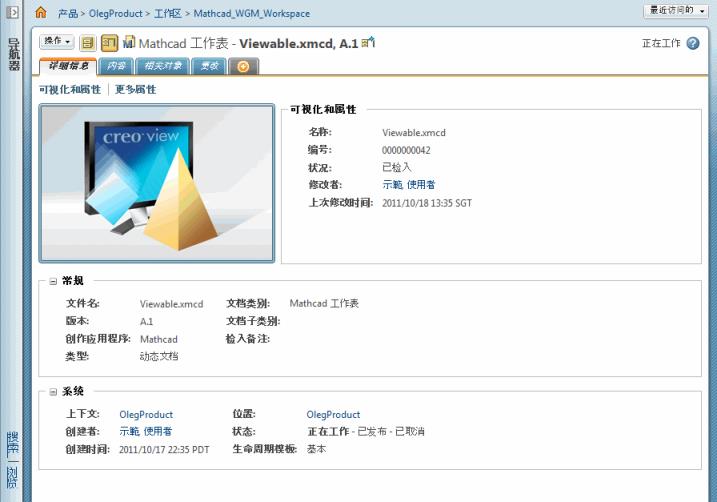

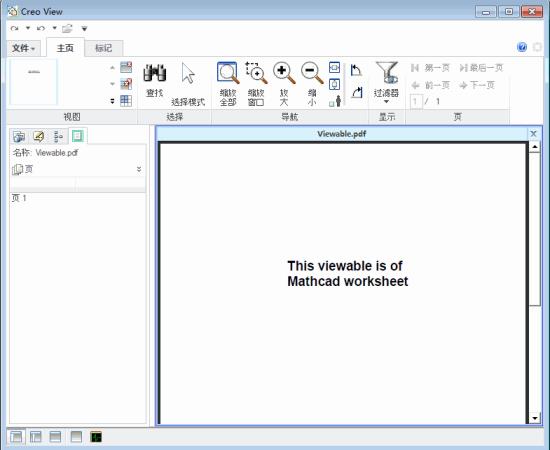

启动 Creo View 并显示“自定义检入”过程中创建的可视项。下图显示为 symbols_02.xmcd 创建的可视项。
启动 Creo View 并显示“自定义检入”过程中创建的可视项。下图显示为 symbols_02.xmcd 创建的可视项。| | 必须在系统上安装 Creo View 才能查看可视项。PTC 为用户提供 Creo View Lite 的副本，以便用户访问可视项。在上一步骤中，如果系统上未安装 Creo View Lite，则系统会提示您安装该软件，安装之后才能查看可视项。如有必要，请完成此操作之后再继续。 |
| | 如果在任何支持的 OS 的服务器上配置了 Windows 中的缩略图工作器 (pvsthumbworker)，则支持生成缩略图。如果服务器在 Windows 计算机上，那么该服务器应安装具有 Creo View 插件的 Adobe 软件。 |
7. “信息”页面上“图像”框下方的三个图标可用于将图像复制到剪贴板、打印图像以及显示文件表示的列表。以下界面显示了 symbols_02.xmcd 的表示。“缩略图”列的图像指示可视项与文件关联。
| | 有关“信息”页面的详情，请参阅 Windchill Workgroup Manager 联机帮助。 |
 | 当使用 PTC Mathcad 和 Windchill Workgroup Manager 且以 Adobe 打印机作为打印机设置发布客户端可视项时，在生成的 PDF 中可能会显示垃圾字符。为避免这种情况发生，请取消选中打印机设置中的 "Rely on system Fonts only; do not use document fonts" 选项，并转至 > > 。 |
