Создание пиктограмм с помощью VCS
Visualization Content Service (VCS) может создавать 2D- и 3D-пиктограммы, отображаемые в Навигаторе пиктограмм или на странице Подробно.
В VCS создание пиктограмм включается с помощью двух свойств Windchill:
• wvs.vcs.supportedworkers = THUMBNAIL
• enable.thumbnail = true
Если создание пиктограмм включено с помощью VCS, пиктограммы генерируются в следующих сценариях.
• Опубликованные задания CAD-конвертера или не CAD-конвертера
• Представления, созданные сервером.
• Создание пиктограмм на основе планировщика.
Администратору Windchill не требуется конфигурировать выделенный конвертер пиктограмм или задавать какое-либо свойство для создания пиктограмм. После конфигурирования Windchill для создания пиктограмм с помощью VCS такие свойства, как thumbnail.usecadagent, игнорируются. Не требуется устанавливать в Windchill адаптер Creo View для Windchill, чтобы создавать пиктограммы на сервере. Однако может существовать сценарий, в котором он все еще может потребоваться для Утилиты сжатия объектов визуализации.
Процесс создания пиктограмм выполняется следующим образом:
1. Windchill инициирует задание публикации.
2. Windchill проверяет, создана ли пиктограмма в задании публикации.
3. Windchill обновляет основное родительское представление и выгружает содержимое.

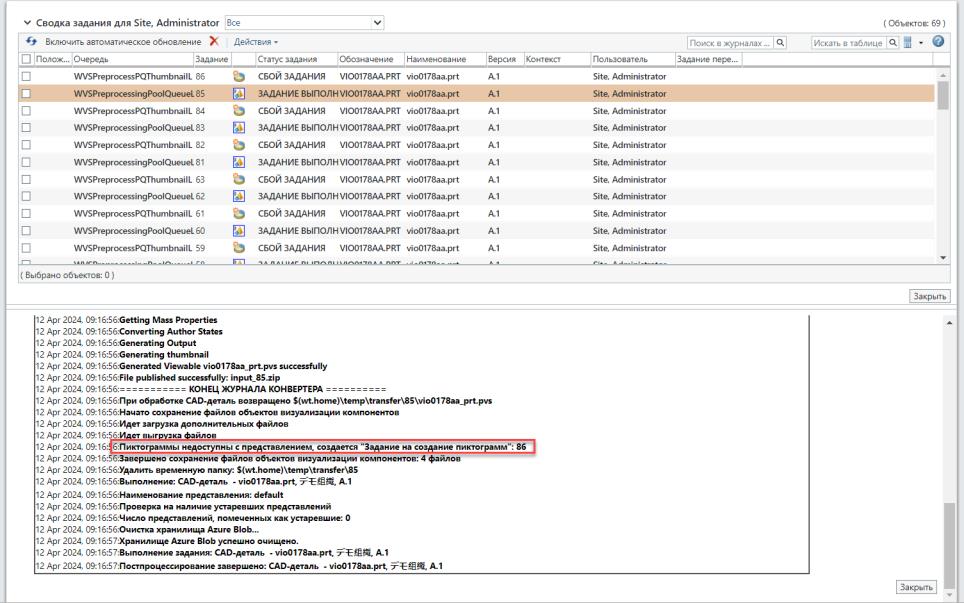

4. Если пиктограмма не создана, Windchill создает новое задание пиктограммы. На мониторе заданий WVS журнал отображается как Thumbnails unavailable with representation, creating Thumbnail Job. Вместе с этим сообщением WVS также записывает идентификатор нового задания пиктограммы, который можно использовать для поиска соответствующего задания пиктограммы в мониторе заданий.

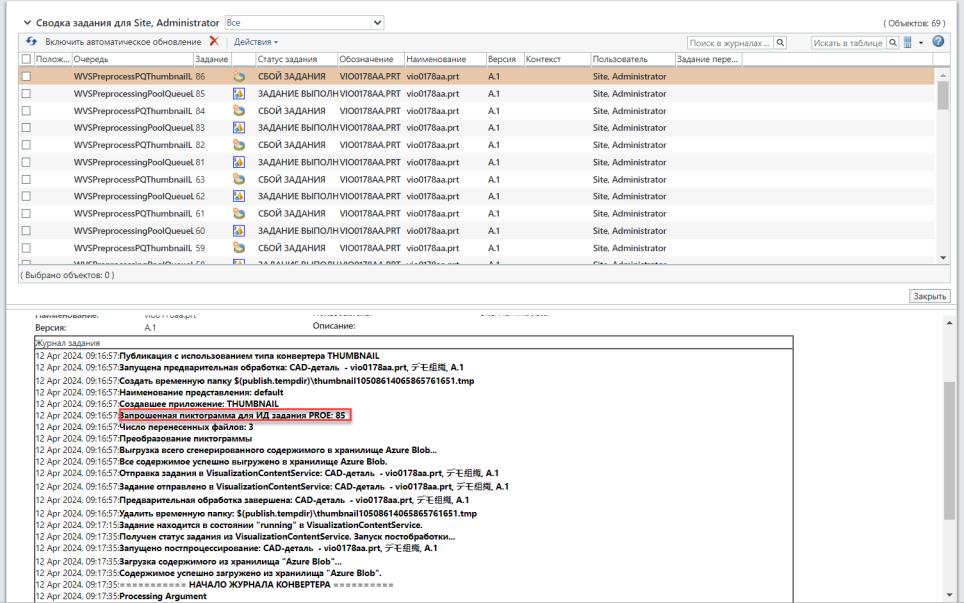

5. Пиктограмма добавляется в очереди пиктограмм VCS с тем же приоритетом, что и у родительского задания.
 | • При создании пиктограмм Windchill загружает содержимое представления. Число загружаемых файлов управляется свойством thumbnail.filelimit с предельным значением по умолчанию 800. Дополнительные сведения см. в разделе Свойства Windchill Visualization Service. • Для документов с запрещением создания пиктограмм через управление публикацией и пиктограммами задание пиктограмм не инициируется. Дополнительные сведения см. в разделе Сведения об управлении публикациями и пиктограммами. • Windchill пропускает запрос на создание пиктограмм к VCS для представлений без объектов визуализации (пустое представление). В журнале задания отображается сообщение Thumbnail Generation Skipped - The representation contains no content for generating thumbnails. |
