Таблицы "Замена" на вкладках информационной страницы детали
По умолчанию таблицы для действий Взаимозамены и Заменяющие находятся на вкладке Связанные объекты, доступной на информационной страницы детали.

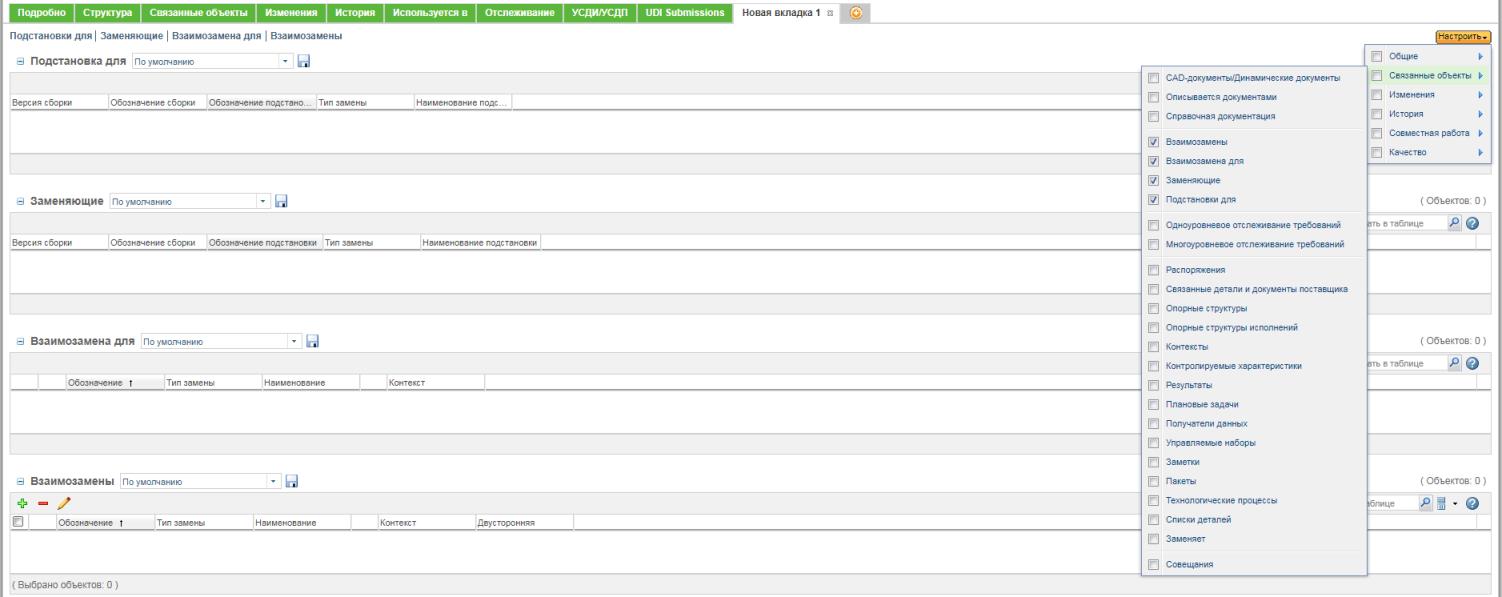

Можно настроить новую вкладку на информационной странице детали, чтобы добавить любую из таблиц Взаимозамены, Взаимозамена для, Заменяющие или Подстановка для.
С помощью действий в таблице Взаимозамены можно добавлять, править и удалять замещающие детали. В следующей таблице описан порядок использования каждого из этих действий.
 | В таблице Заменяющие эти действия недоступны, так как подстановки должны определяться из структуры детали для указания родительской сборки и составной детали, для которой создается подстановка. Дополнительные сведения см. в разделе Определение замен в структуре детали. |
Действие | Процедура | ||
|---|---|---|---|
 Добавить замещающую | 1. Щелкните "Добавить замещающую" .2. Введите параметры поиска в окне Найти взаимозамену для детали и щелкните Поиск. 3. Выберите одну или несколько деталей в таблице Поиск и нажмите кнопку ОК. Добавленные замещающие детали отображаются в таблице Взаимозамены. | ||
 Удалить выбранные | 1. Выберите одну или несколько деталей. 2. Щелкните "Удалить выбранные" . Выбранные детали будут удалены из таблицы.
| ||
 Править атрибуты ссылки замещения | Значение атрибута Двусторонняя можно изменить с помощью действия Править атрибуты ссылки замещения. 1. Выберите одну или несколько деталей. 2. Щелкните "Править атрибуты ссылки замещения" .3. В окне Править взаимозамену выберите Да или Нет в столбце Двусторонняя, чтобы создать двустороннюю или одностороннюю взаимозамену. Если в компании определено более одного типа замещающих деталей, можно также изменить тип взаимозамены. 4. Нажмите кнопку OK. Детали, выбранные в таблице Взаимозамены, будут изменены. |
