Работа со стандартными операциями сбора
Существует два основных подтипа операций:
• Стандартная операция - дополнительные сведения см. в разделах Работа со стандартными операциями и Управление стандартными операциями.
• Стандартная операция с набором
Ниже перечислены два подтипа стандартной операции с набором.
•
Стандартная операция выкупа - стандартные операции выкупа представляют собой формальное одобрение техническим специалистом или руководителем. Выкупы включают в себя получение официального утверждения от одного или нескольких квалифицированных специалистов для проверки выполнения конкретных заданий. Выкупы гарантируют, что все необходимые проверки и утверждения были выполнены перед продолжением работы. Используйте стандартную операцию выкупа для принудительного формального утверждения в критических контрольных точках процесса.
Стандартная операция выкупа - стандартные операции выкупа представляют собой формальное одобрение техническим специалистом или руководителем. Выкупы включают в себя получение официального утверждения от одного или нескольких квалифицированных специалистов для проверки выполнения конкретных заданий. Выкупы гарантируют, что все необходимые проверки и утверждения были выполнены перед продолжением работы. Используйте стандартную операцию выкупа для принудительного формального утверждения в критических контрольных точках процесса.•
"Стандартная операция сбора данных" - сбор данных имеет решающее значение для поддержания высоких стандартов качества и соответствия требованиям во время производства. Она включает в себя запись конкретных измерений и информации на различных этапах производственного процесса. Эти измерения часто согласуются с характеристиками производимой продукции. Используйте стандартные операции сбора данных для записи и проверки измерений конкретных процессов во время производства. С помощью этой операции данные можно проверять прямо в цехе. Эта операция позволяет классифицировать различные элементы набора данных.
"Стандартная операция сбора данных" - сбор данных имеет решающее значение для поддержания высоких стандартов качества и соответствия требованиям во время производства. Она включает в себя запись конкретных измерений и информации на различных этапах производственного процесса. Эти измерения часто согласуются с характеристиками производимой продукции. Используйте стандартные операции сбора данных для записи и проверки измерений конкретных процессов во время производства. С помощью этой операции данные можно проверять прямо в цехе. Эта операция позволяет классифицировать различные элементы набора данных.Основной целью стандартных операций сбора данных является запись конкретных параметров, таких как толщина, температура, напряжение и т. д. Стандартная операция сбора данных поддерживает не более двух стандартных контролируемых характеристик (SCC): одну обычную SCC и одну контекстную SCC. Нельзя назначить более одной SCC того же типа.
Чтобы повысить качество, отслеживаемость и операционную эффективность, можно использовать стандартные операции выкупа и сбора данных. Они поддерживают контроль качества и соответствие нормативным требованиям в цеху.
 | Стандартная операция сбора служит в основном в качестве местозаполнителя. Ключевые функции реализуются с помощью стандартной операции выкупа ( ) и стандартной операции сбора данных (). |
Ключевые моменты
• Стандартные операции сбора данных могут быть добавлены только в стандартную или обычную операцию.
• Стандартные операции выкупа могут быть добавлены только в стандартную или обычную операцию.
• Стандартная операция сбора данных поддерживает не более двух стандартных контролируемых характеристик (SCC): одну обычную SCC и одну контекстную SCC. Нельзя назначить более одной SCC того же типа.
• Дочерние узлы не поддерживаются для стандартных операций выкупа и сбора данных. Это означает, что система не позволяет создать любой дочерний носитель операции в стандартной операции сбора данных или в стандартной операции выкупа. Сюда входят другие операции и типовые техпроцессы.
• Можно также создавать повторно используемые каталоги стандартных операций сбора данных и стандартных операций выкупа в группе производственных стандартов. Это помогает упростить создание технологических процессов. Каталог выкупа включает в себя предопределенные типы выкупа. Например, BO1, BO2, BO3, BO4 и т. д. Каталог сбора данных включает такие параметры, как температура, напряжение, уровень вибрации и серийный номер.
• Контекстное назначение стандартных контролируемых характеристик - стандартные контролируемые характеристики должны назначаться в контексте основной операции (например, построения рамы), а не во вспомогательных, таких как сбор данных. Это гарантирует сохранение права собственности и релевантности. Например, SCC, связанная с толщиной сварного шва, назначается операции построения каркаса, а не операции сбора данных.
• Связывание квалификаций и операций выкупа - операции выкупа могут быть связаны с определенными квалификациями для принудительного контроля качества. Например, операция выкупа для качества сварки связана с квалификацией "Инспектор сварных швов". Перед началом работы требуется одобрение инспектора. Операции выкупа также могут использоваться независимо, когда сбор данных не требуется. Например, для установки задних и передних колес используется только операция выкупа, требующая утверждения специалистом по сборке.
• Выборочный сбор данных - изготовители могут выборочно применять операции сбора данных в зависимости от характера задачи. Например, при установке сиденья сбор данных о высоте, в отличие от установки руля, не требуется из-за его фиксированных размеров.
Вставка стандартных операций сбора данных
Можно вставить несколько стандартных операций сбора данных с помощью определенных действий, доступных в браузере технологического процесса. Эти действия включают действия Вставить, Вставить существующую, Вставить операции и Вставить операции после. Можно вставить одну стандартную операцию сбора данных, используя только действие Новая операция в браузере технологического процесса.
| | • При инициировании любого из этих действий необходимо выбрать вариант Стандартная операция сбора данных в поле Тип соответствующего диалогового окна. • При вставке нескольких стандартных операций сбора данных система назначает значения по умолчанию обязательным атрибутам, а необязательные поля получают предопределенные начальные значения. При вставке одной стандартной операции сбора данных необходимо вручную предоставить значения для обязательных полей. Обязательными атрибутами являются поля, перед которыми отображается символ звездочки. |

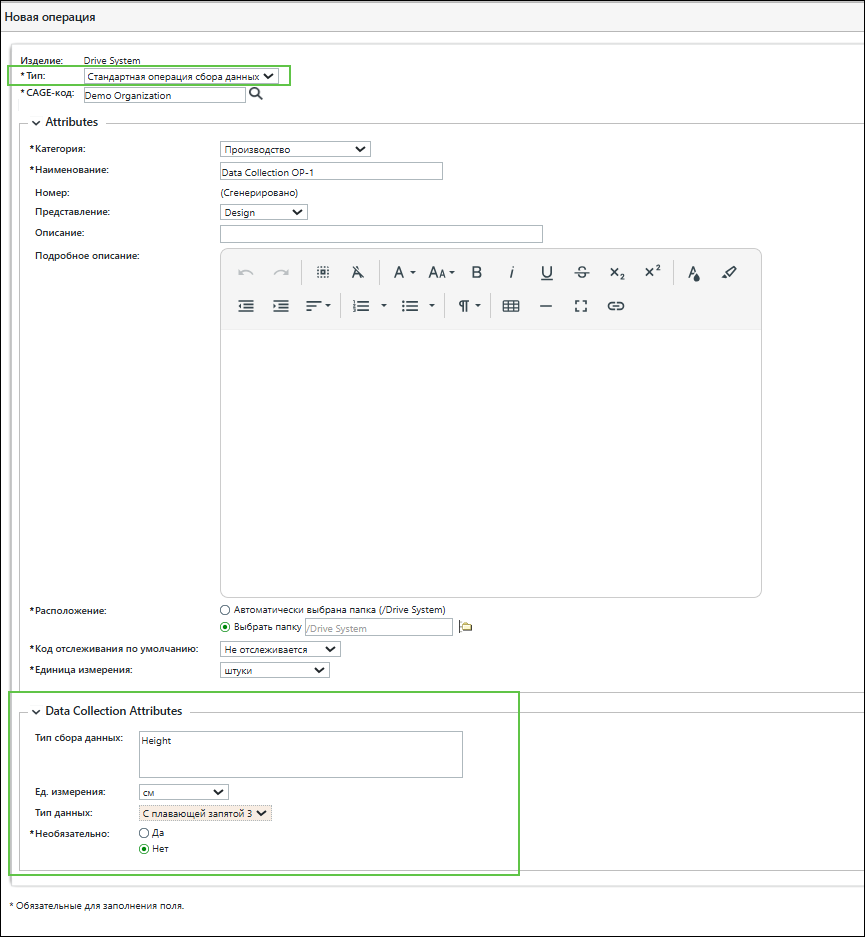

Вставка одной стандартной операции сбора данных
1. Выберите допустимый носитель операции и инициируйте действие Новая операция в браузере технологического процесса. В данном случае носитель операции может быть только штатным или стандартным.
2. В поле Тип диалогового окна Новая операция необходимо выбрать вариант Стандартная операция сбора данных.
3. Для стандартной операции сбора данных отображаются разделы Атрибуты и Атрибуты сбора данных.
| | Сведения о большинстве атрибутов, отображаемых в диалоговом окне Новая операция, описаны в разделе Создание стандартной операции. |
4. В разделе Атрибуты сбора данных присутствуют следующие атрибуты:
◦ В разделе Атрибуты сбора данных можно использовать поле Тип сбора данных для категоризации различных элементов сбора данных.
◦ Атрибут Ед. измерения определяет единицы, в которых будет выражена собранная информация. Например, дюймы, градусы Цельсия, Ом и т. д.
◦ Атрибут Тип данных используется, чтобы определить тип данных для собираемой информации. Стандартные (OOTB) поддерживаемые типы данных: Boolean, String, Integer и Float1 - Float6. Цифра, следующая за Float, указывает число десятичных разрядов, ожидаемое дочерней системой при вводе данных пользователем.
◦ Атрибут Необязательно определяет, является ли стандартная операция сбора данных обязательной или необязательной.
Поведение на основе необязательного атрибута
Значение | Поведение оператора |
|---|---|
Да | Можно перейти к следующей операции без ввода данных. |
Нет | Продолжение действия заблокировано до ввода данных. |
5. Нажмите кнопку OK, чтобы закрыть диалоговое окно Новая операция.
По завершении процесса в носителе операции отобразится Стандартная операция сбора данных.
Стандартная операция сбора данных.Вставка нескольких стандартных операций сбора данных
Можно использовать несколько действий для одновременной вставки нескольких стандартных операций сбора данных.
1. Выберите допустимый носитель операции и инициируйте действие Новая операция в браузере технологического процесса. В данном случае носитель операции может быть только штатным или стандартным.
2. В диалоговом окне введите число операций для вставки.
3. В поле Тип диалогового окна выберите вариант Стандартная операция сбора данных.
4. Нажмите кнопку ОК. Диалоговое окно закроется, а в носителе операций отобразится несколько стандартных операций сбора данных.
стандартных операций сбора данных.Вставка стандартных операций выкупа
С помощью конкретных действий, доступных в браузере технологического процесса, можно вставить несколько стандартных операций выкупа. Эти действия включают действия Вставить, Вставить существующую, Вставить операции и Вставить операции после. Одну стандартную операцию выкупа можно вставить только с помощью действия Новая операция в браузере технологического процесса.
| | • При инициировании любого из этих действий необходимо выбрать вариант Стандартная операция выкупа в поле Тип соответствующего диалогового окна. • При вставке нескольких стандартных операций выкупа система назначает значения по умолчанию обязательным атрибутам, а необязательные поля получают предопределенные начальные значения. При вставке одной стандартной операции выкупа необходимо вручную предоставить значения для обязательных полей. Обязательными атрибутами являются поля, перед которыми отображается символ звездочки. |

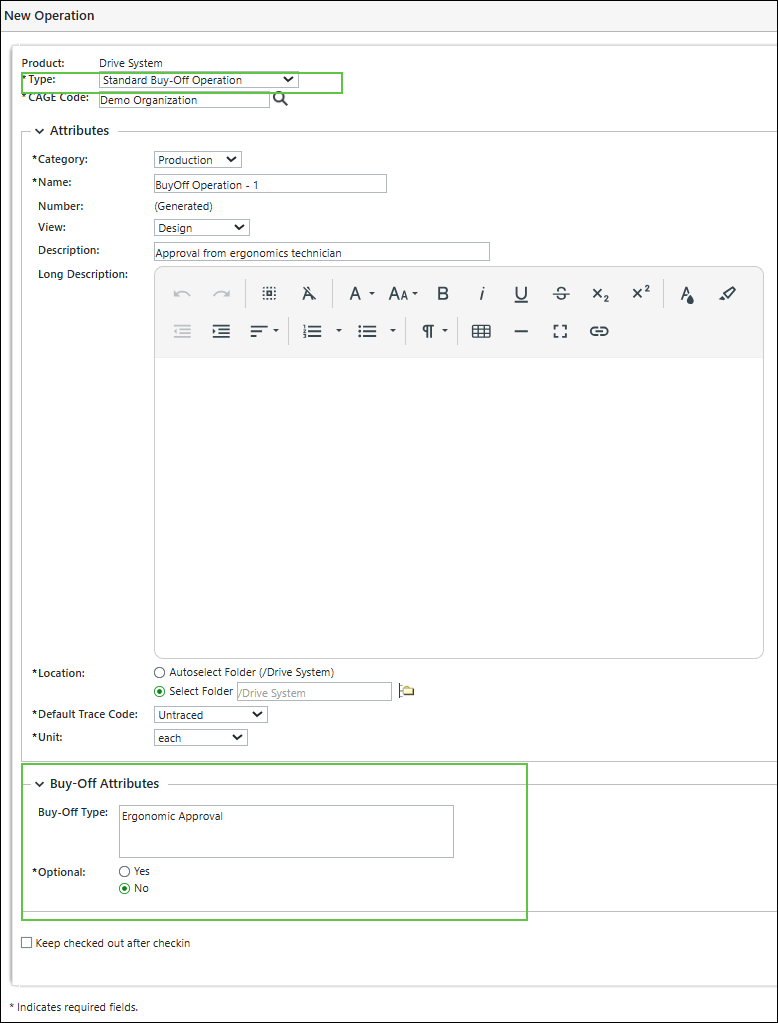

Вставка одной стандартной операции выкупа
1. Выберите допустимый носитель операции и инициируйте действие Новая операция в браузере технологического процесса. В данном случае носитель операции может быть только штатным или стандартным.
2. В поле Тип диалогового окна Новая операция необходимо выбрать Стандартная операция выкупа.
3. Для стандартной операции выкупа отображаются разделы Атрибуты и Атрибуты выкупа.
| | Сведения о большинстве атрибутов, отображаемых в диалоговом окне Новая операция, описаны в разделе Создание стандартной операции. |
4. В разделе Атрибуты выкупа отображается следующая информация об атрибутах.
◦ В разделе Атрибуты выкупа можно использовать поле Тип выкупа, чтобы классифицировать тип выкупа, применяемый к операции.
◦ Необязательно определяет, является ли стандартная операция выкупа обязательной или необязательной. Если задано значение Yes, можно продолжить выполнение следующей операции без согласования. Напротив, если для этого параметра задано значение No, продолжение работы невозможно до получения утверждения.
5. Нажмите кнопку OK, чтобы закрыть диалоговое окно Новая операция.
По завершении процесса под держателем операции отобразится Стандартная операция выкупа.
Стандартная операция выкупа.Вставка нескольких стандартных операций выкупа
Можно использовать несколько действий для вставки сразу нескольких стандартных операций выкупа.
1. Выберите допустимый носитель операции и инициируйте действие Новая операция в браузере технологического процесса. В данном случае носитель операции может быть только штатным или стандартным.
2. В диалоговом окне введите число операций для вставки.
3. В поле Тип диалогового окна выберите Стандартная операция выкупа.
4. Нажмите кнопку ОК. Диалоговое окно закроется, и в носителе операций отобразятся несколько стандартных операций выкупа.
стандартных операций выкупа.Выполнение в дочерних структурах в контексте MPMLink
MPMLink служит инструментом конфигурации для определения технологических процессов, указания последовательностей операций и настройки таких атрибутов, как требования к выкупу и сбору данных. В этих конфигурациях производственные задания непосредственно не выполняются. Вместо этого они направляются в дочерние системы, которые отвечают за фактическое выполнение в цеху.
При создании технологического процесса в MPM Link определяется структурированный список операций, требуемых для сборки изделия. Каждая операция может включать рабочие инструкции, указывающие оператору выполнение определенных заданий, таких как сборка деталей или проверка измерений. Эти инструкции являются частью конфигурации и не инициируют никакие действия в реальном времени в MPMLink.
Выполнение происходит в дочерних системах, таких как MES или связанный производственный модуль. Эти системы используют технологический процесс, настроенный в MPMLink, и реализуют операционную логику во время реального производства. Например, MES загружает технологический процесс и представляет каждый шаг оператору. Оператор следует инструкциям и вводит необходимые данные. Если настроен выкуп, система обеспечивает получение утверждения перед продолжением. Если требуется сбор данных, система предлагает оператору ввести измерения и сверяет их с предопределенными параметрами.
Поведение дочерней системы зависит от конфигурирования атрибутов в MPMLink. Если задать для атрибута Необязательно значение No, дочерняя система блокирует выполнение до завершения требуемого утверждения или ввода данных. Если задать значение Yes, оператор может продолжить работу без выполнения этих условий. Такая конфигурация позволяет управлять применением без встраивания логики выполнения непосредственно в MPMLink.
MPMLink не хранит и не проверяет данные выполнения. Это приложение только определяет, что должно быть собрано или утверждено. Дочерняя система интерпретирует эту конфигурацию и применяет необходимые правила во время выполнения. Такое разделение обеспечивает ясное разделение обязанностей по конфигурированию и выполнению.
Это понимание можно использовать для точного документирования операций. Обратите внимание, что MPMLink определяет структуру и правила, а MES или другие системы выполняют фактические задачи. Это различие помогает избежать путаницы и гарантирует, что документация отражает истинное поведение системы.
