• Добавить существующую или новую стандартную контролируемую характеристику

• Скопировать, вставить или удалить стандартную контролируемую характеристику

• Дублировать и вставить стандартную контролируемую характеристику

• Обновить элемент модели

• Назначить контролируемую характеристику из изделия или процесса

• Обновить элемент модели

• Настроить табличное представление контролируемой характеристики

• Чтобы поддерживать и публиковать стандартные контролируемые характеристики в Windchill MPMLink, администратору необходимо использовать определенные конфигурации в Creo Parametric и Windchill. Сведения об этих конфигурациях доступны в следующей статье на сайте PTC.com: https://www.ptc.com/appserver/cs/view/solution.jsp? n=CS275132

• Можно копировать стандартные контролируемые характеристики из операции в ту же самую или другую операцию и дублировать их. Можно использовать действие Копировать стандартную контролируемую характеристику для копирования и действие Дублировать и вставить контролируемую характеристику для дублирования контролируемых характеристик. При копировании стандартных контролируемых характеристик из операции в ту же самую или другую операцию и их дублировании атрибуты Связь производственной операции со стандартной контролируемой характеристикой копируются системой. Дополнительные сведения см. в разделе Вкладка "Контролируемые характеристики".

• Предположим, что для операции, присутствующей в технологическом процессе, существует связанная с ней стандартная контролируемая характеристика. При создании подоперации для операции информация о стандартной контролируемой характеристике также копируется в подоперацию. Например, данные представления стандартной контролируемой характеристики, присутствующие в операции, также видимы в стандартной контролируемой характеристике, присутствующей в подоперации.

• Предположим, что для операции, присутствующей в технологическом процессе, существует связанный с ней CAD-документ. В операцию добавляется новая дочерняя операция. Можно выбрать новую дочернюю операцию и создать стандартную контролируемую характеристику для дочерней операции. В этом случае CAD-документ не связывается с дочерней операцией.

• Предположим, что для операции, присутствующей в технологическом процессе, нет связанного с ней CAD-документа. В операцию добавляется новая дочерняя операция. Можно выбрать новую дочернюю операцию и создать стандартную контролируемую характеристику для дочерней операции. В этом случае CAD-документ, открытый в области визуализации 3D-средства выбора, связывается с дочерней операцией.

• Предположим, что технологический процесс содержит две операции. С первой операцией связан CAD-документ. Во второй операции нет связанного с ней CAD-документа. При создании стандартной контролируемой характеристики для второй операции система связывает со второй операцией CAD-документ, связанный с первой операцией.

• После создания стандартной контролируемой характеристики система скрывает поглощенную аннотацию модели в области визуализации окна выбора дерева.

• Предположим, что для операции, присутствующей в технологическом процессе, существует связанный с ней CAD-документ. В операцию добавляется новая дочерняя операция. Можно использовать действие "Назначить контролируемую характеристику из процесса" на вкладке Контролируемые характеристики браузера технологического процесса, чтобы создать стандартные контролируемые характеристики для дочерней операции. В этом случае система отображает значения графического представления и стандартные атрибуты контролируемой характеристики на вкладке Контролируемые характеристики браузера технологического процесса.

• При использовании действия Дублировать и вставить контролируемую характеристику система создает стандартную контролируемую характеристику, используя скопированную стандартную контролируемую характеристику. Для вновь созданной стандартной контролируемой характеристики будет задано новое Обозначение.

• При использовании действия Вставить система создает стандартную контролируемую характеристику, используя скопированную стандартную контролируемую характеристику. Обозначение вновь созданной стандартной контролируемой характеристики совпадает с обозначением скопированной стандартной контролируемой характеристики.

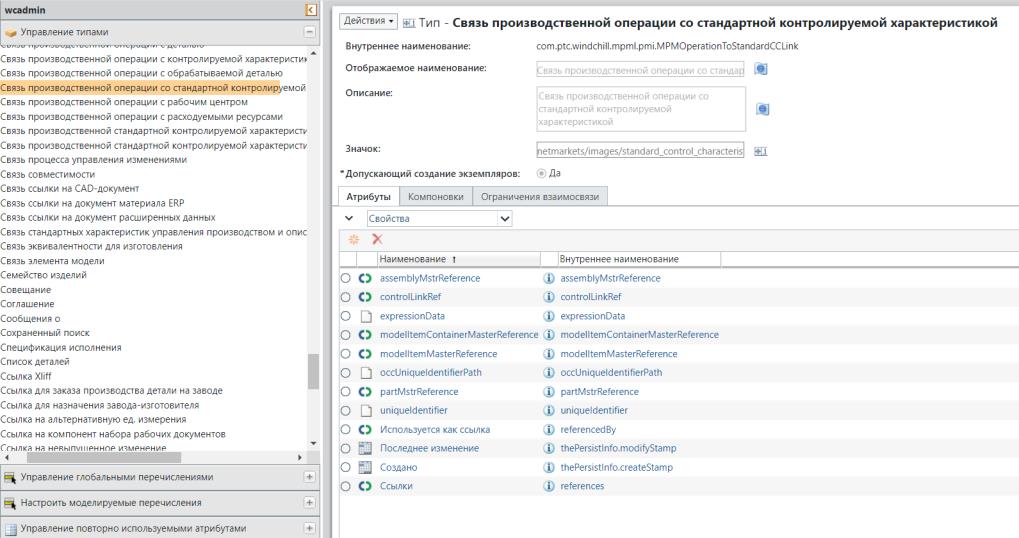

• При копировании стандартных контролируемых характеристик из операции в ту же самую или другую операцию атрибуты Связь производственной операции со стандартной контролируемой характеристикой (связь использования) также копируются системой.

• При копировании стандартных контролируемых характеристик из операции в ту же самую или другую операцию следующие атрибуты связи использования также копируются системой:

• При открытии информационной страницы типа связи следующих двух атрибутов использования система отображает вкладку Ограничения взаимосвязи:

• Можно копировать стандартные контролируемые характеристики из операции в ту же самую или другую операцию и дублировать их. Можно использовать действие Копировать стандартную контролируемую характеристику для копирования и действие Дублировать и вставить контролируемую характеристику для дублирования контролируемых характеристик. При копировании стандартных контролируемых характеристик из операции в ту же самую или другую операцию и их дублировании атрибуты Связь производственной операции со стандартной контролируемой характеристикой копируются системой. Дополнительные сведения см. в разделе Вкладка "Контролируемые характеристики".

• В преобразователе ведомости материалов при копировании стандартных контролируемых характеристик из детали или данных предприятия в другую деталь или данные предприятия атрибуты Ассоциативная связь со стандартной контролируемой характеристикой также копируются системой.
