Просмотр информации об операции и технологическом процессе для объектов
Используйте таблицу Информация об операции для просмотра информации об операциях и технологических процессах, с которыми связан объект. Эта таблица помогает понять влияние изменения на связанные операции и технологические процессы. Рассмотрим следующий пример.
Планируется сделать изменения в Document1. Требуется понять влияние изменений на связанные с ними сущности. Можно открыть таблицу Информация об операции и узнать, что операция связана с восемью операциями и восемью технологическими процессами. Эта информация помогает принять самое подходящее решение.
Чтобы просмотреть таблицу Информация об операции, выполните следующие шаги.
1. В структуре дерева технологического процесса добавьте операцию в технологический процесс.
2. Свяжите объекты с операцией. Например, описывающие документы, справочные документы и т. д.
3. Перейдите на информационную страницу объекта. Обзор функциональности страницы свойств см. в разделах Сведения о страницах свойств и Настройка вкладок страницы свойств.

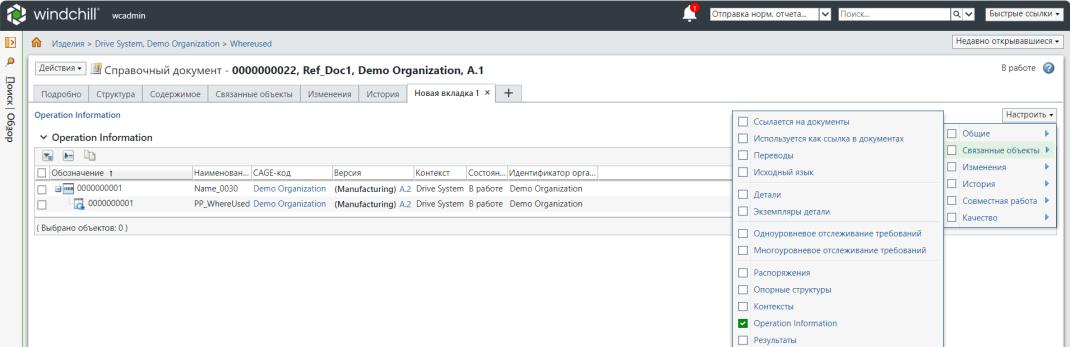

4. Можно просмотреть информацию об объекте, добавив новую вкладку, а затем выбрав > > , чтобы отобразить таблицу Информация об операции.
Используйте таблицу Информация об операции, чтобы просмотреть все операции и технологические процессы, в которых используется объект. В этой таблице можно развернуть готовые к запуску, чтобы перейти к следующей операции или технологическому процессу, если это применимо.
Ключевые моменты
• Таблица Информация об операции недоступна по умолчанию. Необходимо настроить вкладку и добавить ее.
• Можно щелкнуть гиперссылку, доступную в столбце Версия, чтобы открыть информационную страницу связанных технологических процессов и операции.
• Для стандартной операции система перечисляет все технологические процессы, в которых уже используется стандартная операция.
• Таблица Информация об операции доступна на информационной странице следующих объектов:
◦ Описывается документами
◦ Ссылочные документы
◦ CAD-документы
◦ Детали - производственное сырье и объекты совместного производства
◦ Ресурсы (назначаемые как ресурсы)
◦ Стандартные контролируемые характеристики
Варианты использования
Примите во внимание следующие два варианта использования.
Вариант использования 1. Объект, связанный с одним технологическим процессом
В структуре дерева технологического процесса браузера технологического процесса присутствует следующая структура.
• Операция 0020 добавлена в технологический процесс 0000000023.
• CAD-документ 0000000043 связан с операцией 0020 технологического процесса 0000000023.
1. Выберите документ 0000000043 в таблице Описывается документами на вкладке Документация.
2. Перейдите на информационную страницу документа, выбрав Показать информацию в контекстном меню действий в строке таблицы.
3. Щелкните > > , чтобы отобразить таблицу Информация об операции.
В этом случае документ присутствует только в одном технологическом процессе. Следовательно, отображается только одна запись технологического процесса. Можно щелкнуть гиперссылку, доступную в столбце Версия, чтобы открыть информационную страницу связанных технологических процессов и операции.
Вариант использования 2. Объект, связанный с несколькими технологическими процессами

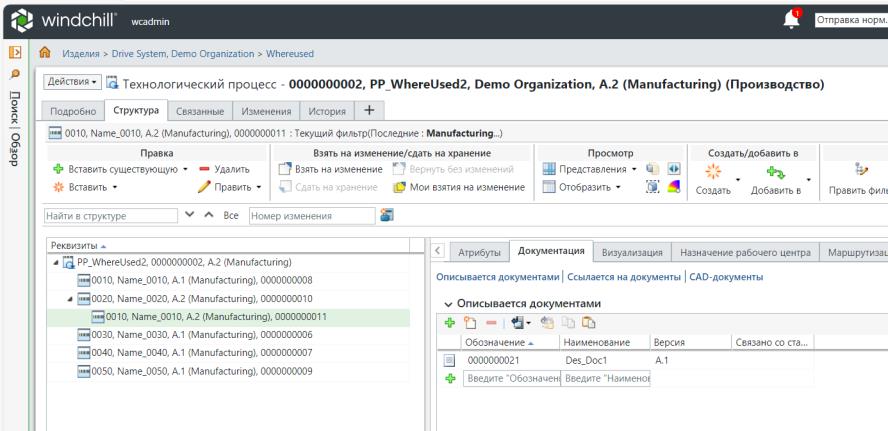

В структуре дерева технологического процесса браузера технологического процесса присутствует следующая структура.
• Операция 0020 добавлена в технологический процесс 0000000022.
• CAD-документ 0000000041 связан с операцией 0020 технологического процесса 0000000022.

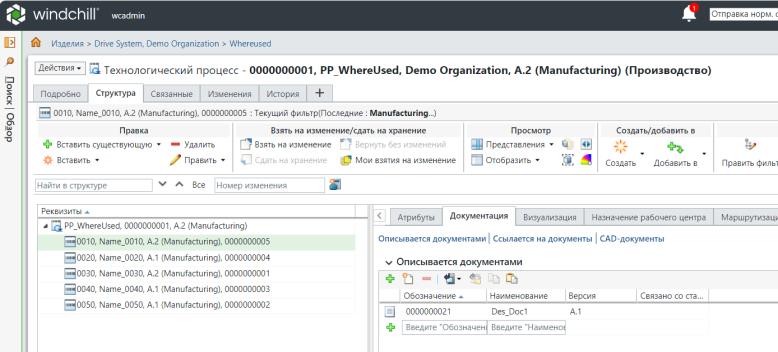

Тот же CAD-документ 0000000041 также связан с операциями 0010 и 0040 технологического процесса 0000000023.
1. Выберите документ 0000000041 в таблице Описывается документами на вкладке Документация.
2. Перейдите на информационную страницу документа, выбрав Показать информацию в контекстном меню действий в строке таблицы.
3. Щелкните > > , чтобы отобразить таблицу Информация об операции.

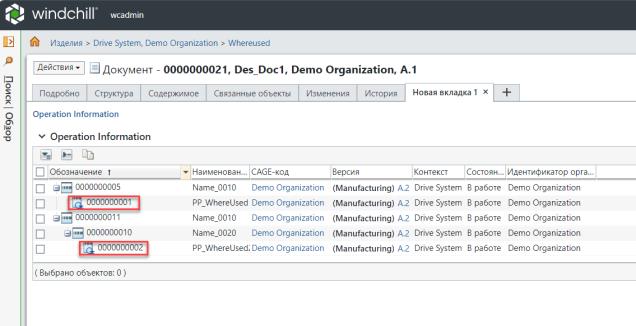

В этом случае документ присутствует только в двух технологических процессах. Следовательно, отображаются две записи технологического процесса. Щелкните гиперссылку, доступную в столбце Версия, чтобы открыть информационную страницу связанных технологических процессов и операций.
