На вкладке Визуализация браузера технологического процесса щелкните

Помощь при выборе > Пользовательский выбор , чтобы включить действие Пользовательский выбор. Администратор может настроить критерии выбора для действия Пользовательский выбор, настроив свойство com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes и указав допустимые значения.

Это свойство находится в файле custom.site.xconf. Дополнительные сведения см. в разделе Задание значений свойств и распространение изменений.

При включении действия Пользовательский выбор и выборе детали на панели визуализации окна выбора дерева система выбирает узел первого уровня под подходящей деталью на пути в структуре дерева технологического процесса. Дополнительные сведения см. в следующих примерах.

Примеры

Пример 1

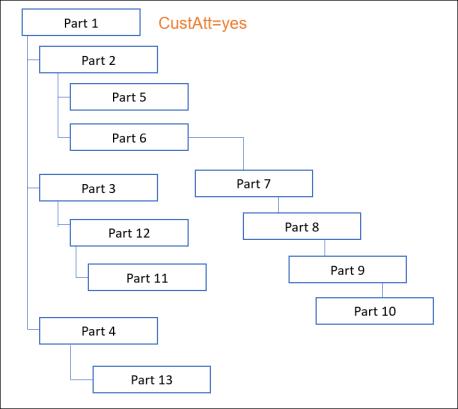

Part 5 выбирается на вкладке Визуализация окна выбора дерева браузера технологического процесса. Если Part 1 удовлетворяет критериям, заданным в свойстве, система выбирает Part 2 в структуре дерева браузера технологического процесса.

Part 11 выбирается на вкладке Визуализация окна выбора дерева браузера технологического процесса. Если Part 1 удовлетворяет критериям, заданным в свойстве, система выбирает Part 3 в структуре дерева браузера технологического процесса.

При использовании действия Пользовательский выбор это действие обходит структуру снизу вверх. При обнаружении детали с атрибутом, указанным в свойстве, система выбирает узел первого уровня под соответствующей деталью.

Пример 2

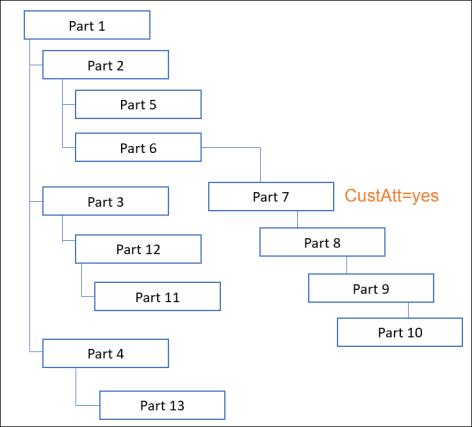

Part 10 выбирается на вкладке Визуализация окна выбора дерева браузера технологического процесса. Если Part 7 удовлетворяет критериям, заданным в свойстве, система выбирает Part 8 в структуре дерева браузера технологического процесса.

Пример 3

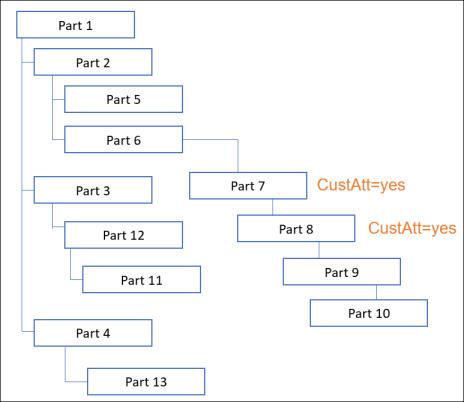

Part 10 выбирается на вкладке Визуализация окна выбора дерева браузера технологического процесса. Если Part 7 и Part 8 удовлетворяют критериям, заданным в свойстве, система выбирает Part 9 в структуре дерева браузера технологического процесса.

В свойствах можно указать следующие значения:

• Типы объектов, например WTPart1. Укажите несколько значений, разделяемых точкой с запятой (;).

• Наименование типа объекта, наименование атрибута и значение атрибута, например wt.part.WTPart|Source|Make. Укажите эти значения разделением вертикальной чертой (|). Значение атрибута должно иметь тип String.

• Комбинация первых двух сущностей, например WTPart1;wt.part.WTPart2|Source|Make.

Чтобы обеспечить успешную работу, укажите допустимые значения атрибутов. Обратите внимание, что в значениях атрибутов учитывается регистр.

Дополнительные сведения см. в разделе Задание значений свойств и распространение изменений.

Конфигурирование свойств пользовательского выбора

• Указание типов объектов:

• Указание типов объектов с типом атрибута и значением атрибута:

• При указании комбинации конфигурируйте свойство следующим образом:

После конфигурирования свойства при включении действия Пользовательский выбор и выборе детали на вкладке Визуализация обход структуры дерева выполняется вверх. Выбирается дочерняя деталь первого уровня для деталей, удовлетворяющих критериям, заданным в свойстве.

Учитывайте следующую информацию, связанную с действием Пользовательский выбор:

• При выборе действия Пользовательский выбор действия Выбрать родительский элемент и Выбрать сборку первого уровня отключаются.

• Если перед закрытием браузера технологического процесса было выбрано действие Пользовательский выбор, то при открытии новой сессии браузера технологического процесса это же действие выбирается по умолчанию.

• Перед использованием действия Пользовательский выбор необходимо включить действие

> Автоматически выбрать из программы визуализации в структуру.

Если в свойстве com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes указано несколько значений, обход прекращается, как только будет найдена деталь, удовлетворяющая одному из заданных значений. Например, для следующего определения свойства обход структуры останавливается, когда обнаруживается деталь, удовлетворяющая значению WTPart1:<AddToProperty name="com.ptc.windchill.associativity.downstreamCustomVizSelectionObjectTypes" value=" WTPart1;wt.part.WTPart2|source|Make"/>

Дополнительные сведения см. в разделе Задание значений свойств и распространение изменений.

Дополнительная информация

Если действия Выбрать назначаемые детали и Пользовательский выбор включены одновременно, система отдает предпочтение действию Выбрать назначаемые детали.

Рассмотрим следующую структуру детали в браузере технологического процесса:

• Глобальный атрибут CusAtt создается для типа детали в утилите Управление типами и атрибутами.

• Следующее свойство с атрибутом CusAtt типа WTpart добавляется в файл associativity.properties.xconf, расположенный в папке <Windchill>\codebase\com\ptc\core\foundation\associativity\xconfs:

Убедитесь, что действия Выбрать назначаемые детали и Пользовательский выбор включены в окне выбора дерева браузера технологического процесса.

• Если выбрать Part 5 на вкладке Визуализация окна выбора дерева браузера технологического процесса, система выберет назначаемую деталь, т. е. Part 2, в структуре дерева браузера технологического процесса.

Если бы было включено только действие Пользовательский выбор, система выбрала бы Part 3.

• При выборе Part 9 на вкладке Визуализация окна выбора дерева браузера технологического процесса система выберет нефантомную деталь Part 7 в структуре дерева браузера технологического процесса.

Система не выбирает Part 6, поскольку это фантомная деталь. Фантомные детали не могут назначаться.
