Учебник 4. Замена детали в базовой ведомости конструкционных материалов, в ведомости конструкционных материалов исполнения и в базовой производственной ведомости материалов

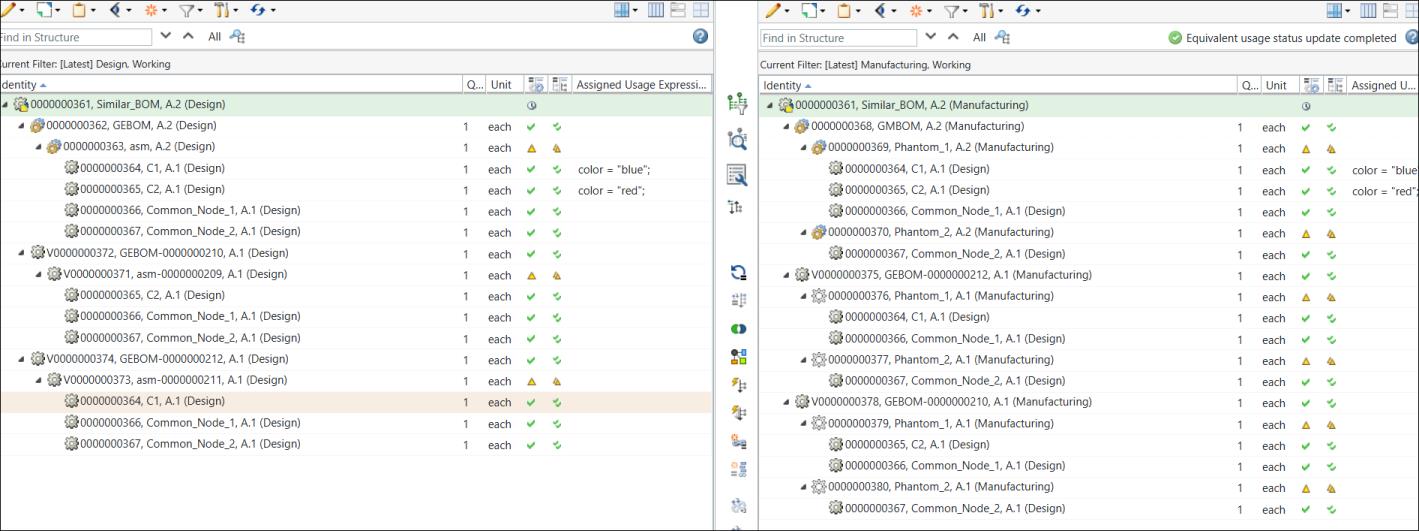

1. Предположим, что в преобразователе ведомостей материалов присутствует следующая структура:
◦ Базовая производственная ведомость материалов 0000000362, GEBOM, (Design) присутствует в дочернем представлении. Сборка 0000000363, asm, (Design), присутствующая в базовой ведомости конструкционных материалов 0000000362, GEBOM, (Design), содержит две дочерние детали, 0000000364, C1 и 0000000365, C2. Деталям 0000000364, C1 (Design) и 0000000365, C2 (Design) могут быть назначены различные опции и варианты. Два общих узла, 0000000366, Common_Node_1, (Design) и 0000000367, Common_Node_2, (Design), присутствуют в сборке 0000000363, asm, (Design).
◦ Базовая производственная ведомость материалов 0000000368, GMBOM, (Manufacturing) присутствует в дочернем представлении.
◦ Ведомости конструкционных материалов исполнения 0000000372 (Design) и 0000000374 (Design) создаются для базовых ведомостей конструкционных материалов в родительском представлении. Система генерирует производственные ведомости материалов исполнения в дочернем представлении, используя ведомости конструкционных материалов исполнения.

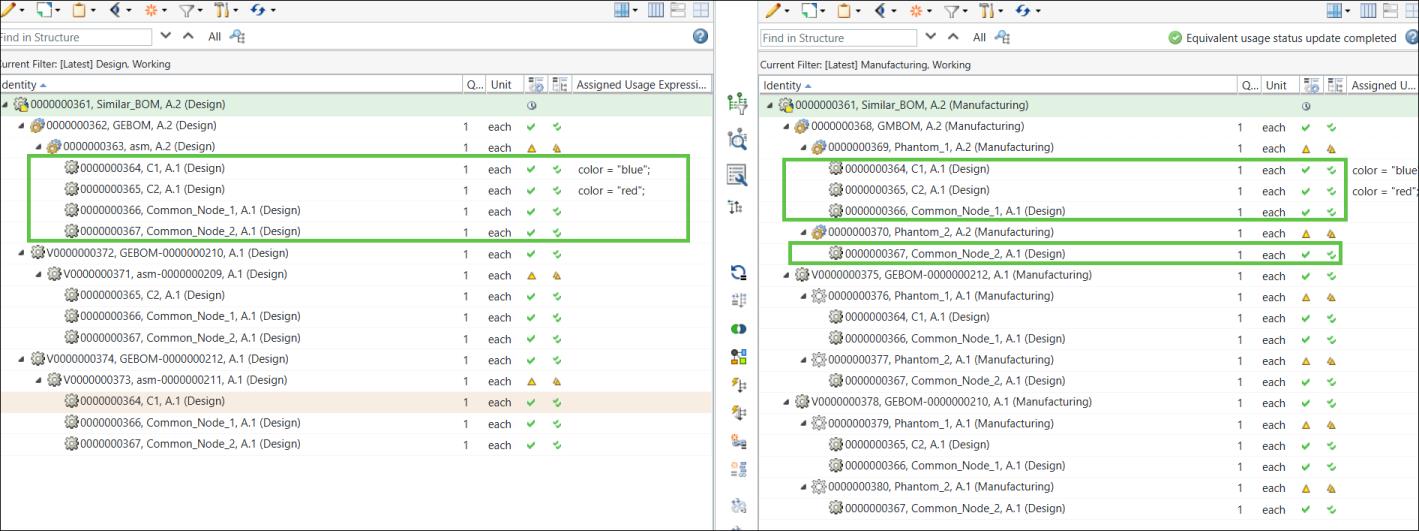

Изучите подсвеченные детали.
Детали добавляются под фантомными деталями в дочернем представлении.
Требуется заменить детали в базовой ведомости конструкционных материалов, базовой производственной ведомости материалов и ведомостях конструкционных материалов исполнения.
2. Перейдите на информационную страницу базовой ведомости конструкционных материалов 0000000362, GEBOM, (Design).

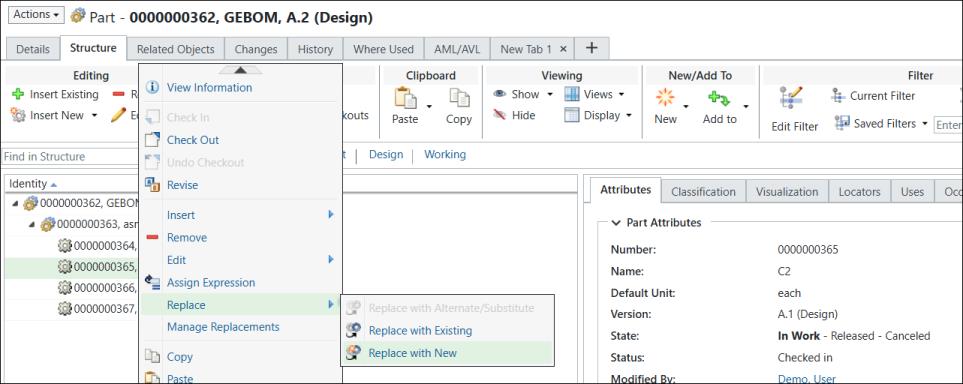

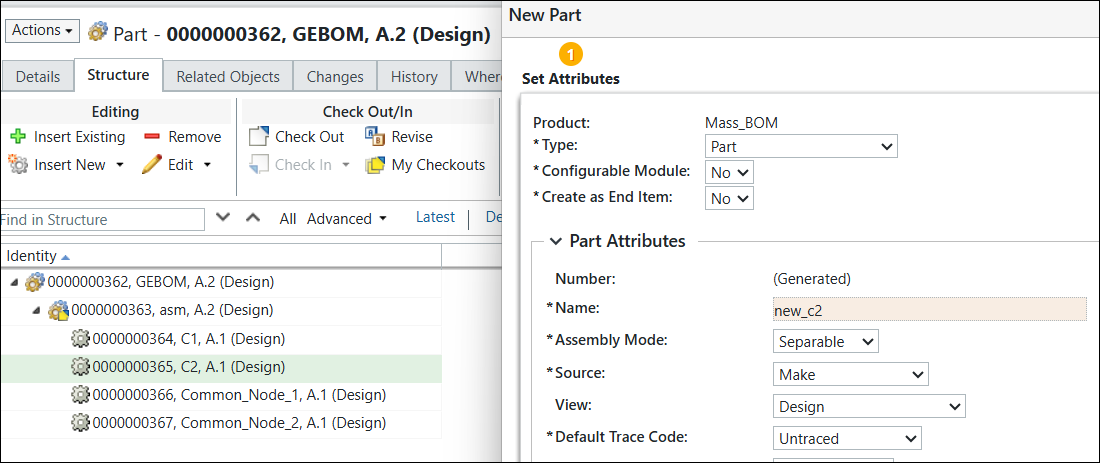

3. На вкладке Структура выберите деталь 0000000365, C2 (Design). Щелкните правой кнопкой мыши и выберите команду > .
Откроется диалоговое окно Создать деталь. Добавьте наименование как new_c2 и нажмите кнопку Готово.

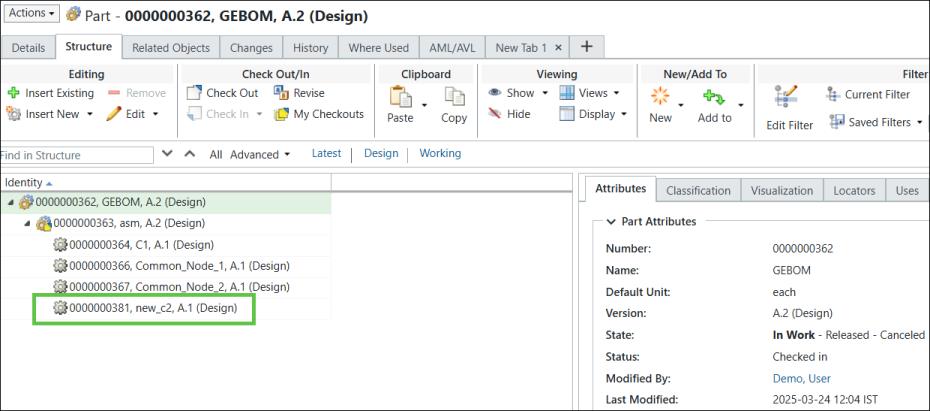

Диалоговое окно Создать деталь закроется, а деталь C2 будет заменена деталью new_c2.
4. Сдайте изменения на хранение. Структура базовой ведомости конструкционных материалов в преобразователе ведомостей материалов обновляется замененной деталью.
5. Выберите деталь 0000000363, asm, (Design) в родительском представлении и инициируйте действие
"Синхронизировать структуры", чтобы обновить изменения.

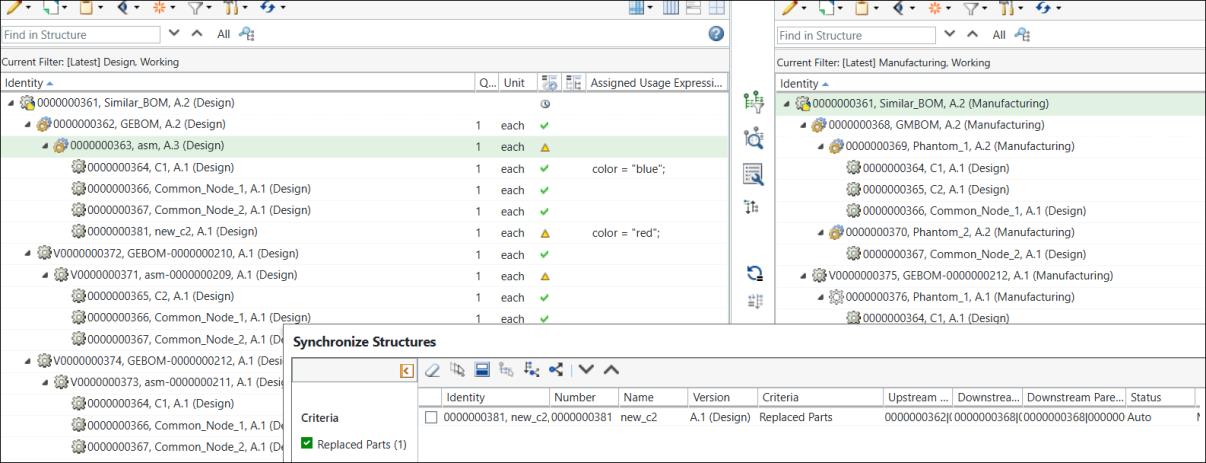

"Синхронизировать структуры", чтобы обновить изменения.6. Откроется диалоговое окно Синхронизировать структуры. В нем отображается замененная деталь.
Дополнительные сведения см. в разделе Синхронизация родительских и дочерних структур.
7. Выберите деталь в диалоговом окне Синхронизировать структуры и щелкните значок распространения изменений на дочерний объект
, чтобы распространить выбранные изменения.

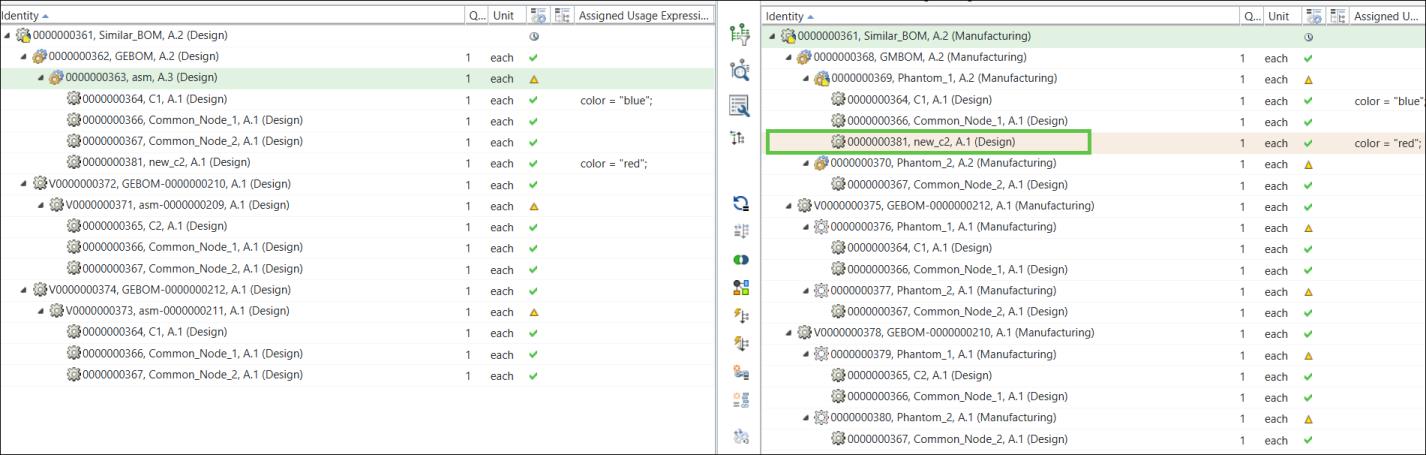

, чтобы распространить выбранные изменения.Деталь отобразится в дочернем представлении.
8. Изменение конфигурации спецификаций исполнения
Можно просмотреть информацию обо всех исполнениях, отобразив таблицу Спецификации исполнений на информационной странице детали. Можно щелкнуть запись спецификации исполнения, чтобы открыть информационную страницу спецификации исполнения.

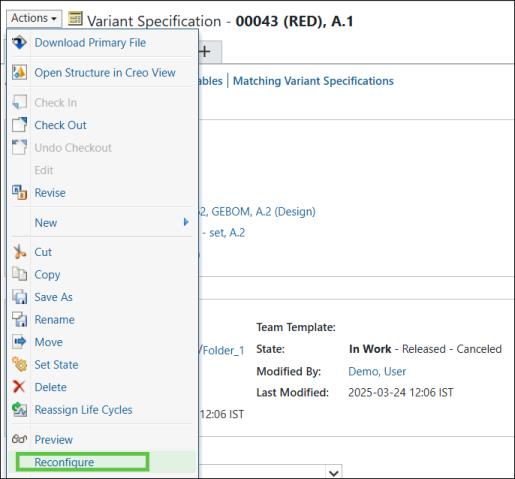

Откройте спецификацию исполнения 0043 (RED) и в списке Действия выберите Изменить конфигурацию.

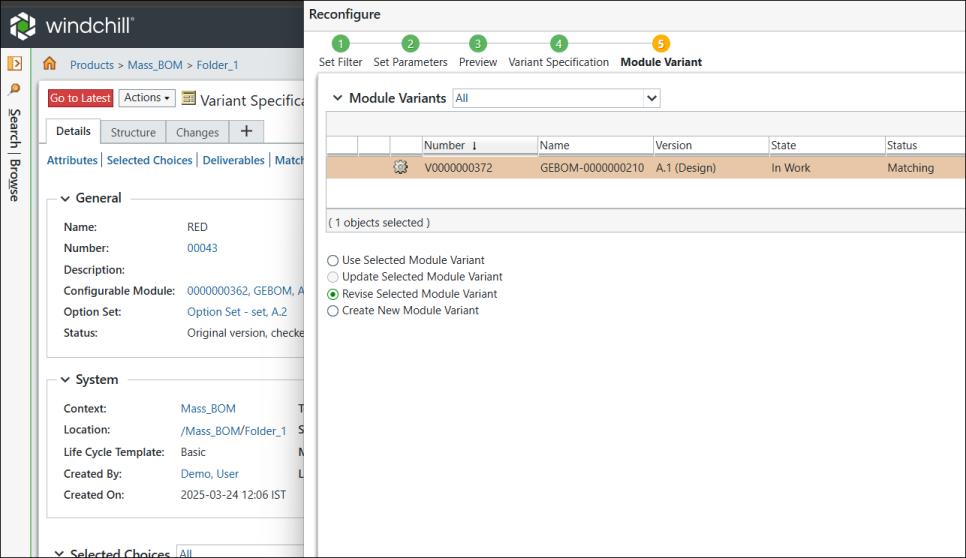

Откроется диалоговое окно Изменить конфигурацию. Внесите изменения в соответствии с бизнес-требованиями.

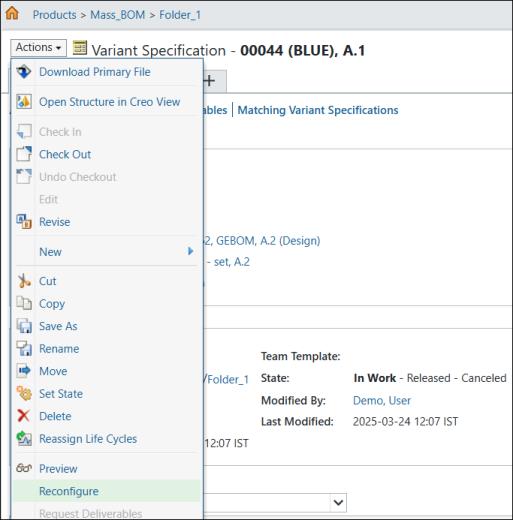

9. Откройте спецификацию исполнения 0044 (BLUE) и в списке Действия выберите Изменить конфигурацию.
Откроется диалоговое окно Изменить конфигурацию. Внесите изменения в соответствии с бизнес-требованиями.

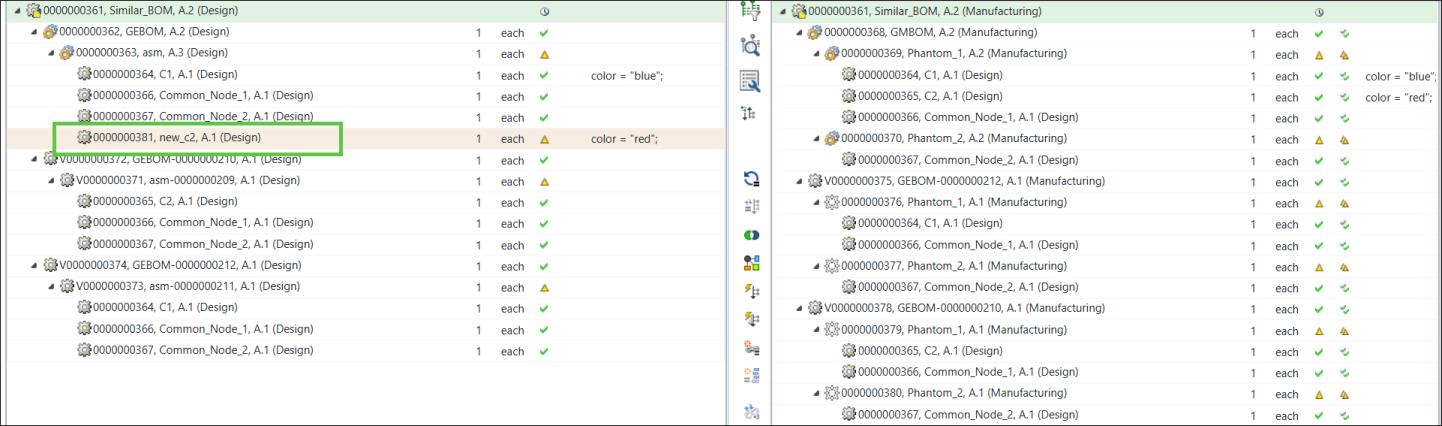

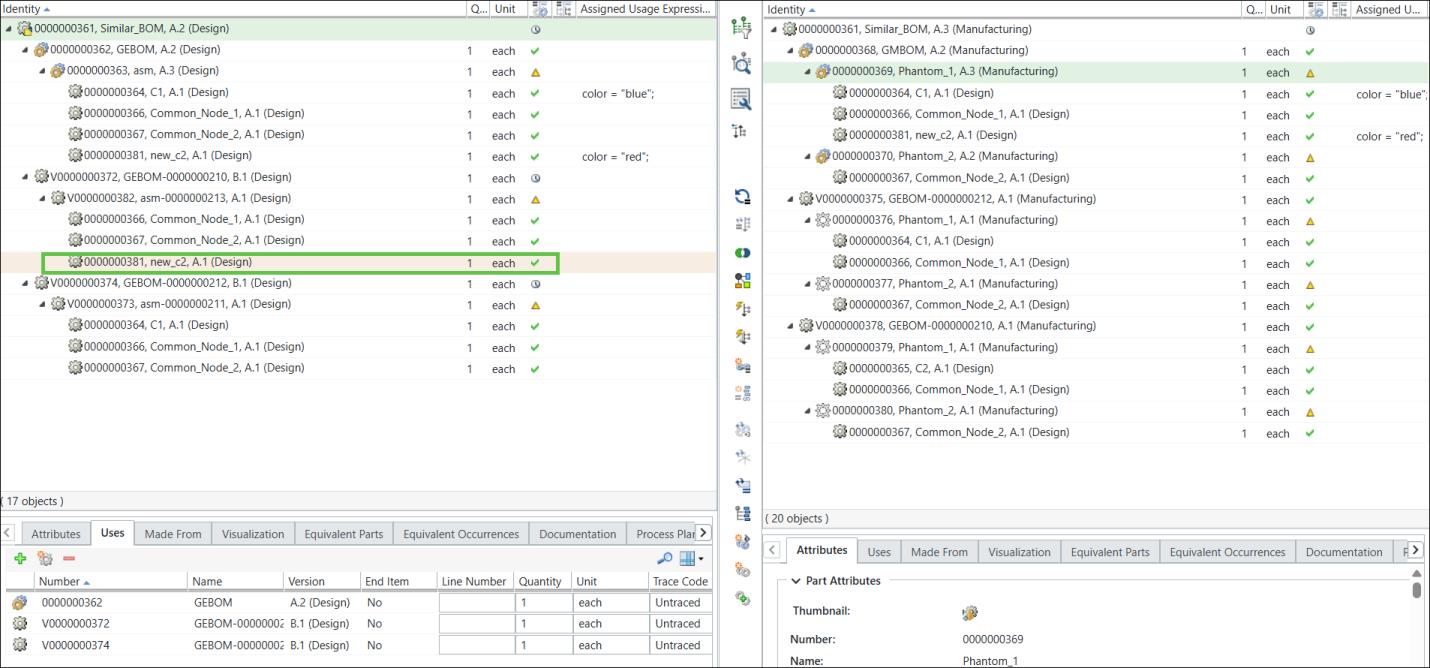

10. В родительском представлении преобразователя вед. материалов деталь new_c2 отображается в ведомости конструкционных материалов исполнения 0000000372.
 | Также изменяется итерация ведомости конструкционных материалов исполнения 0000000372. |
11. Инициируйте действие Обновить массовые дочерние вед. материалов.

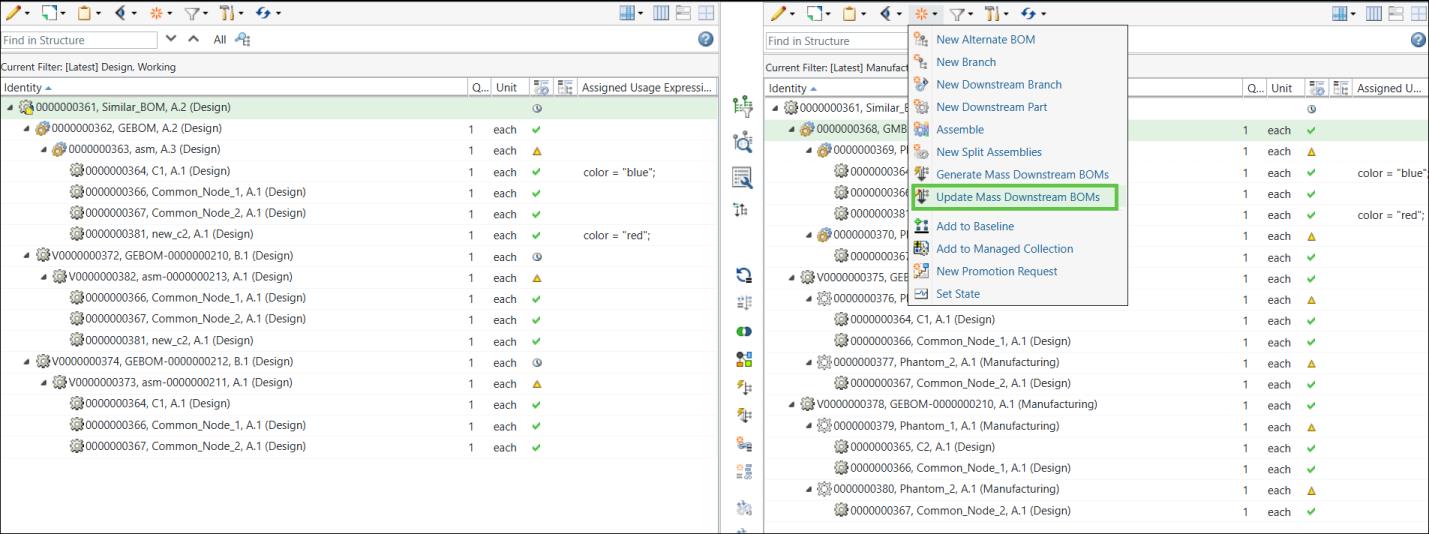

Выберите базовую производственную ведомость материалов 0000000368, GMBOM, (Manufacturing) в дочернем представлении и щелкните команду
Создать/добавить >
Обновить массовые дочерние ведомости материалов.
Создать/добавить > Обновить массовые дочерние ведомости материалов.

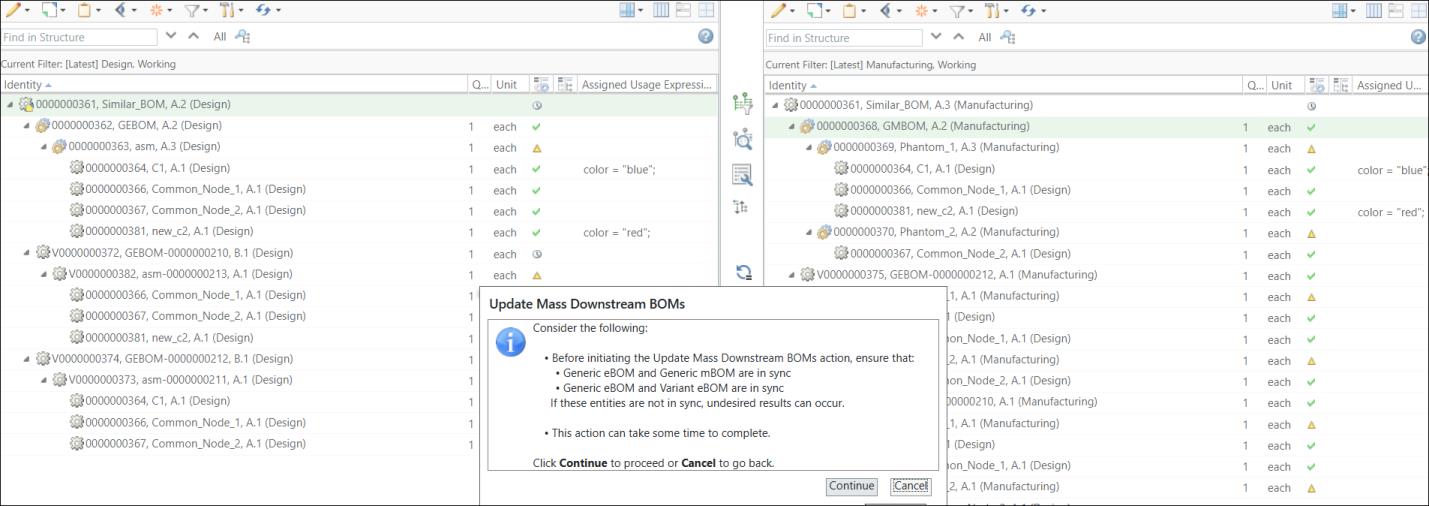

12. При инициировании действия Обновить массовые дочерние ведомости материалов отображается следующее сообщение:
Обновить массовые дочерние ведомости материалов отображается следующее сообщение:
13. Щелкните Продолжить.

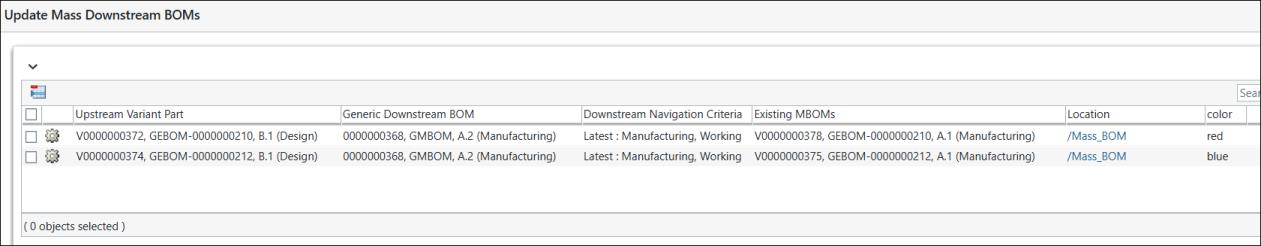

14. Откроется диалоговое окно Обновить массовые дочерние ведомости материалов. В нем отображается следующая информация:

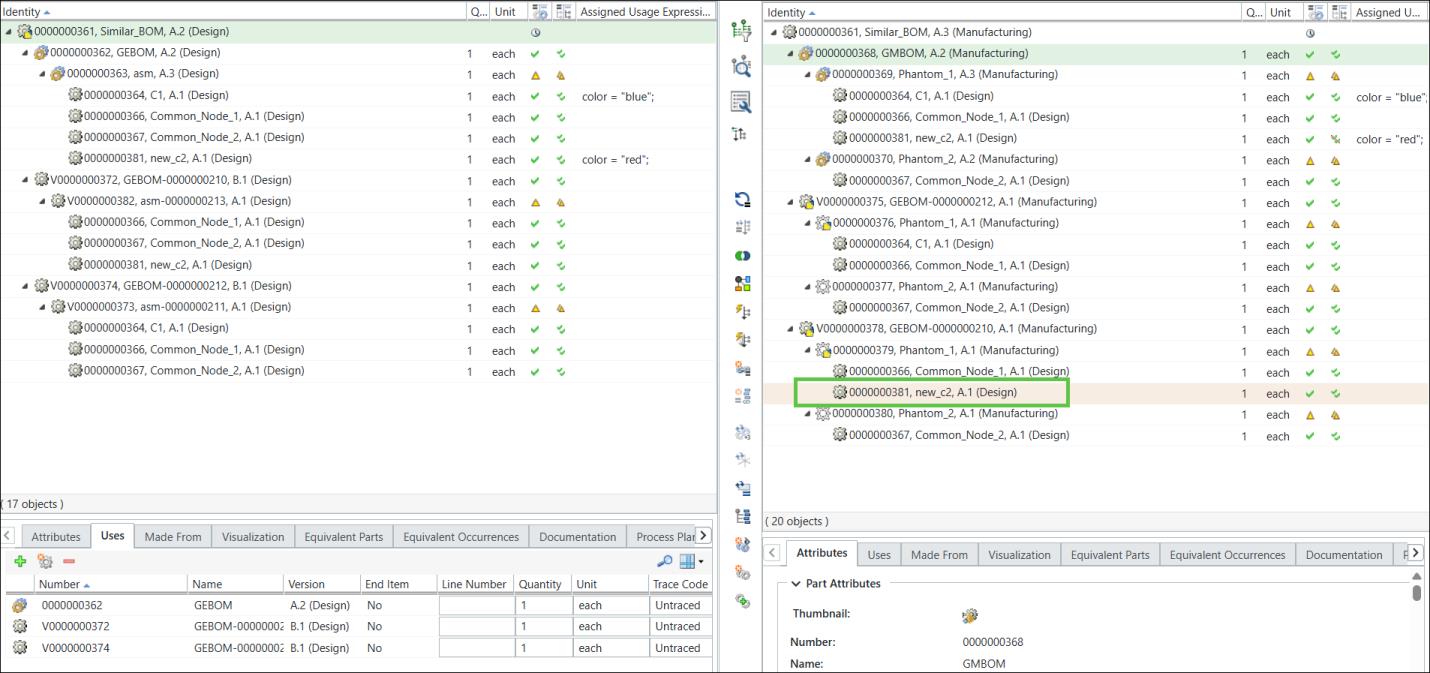

15. Нажмите кнопку Готово. Диалоговое окно Обновить массовые дочерние ведомости материалов закроется. Система обновляет все производственные ведомости материалов исполнения на основании изменений, внесенных в структуры базовой ведомости конструкционных материалов, ведомостей конструкционных материалов исполнения и производственной ведомости материалов.
Дополнительная информация
В некоторых сценариях, где процесс замены выполняется частично успешно, система отображает следующее сообщение:Some of the resolved discrepancies might not have turned out as expected. You may want to reconfirm.
