Использование атрибутов "Сторона" и "Уровень"
Рабочий центр представляет собой физический ресурс или набор ресурсов, которые могут быть назначены операции (например: линии, оборудование, производственные модули, пулы ресурсов, рабочие места и фидеры). Для рабочего центра можно определить атрибуты Сторона и Уровень. Эти атрибуты для рабочего центра доступны по умолчанию.
• Можно определить структуру линии на основе атрибутов Сторона и Уровень. Значения этих атрибутов можно править на вкладке Атрибут рабочего центра в браузере производственных ресурсов.
В контексте плана маршрутизации эти атрибуты наиболее эффективны при работе с зонами. Атрибут Сторона применим только для фидерной линии и зон. Это означает, что система использует набор значений Сторона при работе с фидерной линией или зонами.
Атрибут Уровень используется системой при выполнении действий с зонами.
• Атрибут Сторона имеет следующие значения:
|
Значение
|
Описание
|
|---|---|
|
Null
|
Значение по умолчанию. Зона размещается с правой стороны линии.
|
|
Left
|
Зона размещается с левой стороны линии.
|
|
Right
|
Зона размещается с правой стороны линии.
|
• Атрибут Уровень имеет следующие значения:
|
Значение
|
Описание
|
||
|---|---|---|---|
|
1
|

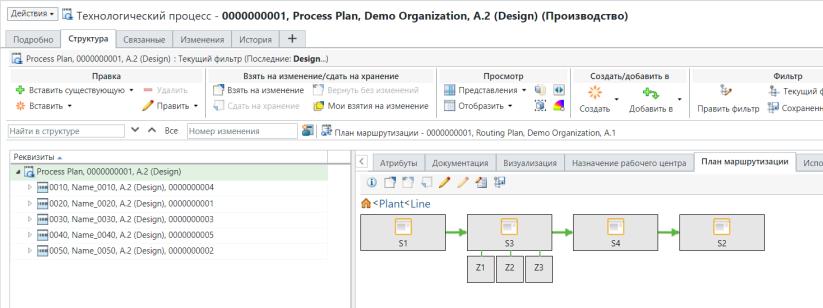

Значение по умолчанию. Зона размещается на первом уровне рабочего места. Например, зоны Z1, Z2 и Z3 находятся на первом уровне станции S3.  |
||
|
2
|

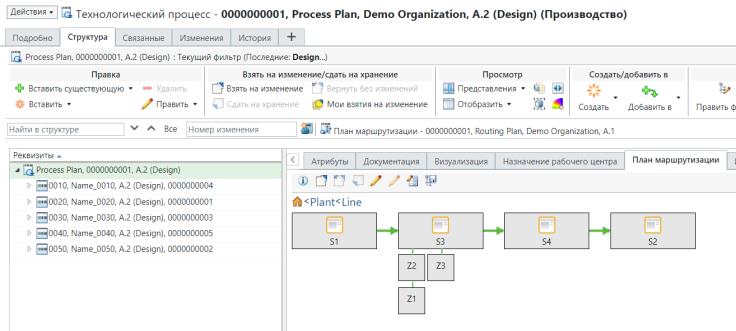

Зона размещается на втором уровне рабочего места. Например, зона Z1 находится на втором уровне станции S3.
|
 |
В стандартных системах можно добавлять три зоны на одном уровне. Кроме того, система позволяет добавлять два уровня. Однако настройки уровня можно сконфигурировать так, чтобы добавить третий уровень. Это означает, что можно добавить максимум девять зон на каждой стороны станции. Дополнительные сведения см. в разделе Добавление зоны на вкладке "План маршрутизации".
|
• Использование атрибутов Сторона и Уровень не является обязательным.
• Атрибут Уровень неприменим к фидерной линии.

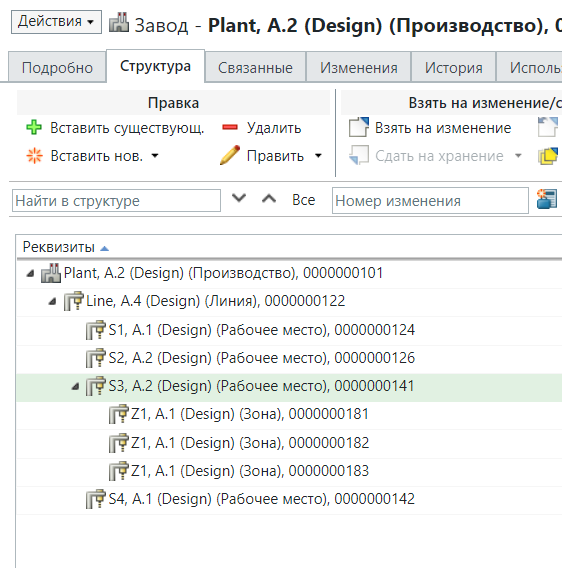

Рассмотрим следующую структуру в дереве браузера производственных ресурсов:
Рабочее место S3 имеет три зоны: Z1, Z2 и Z3. Рассмотрим различные сценарии, связанные с позиционированием зоны Z1, когда заданы различные значения для атрибутов Сторона и Уровень.
Значение атрибута "Сторона" | Значение атрибута "Уровень" | Описание расположения | ||
|---|---|---|---|---|

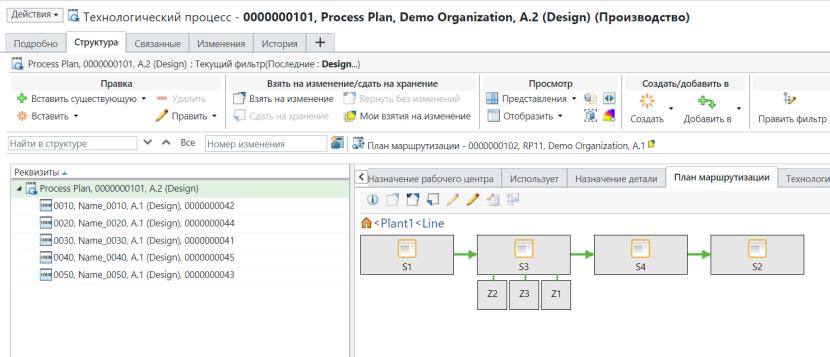

Null | 1 |  | ||
Left | 1 |  | ||
Right | 1 |  | ||
Right | 2 |  | ||
Left | 2 |

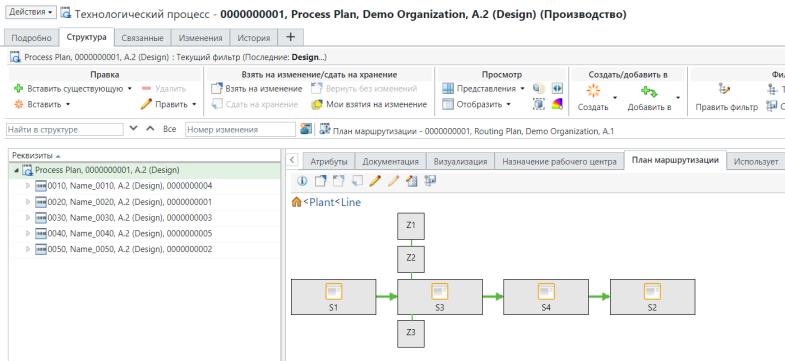

Рассмотрим следующую структуру.  В следующем случае на уровне 1 с левой стороны зона отсутствует. Для зоны S1, после того как для атрибута Сторона задано значение Left, а для атрибута Уровень задано значение 2, система отображает зону Z1 на первом уровне, поскольку на первом уровне нет зон.  Следующая структура отображается, если задать атрибут Уровень для зоны Z2 как 1, а для зоны Z1 как 2.  |
