Согласование технологического процесса
Используйте действие
Согласовать технологический процесс в браузере технологического процесса (PPB), чтобы назначить детали операциям в технологическом процессе.
Согласовать технологический процесс в браузере технологического процесса (PPB), чтобы назначить детали операциям в технологическом процессе.Выполнение этого действия зависит от значения, заданного в настройке Наименование сопоставления атрибутов для автоматического назначения деталей. Эта настройка определяет наименование сопоставления атрибутов для автоматического назначения детали. Можно указать значение в следующем формате: Part_Usage_Attribute:Operation_Usage_Attribute Пример: Part_Usage:Operation_Usage. Значения показывают соответствие между использованием деталей и использованием в операциях. Необходимо указать атрибут использования детали перед атрибутом использования операции. Значение по умолчанию: VMS:VMS.
Дополнительные сведения см. в разделе Автоматическое назначение деталей для операции в PPB с использованием сопоставления атрибутов и подхода на основе диапазона. Примеры использования и ключевые моменты, упомянутые в разделе Автоматическое назначение деталей для операции в PPB с использованием сопоставления атрибутов и подхода на основе диапазона, также применимы к действию Согласовать технологический процесс.
Согласовать технологический процесс.Вариант использования

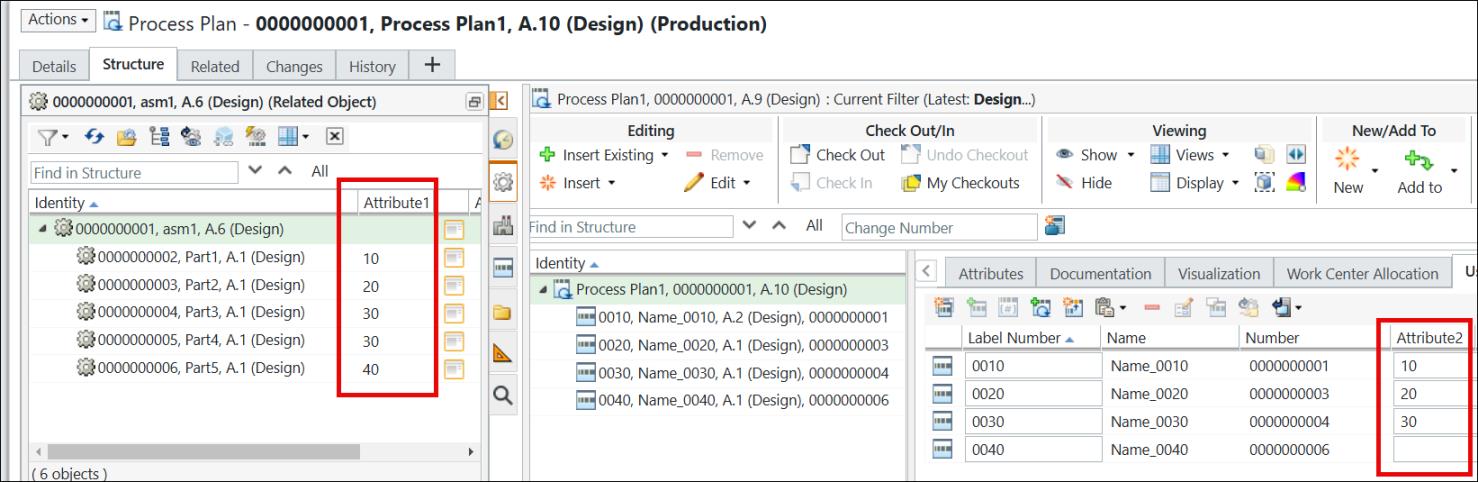

Предположим, что в PPB присутствует следующая структура:
• В Process Plan1 существует четыре операции. Значение атрибута Attribute2 задается для трех из четырех операций. Атрибут Attribute2 доступен для просмотра на вкладке Использует в PPB.
• Для настройки Наименование сопоставления атрибутов для автоматического назначения деталей задано значение Attribute1:Attribute2.
• В этом примере для настройки Подсвечивать несогласованности в структуре задано значение Yes. Это необязательный шаг.
1. На вкладке Структура в PPB выберите технологический процесс.

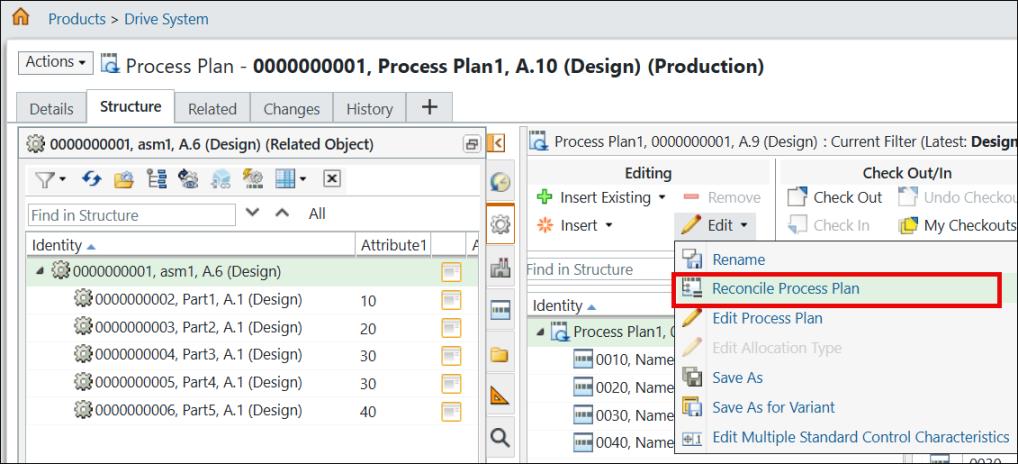

2. В наборе действий Правка выберите действие
Править > Согласовать технологический процесс.
Править > Согласовать технологический процесс.

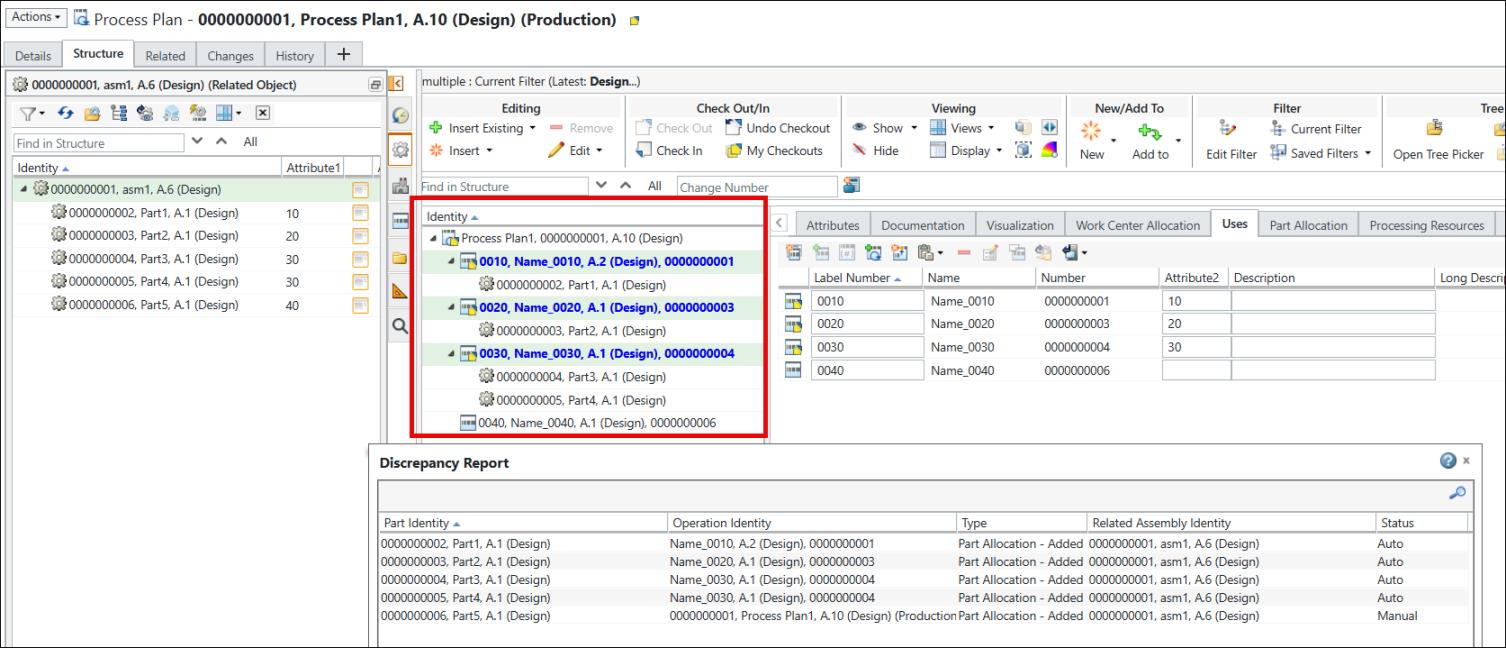

Система автоматически назначает детали операциям на основе значения, заданного в настройке Наименование сопоставления атрибутов для автоматического назначения деталей. Система отображает Отчет о расхождениях, содержащий информацию о несогласованных сущностях. Система подсвечивает и развертывает операции в структуре технологического процесса, которым автоматически назначены детали.
 | Операции подсвечиваются и развертываются системой, только если для настройки Подсвечивать несогласованности в структуре задано значение Yes. |
◦ Для детали Part1 значение атрибута Attribute1 задается как 10. Для операции 0010 значение атрибута Attribute2 задается как 10. Следовательно, система назначает деталь Part1 в операцию 0010. В Отчете о расхождениях статус детали Part1 имеет значение Авто.
Аналогично система назначает деталь Part2 в операцию 0020.
◦ Для детали Part3 значение атрибута Attribute1 задается как 30. Для операции 0030 и 0040 значение атрибута Attribute2 задается как 30. Следовательно, система назначает детали Part3 и Part4 в операцию 0030. В Отчете о расхождениях статус деталей Part3 и Part4 имеет значение Авто.
◦ Для детали Part4 значение атрибута Attribute1 задается как 40. Ни одна операция Process Plan1 не имеет значения Attribute2, равного 40. Следовательно, деталь Part4 не назначается ни одной операции. В Отчете о расхождениях статус детали Part4 имеет значение Вручную. Это означает, что можно вручную назначить деталь Part4 любой операции.
Реализация операции Согласовать технологический процесс завершена. Можно также щелкнуть Закрыть, чтобы закрыть диалоговое окно Отчет о расхождениях.
Согласовать технологический процесс завершена. Можно также щелкнуть Закрыть, чтобы закрыть диалоговое окно Отчет о расхождениях.Дополнительная информация

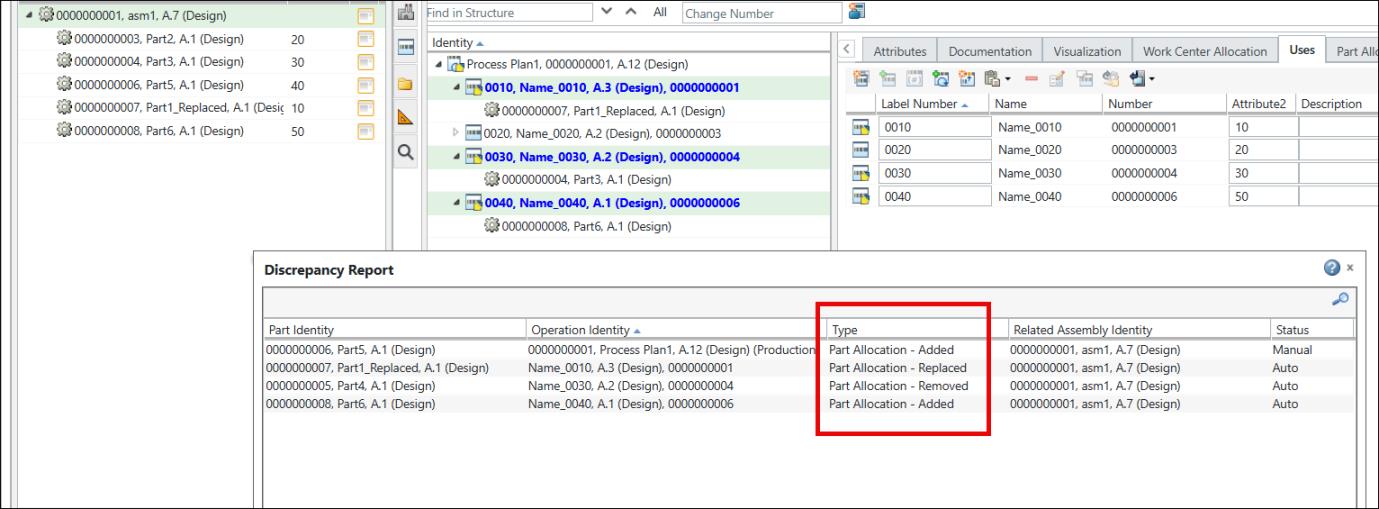

• В диалоговом окне Отчет о расхождениях отображаются следующие столбцы:
◦ Реквизиты детали
◦ Реквизиты операции
◦ Тип
◦ Реквизиты связанной сборки
◦ Статус
• В столбце Тип отображается добавление, удаление или замена детали.
• В столбце Статус отображается статус Авто или Вручную.
Система отображает статус Авто, если детали были автоматически назначены технологическому процессу после завершения реализации Согласовать технологический процесс.
Согласовать технологический процесс.• В браузере технологического процесса (PPB) можно одним щелчком мыши назначить несколько деталей для операции. Функцию автоматического назначения деталей можно использовать в MPMLink с помощью следующих двух методов:
a. Совпадение двух атрибутов - можно указать одинаковые значения для атрибутов, созданных в операциях и в использованиях деталей. Если система обнаруживает те же значения атрибутов, она назначает использование детали для операции.
b. Создание атрибута для определения диапазона - в технологическом процессе можно указать диапазон для операций. После указания диапазона можно использовать действия Автоназначение сборки или Автом. назначение детали, чтобы назначить детали со значениями в указанном диапазоне для операций в технологическом процессе. Перед заданием диапазона необходимо указать значение разделителя в настройке Разделитель для определения диапазона. Значением разделителя по умолчанию для этой настройки является >. Можно указать разделитель по своему выбору. Например, -, @, >>, < и т. д.
Чтобы определить диапазон, можно создать атрибут в настройке Связь использования в производственной операции. Чтобы назначить отдельные значения деталям, можно создать атрибут в опции Использование детали и использовать его для назначения отдельных значений деталям.
| | • Типом атрибутов данных, созданных для опций Связь использования в производственной операции и Использование детали, должен быть тип Строка. • Наименования атрибутов, созданных для опций Связь использования в производственной операции и Использование детали, могут совпадать или отличаться в зависимости от варианта бизнес-использования. |
Для обоих методов можно затем сопоставить атрибуты, созданные для операций и использований деталей, с помощью настройки Наименование сопоставления атрибутов для автоматического назначения деталей.
