Просмотр назначенных выражений для назначенных деталей в браузере технологического процесса
В браузере технологического процесса (PPB) можно назначать детали операциям. Для назначенных деталей могут существовать назначенные им выражения использования или выражения вхождения. Можно просмотреть назначенные выражения использования для назначенных деталей, если добавить столбец Назначенные выражения использования ведомости материалов в структуру дерева PPB. Можно просмотреть назначенные выражения вхождения для назначенных деталей, если добавить столбец Назначенные выражения вхождения ведомости материалов в структуру дерева PPB.
Дополнительные сведения о просмотре назначенных выражений см. в следующем разделе:
В некоторых случаях с деталью, назначенной операции, связано несколько выражений использования. В таких случаях система последовательно соединяет эти выражения и отображает их в столбце Назначенные выражения использования ведомости материалов. Рассмотрим следующие примеры использования.
Варианты использования
Во всех примерах использования учитывайте, что в PPB присутствует следующая структура:
Пример использования 1
Откройте следующую структуру в окне выбора дерева PPB:
Детали Part C7 назначено выражение использования Communication = “Modem”.
Назначим Part C7 операции Operation 1 в Process Plan 1.
Значение назначенного выражения использования, отображаемое системой в столбце Назначенные выражения использования ведомости материалов в структуре дерева PPB для Part C7, равно [Communication = “Modem”;].
Пример использования 2

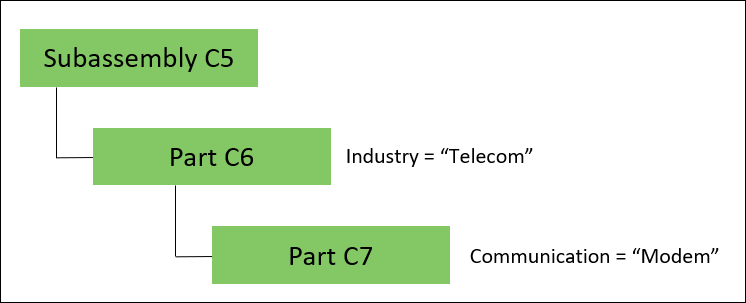

Откройте следующую структуру в окне выбора дерева PPB:
Детали Part C7 назначено выражение использования Communication = “Modem”.
Детали Part C6, являющейся родительской для Part C7, назначено выражение использования Industry = “Telecom”.
Назначим Part C7 операции Operation 1 в Process Plan 1.
В столбце Назначенные выражения использования ведомости материалов в структуре дерева PPB для Part C7 системой отображается следующее значение назначенного выражения использования: [Communication = “Modem”;] , [Industry = “Telecom”;].
Пример использования 3

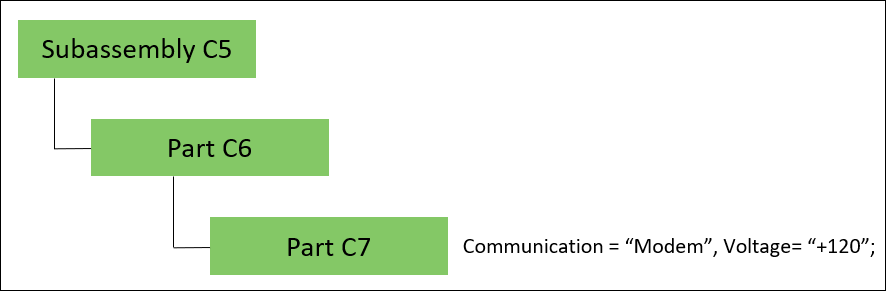

Откройте следующую структуру в окне выбора дерева PPB:
Детали Part C7 назначено выражение использования Communication = “Modem”, Voltage=”+120”;.
Назначим Part C7 операции Operation 1 в Process Plan 1.
В столбце Назначенные выражения использования ведомости материалов в структуре дерева PPB для Part C7 системой отображается следующее значение назначенного выражения использования: [Communication = “Modem”, Voltage=”+120”;].
Пример использования 4

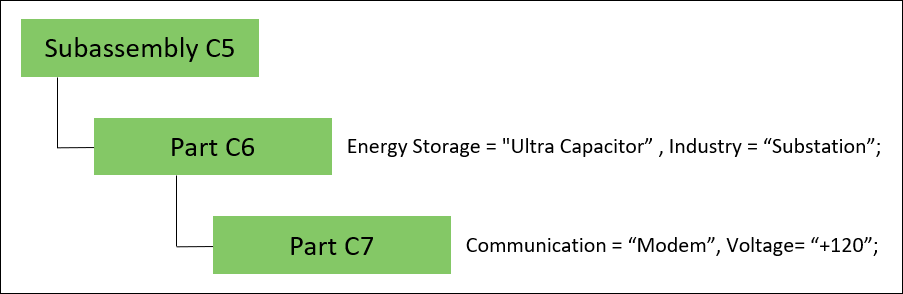

Откройте следующую структуру в окне выбора дерева PPB:
Детали Part C7 назначено выражение использования Communication = “Modem”, Voltage=”+120”;.
Детали Part C6, являющейся родительской для Part C7, назначено выражение использования Energy Storage = "Ultra Capacitor” , Industry = “Substation”;.
Назначим Part C7 операции Operation 1 в Process Plan 1.
В столбце Назначенные выражения использования ведомости материалов в структуре дерева PPB для Part C7 системой отображается следующее значение назначенного выражения использования: [Communication = “Modem”, Voltage= “+120”;] , [Energy Storage = "Ultra Capacitor”, Industry = “Substation";].
 | Эти четыре варианта использования также применимы для столбца Назначенные выражения вхождения для вед. материалов в структуре дерева PPB. |
