Чрезмерное потребление назначений деталей в базовых технологических процессах
В сложных производственных средах, где изделия компонуются с использованием нескольких конфигураций исполнения, часто необходимо назначить одну и ту же деталь для нескольких операций. Этот сценарий возникает, когда разные операции представляют альтернативные пути в технологическом процессе, каждый из которых соответствует конкретному исполнению или варианту. Этот вариант использования поддерживается функцией, разрешающей чрезмерное использование детали, позволяя назначать одну и ту же деталь для нескольких операций в технологическом процессе. Эта возможность особенно полезна при создании базовых технологических процессов, представляющих все возможные конфигурации исполнения. Это обеспечивает гибкость планирования, отслеживаемость и правильность окончательного технологического процесса для конкретного исполнения.
Пример бизнес-использования
Производитель ювелирных изделий использует единственную бриллиантовую деталь в нескольких вариантах золотого изделия. Для каждого исполнения имеется уникальный путь операции, но бриллиант остается постоянным. При чрезмерном использовании детали бриллиант может быть назначен всем соответствующим операциям без дублирования в вед. материалов, и выполняется только операция, соответствующая выбранному исполнению.
Основные возможности
• Теперь можно назначить одну деталь нескольким операциям в базовом технологическом процессе. Это позволяет моделировать реалистичные производственные сценарии, в которых общая деталь (например, бриллиант) используется в исполнениях с различными материалами (например, розовое и желтое золото) без дублирования детали в вед. материалов.
• Специфичная для исполнения квалификация - хотя одна и та же деталь назначена нескольким операциям, только одна операция классифицируется для каждого исполнения на основе выбранных вариантов. Это обеспечивает точную отслеживаемость и предотвращает избыточное назначение в конечном исполнении.

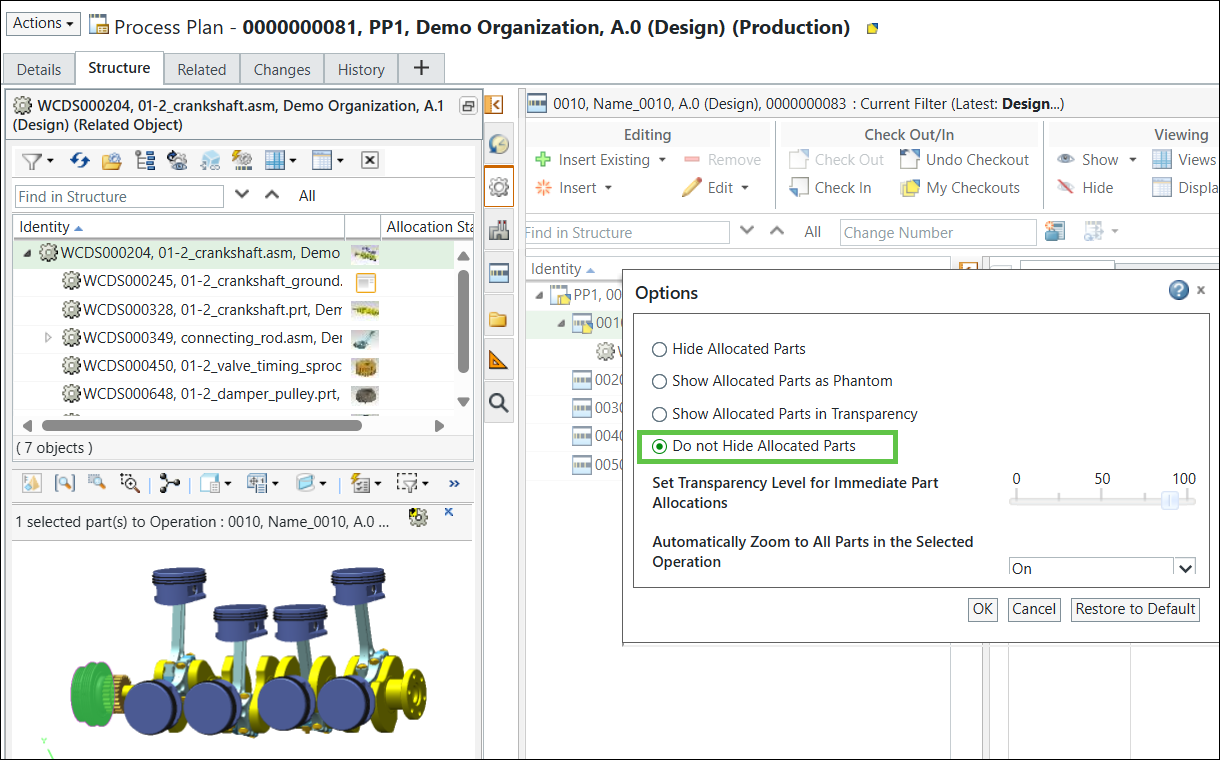

• Включите опцию Не скрывать назначенные детали, чтобы беспрепятственно избыточно потреблять детали в визуализации окна выбора дерева технологического процесса.
 | Если выбрана опция Не скрывать назначенные детали, система не скрывает уже задействованные детали на вкладке Визуализация. |
Поведение системы и сообщения пользователей
• При попытке избыточного использования детали система Windchill отображает подтверждающее сообщение: You are about to overconsume the selected part across multiple operations. Do you want to continue?. Это обеспечивает осведомленность пользователей и управление поведением при назначении.
• При повторной попытке назначить ту же деталь той же самой операции система блокирует это действие и появляется сообщение об ошибке, указывающее, что деталь уже назначена.
• Статус назначения может отражать 100%-ное использование в нескольких операциях, особенно при моделировании сценариев 150% вед. материалов в базовых планах.
Выражения использования и фильтрация
• Выражения использования применяются на уровне операций, чтобы контролировать, какие детали квалифицируются в конкретных конфигурациях исполнения.
• Система фильтрует операции и детали на основе выбранных опций и вариантов, обеспечивая включение в созданный технологический процесс только соответствующих операций.
Рекомендации
• Используйте базовые технологические процессы, чтобы моделировать все возможные потоки исполнений и применять избыточное использование при повторном использовании общих деталей.
• Убедитесь, что выражения использования правильно определены, чтобы избежать непреднамеренных назначений.
