Создание производственной информации с помощью XML-файлов ЧПУ
Используйте действие
Генерировать информацию, используя XML-файл ЧПУ в браузере технологического процесса, чтобы создать производственную информацию из XML-файла ЧПУ. Можно выбрать одну или несколько операций, присутствующих на вкладке Структура браузера технологического процесса, и запустить это действие. Можно также выбрать подоперации. Производственную информацию можно создавать из CAD-документа, в который включен действительный XML-файл ЧПУ, присоединенный как файл дополнительного содержимого, или из документа Windchill, для которого в качестве файла основного содержимого присоединен действительный XML-файл ЧПУ. Таким образом, в качестве предварительного требования необходимо присоединить существующий CAD-документ как файл дополнительного содержимого или существующий файл Windchill, описанный в документе как файл основного содержимого. Для получения дополнительной информации см. Связывание документа с объектом. Кроме того, сущности, указанные в XML-файлах ЧПУ, должны присутствовать в базе данных Windchill. Например, инструмент, упомянутый в XML-файле ЧПУ, должен присутствовать в базе данных Windchill.
Генерировать информацию, используя XML-файл ЧПУ в браузере технологического процесса, чтобы создать производственную информацию из XML-файла ЧПУ. Можно выбрать одну или несколько операций, присутствующих на вкладке Структура браузера технологического процесса, и запустить это действие. Можно также выбрать подоперации. Производственную информацию можно создавать из CAD-документа, в который включен действительный XML-файл ЧПУ, присоединенный как файл дополнительного содержимого, или из документа Windchill, для которого в качестве файла основного содержимого присоединен действительный XML-файл ЧПУ. Таким образом, в качестве предварительного требования необходимо присоединить существующий CAD-документ как файл дополнительного содержимого или существующий файл Windchill, описанный в документе как файл основного содержимого. Для получения дополнительной информации см. Связывание документа с объектом. Кроме того, сущности, указанные в XML-файлах ЧПУ, должны присутствовать в базе данных Windchill. Например, инструмент, упомянутый в XML-файле ЧПУ, должен присутствовать в базе данных Windchill.При запуске действия Генерировать информацию, используя файл NC-XML система сначала ищет CAD-документ, присоединенный к операции. Если система не находит действительный CAD-документ, она ищет допустимый описывающий документ. Для этого действия предпочтение всегда отдается файлу дополнительного содержимого CAD-документа, присоединенного к операции. Таким образом, если присутствуют действительный CAD-документ и описывающий документ, система загружает допустимое дополнительное содержимое CAD-документа.
Генерировать информацию, используя файл NC-XML система сначала ищет CAD-документ, присоединенный к операции. Если система не находит действительный CAD-документ, она ищет допустимый описывающий документ. Для этого действия предпочтение всегда отдается файлу дополнительного содержимого CAD-документа, присоединенного к операции. Таким образом, если присутствуют действительный CAD-документ и описывающий документ, система загружает допустимое дополнительное содержимое CAD-документа.Информация об атрибутах в этих связях также добавляется, обновляется или удаляется.
Запись CAD-документа, присоединенного к операции, отображается в разделе CAD-документы на вкладке Документация браузера технологического процесса. Запись файла дополнительного содержимого CAD-документа отображается в разделе Ссылается на документы на вкладке Документация браузера технологического процесса. Запись файла основного содержимого описывающего документа отображается в разделе Описывается документами на вкладке Документация браузера технологического процесса.
Связь Manufacturing Operation to Consumable Link существует между следующими сущностями:
• Операция и инструмент
• Операция и приспособление
• Операция и производственный модуль
При инициировании действия система ищет соответствующие атрибуты и значения атрибутов в XML-файле ЧПУ. Когда система находит необходимую информацию, атрибуты этих связей добавляются, обновляются или удаляются.

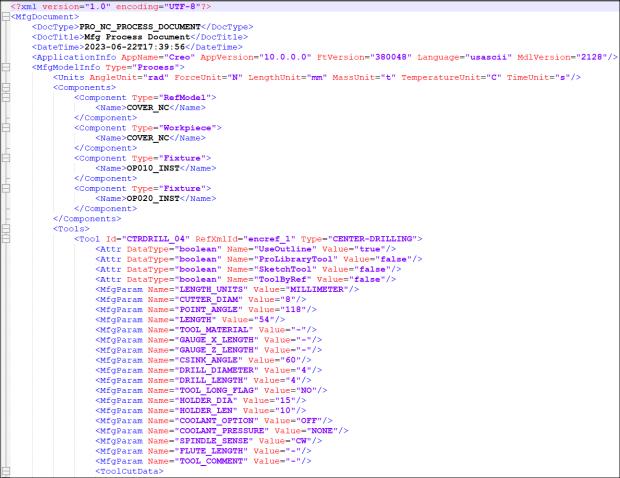

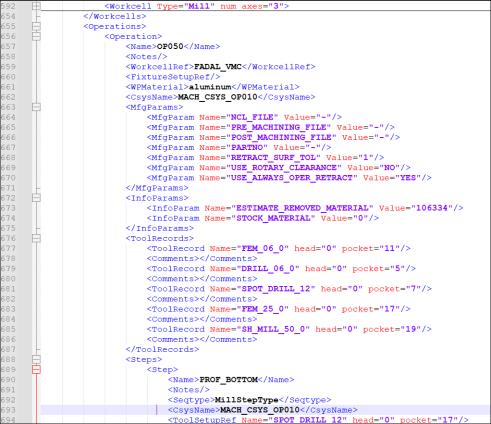

На следующем изображении показан пример действительного XML-файла ЧПУ:
Чтобы создать производственную информацию с помощью XML-файлов ЧПУ, выполните следующие шаги.
1. Перейдите на вкладку Структура браузера технологического процесса. В структуре дерева технологического процесса выберите одну или несколько операций. Можно также выбрать подоперации.

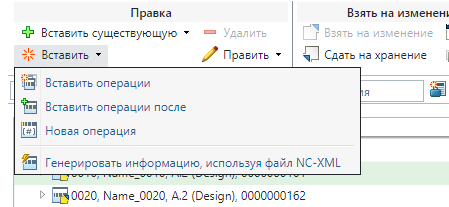

2. В разделе Правка щелкните
Вставить > Генерировать информацию, используя файл NC-XML. Откроется диалоговое окно Генерировать информацию, используя файл NC-XML.
Вставить > Генерировать информацию, используя файл NC-XML. Откроется диалоговое окно Генерировать информацию, используя файл NC-XML.
Можно также щелкнуть правой кнопкой мыши и выбрать > , чтобы открыть диалоговое окно Генерировать информацию, используя файл NC-XML.
Оно содержит шаги Опции импорта и Предварительный просмотр импорта.

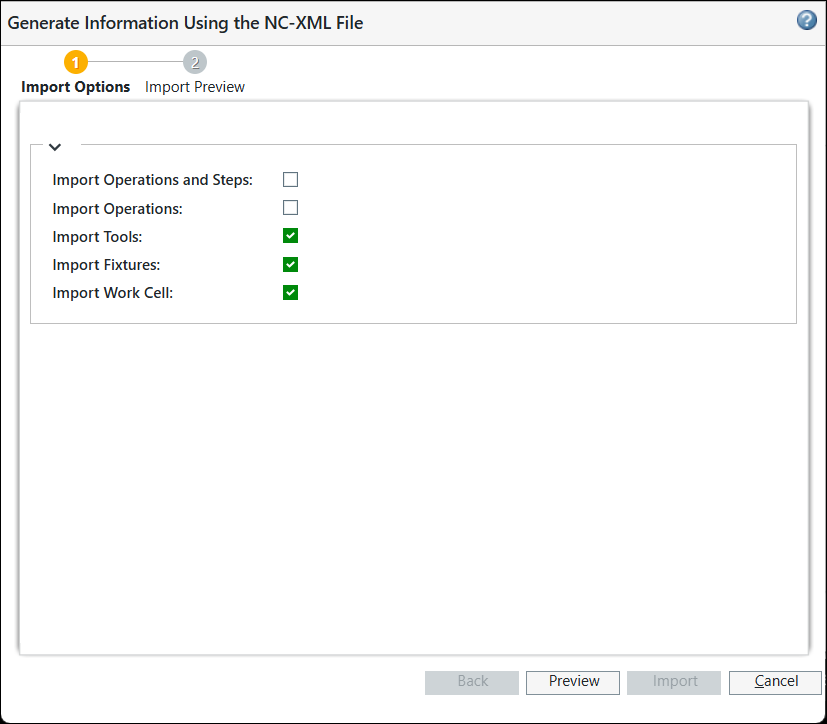

3. На шаге Опции импорта выберите опции импорта:
◦ Импорт операций и шагов - импорт информации об операциях и шагах, включенных в файл NC-XML.
◦ Импорт операций - импорт данных операций, включенных в XML-файл ЧПУ.
◦ Импорт инструментов - импорт данных инструментов, включенных в файл файл NC-XML.
◦ Импорт приспособлений - импорт данных приспособлений, включенных в XML-файл ЧПУ.
◦ Импорт производственного модуля - импорт данных производственного модуля, включенного в XML-файл ЧПУ.
 | • Последние три флажка по умолчанию установлены, как показано на рисунке. Можно внести изменения в соответствии с бизнес-требованиями. • Необходимо установить хотя бы один флажок. • Сущности, указанные в XML-файлах ЧПУ, должны присутствовать в базе данных Windchill. • Инструменты и приспособления рассматриваются в Windchill как две отдельные категории. • При установке флажка Импорт операций и шагов остальные четыре флажка становятся недоступными. Система автоматически включает в себя операции, шаги и ресурсы (инструменты, приспособления, станок) для выбора. • При установке флажка Импорт операций остальные четыре флажка недоступны. Система автоматически включает в выбор операции и ресурсы (инструменты, приспособления, станки). |

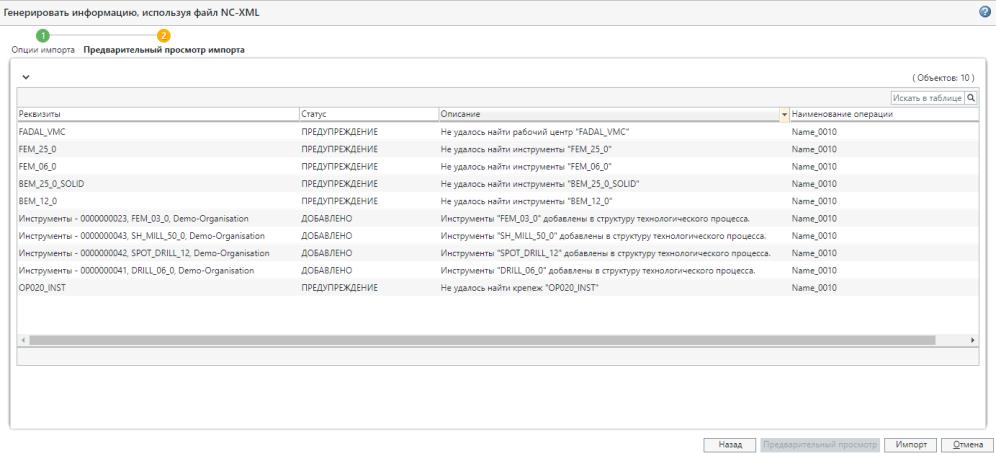

4. Щелкните Предварительный просмотр, чтобы перейти к шагу Предварительный просмотр импорта. На этом шаге система отображает информацию об импортируемых объектах. На следующем изображении показан пример информации на шаге Предварительный просмотр импорта:
Связь Manufacturing Operation to Consumable Link существует между следующими сущностями:
◦ Операция и инструмент
◦ Операция и приспособление
◦ Операция и производственный модуль
Система импортирует производственную информацию об объектах и связи Manufacturing Operation to Consumable Link.
На шаге Предварительный просмотр импорта система отображает следующие столбцы:
◦ Реквизиты - предоставляет информацию о реквизитах объекта.
◦ Статус - предоставляет информацию о статусе объекта.
◦ Описание - содержит подробную информацию об объекте.
◦ Наименование операции - сведения о наименовании операции. Инструмент, приспособление или производственный модуль будут назначены операции, отображаемой в столбце Наименование операции. Информация в этом столбце полезна при инициировании действия Генерировать информацию, используя файл NC-XML для нескольких операций.
Система отображает следующий статус в столбце Статус на шаге Предварительный просмотр импорта:
Статус | Описание |
Добавлено | Новый инструмент, приспособление или станок назначаются операциям. |
Обновлено | Существующий инструмент, приспособление или станок, назначенные операциям, будут обновлены. |
Предупреждение | Невозможно найти инструмент, приспособление или станок. |
Удалено | Существующий инструмент, приспособление или станок, назначенные операциям, удаляются. |
5. Щелкните Импорт, чтобы импортировать производственную информацию. Появится подтверждающее сообщение о том, что действие завершено. Система добавляет, обновляет или удаляет сущности, как указано в XML-файле ЧПУ.

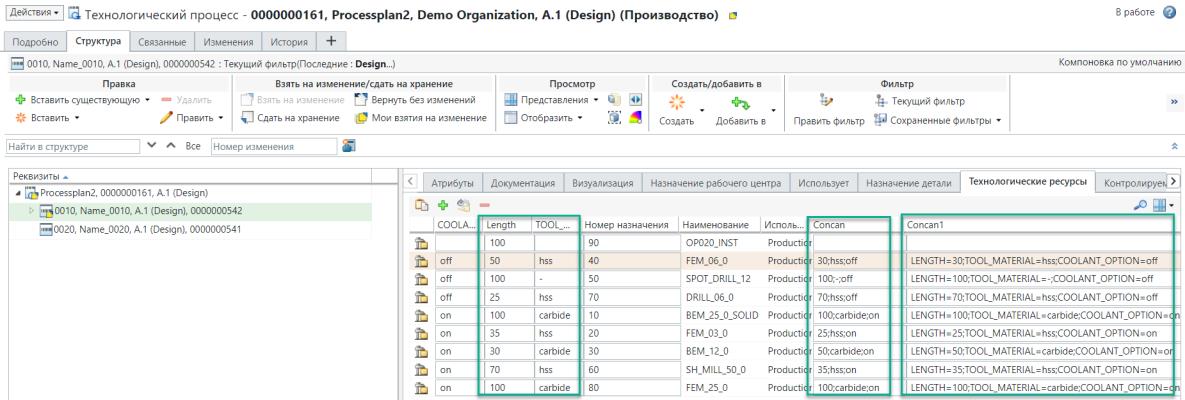

| | Связь Manufacturing Operation to Consumable Link существует между следующими сущностями: • Операция и инструмент • Операция и приспособление • Операция и производственный модуль Информация об атрибутах в этих связях также добавляется, обновляется или удаляется. Можно также просмотреть атрибуты инструментов и информацию о связи. Используйте табличное представление для добавления допустимых столбцов. Дополнительные сведения см. в разделах Настройка табличных представлений и Создание и редактирование нового табличного представления. |
Если эта таблица недоступна, можно добавить ее на новую вкладку, выбрав в меню Настроить.
| | Нажмите кнопку Отмена, чтобы прервать операцию. В этом случае инструменты не назначаются операциям. |
Ключевые моменты
• Предположим, что запущено действие Генерировать информацию, используя XML-файл ЧПУ. После его реализации были внесены изменения в тот же файл дополнительного содержимого или файл основного содержимого. В этом случае при изменении информации в присоединенном XML-файле ЧПУ можно снова использовать действие Генерировать информацию, используя XML-файл ЧПУ, чтобы обновить производственную информацию в Windchill. Процесс, описанный выше, остается без изменений. Система вносит соответствующие изменения, как указано в XML-файле ЧПУ.
Генерировать информацию, используя XML-файл ЧПУ. После его реализации были внесены изменения в тот же файл дополнительного содержимого или файл основного содержимого. В этом случае при изменении информации в присоединенном XML-файле ЧПУ можно снова использовать действие Генерировать информацию, используя XML-файл ЧПУ, чтобы обновить производственную информацию в Windchill. Процесс, описанный выше, остается без изменений. Система вносит соответствующие изменения, как указано в XML-файле ЧПУ.Для обновления после завершения реализации действия Генерировать информацию, используя файл NC-XML операция остается взятой на изменение.
Генерировать информацию, используя файл NC-XML операция остается взятой на изменение.• В случае, когда имеется несколько действительных XML-файлов ЧПУ, система отображает следующее сообщение пользователю: "Можно генерировать производственную информацию только из одного CAD-документа с присоединенным допустимым XML-файлом ЧПУ дополнительного содержимого".
• Действие Генерировать информацию, используя XML-файл ЧПУ невозможно инициировать, если выбранные операции взяты на изменение другим пользователем.
Генерировать информацию, используя XML-файл ЧПУ невозможно инициировать, если выбранные операции взяты на изменение другим пользователем.• По завершении действия Генерировать информацию, используя файл NC-XML операции, присутствующие в файле, добавляются в технологический процесс в структуре дерева технологического процесса. Кроме того, шаги, присутствующие под операциями в файле NC-XML, добавляются как подоперации под операциями. Ресурсы, используемые операциями, отображаются под операциями в структуре дерева технологического процесса. Ресурсы, используемые шагами, отображаются в структуре дерева технологического процесса под подоперациями.
С помощью свойства com.ptc.windchill.mpml.nc.ImportNCPrefix можно задать префикс для имен операций и подопераций. Префикс по умолчанию: NC_. Например, операции, добавленные в технологический процесс, отображаются как NC_OP0010, NC_OP0020 и т. д. Свойство com.ptc.windchill.mpml.nc.ImportNCPrefix находится в файле codebase/com/ptc/windchill/mpml/mpmlink.properties. Значение по умолчанию: NC_.
Свойство можно конфигурировать согласно своим бизнес-требованиям. Пример: <Property name="com.ptc.windchill.mpml.nc.ImportNCPrefix" default="JR7_"/>.
В свойстве можно не указывать никакие значения. В этом случае перед наименованиями операции и подоперации префикс не добавляется.
Настройки
Следующие настройки связаны с действием Генерировать информацию, используя XML-файл ЧПУ.
Генерировать информацию, используя XML-файл ЧПУ.• Используйте Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ, чтобы указать критерии поиска, которые будут использоваться для поиска информации о существующих инструментах и рабочем центре в базе данных Windchill, и назначить операции, созданные ЧПУ. Готовый к применению поиск основывается на атрибуте Обозначение.
• При запуске действия Генерировать информацию, используя файл NC-XML система выполняет поиск информации об инструментах и рабочем центре в базе данных Windchill. Затем инструмент или рабочий центр назначается операции в соответствии с опцией, выбранной в настройке Применимое сопоставление объектов. Используйте настройку Применимое сопоставление объектов, чтобы определить тип критериев, используемых при выполнении действия Генерировать информацию, используя файл NC-XML. Работа этой настройки зависит от значения, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ. Система ищет объект на основе значения, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ. Для настройки Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ возможными являются значения Наименование и Обозначение. Для настройки Применимое сопоставление объектов возможны следующие значения:
действия Генерировать информацию, используя файл NC-XML. Работа этой настройки зависит от значения, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ. Система ищет объект на основе значения, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ. Для настройки Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ возможными являются значения Наименование и Обозначение. Для настройки Применимое сопоставление объектов возможны следующие значения:◦ Tooling - система ищет объект "Инструменты" или "Деталь" в зависимости от значения, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ. Если обнаруживается объект "Инструменты" или "Деталь", операции назначается тот же самый объект.
◦ CAD Document - система ищет CAD-документ на основе значения, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ. При обнаружении CAD-документа операции назначается связанный ресурс.
◦ CAD Document/Tooling - система ищет CAD-документ на основе значения, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ. При обнаружении CAD-документа операции назначается связанный ресурс. Если CAD-документ не найден, система выполняет поиск объекта инструмента или детали в базе данных Windchill и назначает его операции.
• Используйте Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ, чтобы указать критерии поиска, которые будут использоваться для поиска информации о существующих инструментах и рабочем центре в базе данных Windchill, и назначить операции, созданные ЧПУ. Готовый к применению поиск основывается на атрибуте Обозначение.
• Используйте настройку Атрибут сопоставления из XML-файла ЧПУ для назначения ресурсов, чтобы определить критерии сопоставления атрибута поиска из XML-файла ЧПУ для назначения ресурсов операциям. Возможные значения Id (по умолчанию) и InstanceName. Система использует эти значения для идентификации информации об инструментах в XML-файле ЧПУ. Работа этой настройки зависит от значения, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ. Если задано значение Id, система ищет значение Id в XML-файле ЧПУ. После обнаружения значения Id информация об инструментах назначается операции на основе атрибута, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ. Если задано значение InstanceName, система ищет значение InstanceName в XML-файле ЧПУ. После обнаружения значения InstanceName информация об инструментах назначается операции на основе атрибута, заданного в настройке Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ.
• Используйте настройку Применимые типы операций числового программного управления, чтобы определить тип числовых операций, создаваемых после инициирования действияГенерировать информацию, используя файл NC-XML. Значение по умолчанию: "Операция". Укажите допустимый тип операции в соответствии с бизнес-требованиями.
действияГенерировать информацию, используя файл NC-XML. Значение по умолчанию: "Операция". Укажите допустимый тип операции в соответствии с бизнес-требованиями.Вариант использования
Для настройки Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ возможными являются значения Обозначение и Наименование. Для настройки Атрибут сопоставления из XML-файла ЧПУ для назначения ресурсов возможны следующие значения: Id и InstanceName. Рассмотрим следующие сценарии.
Значение, заданное в настройке "Критерии поиска для назначения инструментов операциям, генерируемым при помощи ЧПУ" | Значение, заданное в настройке "Сопоставление атрибута из XML-файла ЧПУ для назначения ресурсов" | Описание |
|---|---|---|
Обозначение | Id | Система ищет значение Id в XML-файле ЧПУ. Также выполняется поиск обозначения. На основе полученных данных система назначает инструмент операции. |
Обозначение | InstanceName | Система ищет инструмент InstanceName в XML-файле ЧПУ. Также выполняется поиск обозначения. На основе полученных данных система назначает инструмент операции. |
Свойства
Можно добавить или обновить свойства, упомянутые ниже, чтобы настроить реализацию действия Генерировать информацию, используя файл NC-XML. Эти свойства находятся в файле mpmlink.properties.xconf, расположенном в папке <Windchill>/codebase/com/ptc/windchill/mpml. Чтобы изменения вступили в силу, необходимо перезапустить сервер Windchill после добавления свойства в файл mpmlink.properties.xconf. Локальные или глобальные атрибуты, упомянутые в следующих свойствах, должны уже присутствовать в системе Windchill. Можно создать атрибуты с помощью утилиты Управление типами и атрибутами. Вся информация, связанная со следующими свойствами, отображается на вкладке Технологические ресурсы браузера технологического процесса. Все столбцы, отображаемые на вкладке Технологические ресурсы, недоступны в стандартной конфигурации из-за следующих свойств. Необходимо добавить их с помощью табличных представлений. Дополнительные сведения см. в разделах Настройка табличных представлений и Создание и редактирование нового табличного представления.
Имя свойства | Описание |
|---|---|

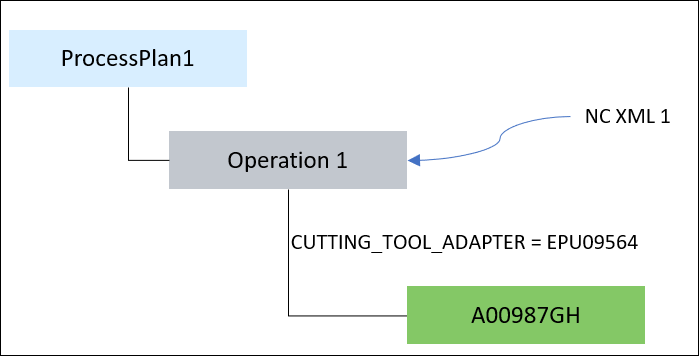

com.ptc.windchill.mpml.nc.ImportSpecificResourceAttribute | Используйте это свойство, чтобы назначить инструмент выбранной операции с использованием значений атрибутов из XML-файла ЧПУ. Сконфигурируйте это свойство в следующем формате. <Property name="com.ptc.windchill.mpml.nc.ImportSpecificResourceAttribute" default=""/> Пример: <Property name="com.ptc.windchill.mpml.nc.ImportSpecificResourceAttribute" default="CUTTING_TOOL_ADAPTER"/>. С помощью значений CUTTING_TOOL_ADAPTER инструмент создается в Windchill. Можно назначить инструмент выбранной операции, используя значения атрибутов CUTTING_TOOL_ADAPTER из XML-файла ЧПУ. |
com.ptc.windchill.mpml.nc.ImportAttributesFromXML | Некоторые атрибуты связи присутствуют в Manufacturing Operation to Consumable Link. Используйте это свойство, чтобы сохранить атрибуты этой связи. Сконфигурируйте это свойство в следующем формате. <Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXML" default=""/> Пример: <Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXML" default="LENGTH,SPINDLE_SPEED,TOLERANCE,COOLANT_OPTION,TOOL_LONG_FLAG"/>. Столбцы LENGTH, SPINDLE_SPEED, TOLERANCE и TOOL_LONG_FLAG отображаются на вкладке Технологические ресурсы браузера технологического процесса. Столбцы LENGTH и TOOL_MATERIAL подсвечиваются. В этих столбцах отображаются значения атрибутов для назначенных инструментов. Необходимо учитывать следующие факторы, связанные с этим свойством. • Можно обновить информацию о связях инструмента из XML-файла ЧПУ. • Система позволяет обновлять значения атрибутов, принадлежащих связи операции с инструментами. • С помощью этого свойства можно сопоставить атрибуты из XML-файла ЧПУ с Windchill. • Перед использованием свойства такие атрибуты, как LENGTH и TOOL_MATERIAL, должны присутствовать в базе данных Windchill. |
com.ptc.windchill.mpml.nc.ImportAttributesFromXMLForCombinedValues | Используйте это свойство, чтобы отобразить объединенные значения атрибутов для назначенных инструментов. Сконфигурируйте это свойство в следующем формате. • Для сопоставления один к одному: <Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXMLForCombinedValues" default="TOOL_MATERIAL_Mfg=TOOL_MATERIAL"/> Можно использовать сопоставление один к одному, если атрибуты в XML-файле ЧПУ и атрибуты, присутствующие в базе данных Windchill, различаются. Например, атрибут TOOL_MATERIAL_Mfg присутствует в базе данных Windchill, а атрибут TOOL_MATERIAL присутствует в XML-файле ЧПУ. Можно сконфигурировать свойство, чтобы сопоставить такие атрибуты. • Для сопоставления один ко многим: <Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXMLForCombinedValues" default="Concan=TOOL_MATERIAL,LENGTH,TOOL_LONG_FLAG;Concan1=UseOutline,SPINDLE_SPEED,TOLERANCE,COOLANT_OPTION,TOOL_LONG_FLAG"/> Столбец Concan отображается на вкладке Технологические ресурсы браузера технологического процесса. Он подсвечивается на изображении. В этих столбцах отображаются значения атрибутов для назначенных инструментов. Необходимо учитывать следующие факторы, связанные с этим свойством. • Это свойство можно использовать для сопоставления тегов и атрибутов, присутствующих в XML-файле ЧПУ и в системе Windchill. • Можно также использовать это свойство для последовательного объединения нескольких атрибутов. • В свойстве можно указать несколько значений атрибутов, разделенных запятыми. Значения, отображаемые в столбцах, разделяются точками с запятой. |
com.ptc.windchill.mpml.nc.ShowAttributeValuesAndName | Используйте это свойство, чтобы отобразить имена и значения объединенных атрибутов для назначенных инструментов. Сконфигурируйте это свойство в следующем формате: <Property name="com.ptc.windchill.mpml.nc.ShowAttributeValuesAndName" default=""/> Например: <Property name="com.ptc.windchill.mpml.nc.ImportAttributesFromXMLForCombinedValuesAndNames" default="Concan_A=TOOL_MATERIAL,LENGTH,UseOutline,SPINDLE_SPEED,TOLERANCE,COOLANT_OPTION,TOOL_LONG_FLAG"/> Столбец Concan_A отображается на вкладке Технологические ресурсы браузера технологического процесса. Он подсвечивается на изображении. • Необходимо учитывать следующие факторы, связанные с этим свойством. ◦ Можно также использовать это свойство для последовательного объединения нескольких атрибутов. ◦ В свойстве можно указать несколько значений атрибутов, разделенных запятыми. Значения, отображаемые в столбцах, разделяются точками с запятой. В столбцах отображается информация в следующем формате: Attribute Name = Attribute Value Пример: Attribute1 = Attribute1 Value; Attribute2 = Attribute2 Value. • Attribute1=Attribute1 Value;Attribute2 = Attribute2 Value • Attribute1=Attribute1 Value;Attribute2 = Attribute2 Value |
