Вариант использования 1. Создание технологического процесса на основе выражений
В этом варианте использования будет показано, как создать сгенерированный технологический процесс путем фильтрации на основе назначенных выражений некоторых связей и назначений, которые существуют в структурах производственной ведомости материалов и базового технологического процесса.
Дополнительные сведения о выражениях см. в разделе Назначение выражений.

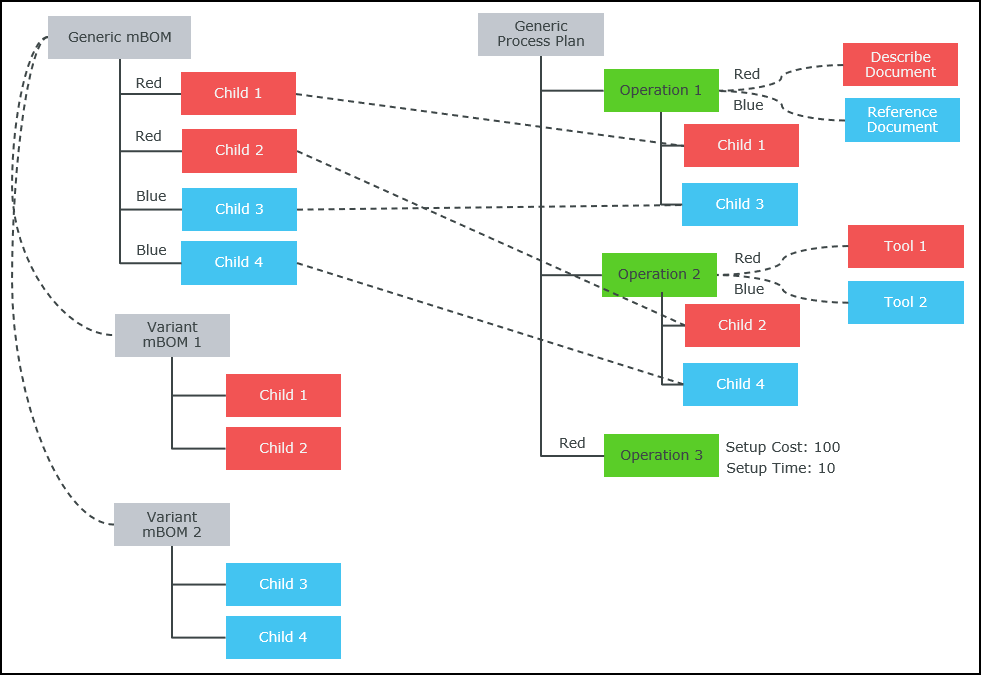

Существующие структуры базовой производственной ведомости материалов, производственной ведомости материалов исполнения и базового технологического процесса
Предположим, что в преобразователе ведомости материалов присутствуют следующие структуры базовой и производственной ведомости материалов исполнений, а в браузере технологического процесса присутствует базовый технологический процесс:
• Generic mBOM - родительская деталь конфигурируемого модуля.
• Выражение Red назначается для Child 1 и Child 2.
• Выражение Blue назначается для Child 3 и Child 4.
• Variant mBOM 1 и Variant mBOM 2 - исполнения, полученные из конфигурируемого модуля.
• На основе выражения Red, Child 1 и Child 2 добавляются под Variant mBOM 1.
• На основе выражения Blue, Child 3 и Child 4 добавляются под Variant mBOM 2.
• Generic Process Plan - технологический процесс, связанный с конфигурируемым модулем.
• Child 1 и Child 3 назначаются для Operation 1, т. е. связываются с Describe Document и Reference Document.
• Child 2 и Child 4 назначаются для Operation 2, т. е. связываются с Tool 1 и Tool 2.
• Setup Cost и Setup Time являются атрибутами, назначенными Operation 3 в соответствии с выражением Red.
Создание сгенерированных технологических процессов из заданных структур для выражения Red
1. В браузере технологического процесса откройте Generic Process Plan и Variant mBOM 1 в окне выбора дерева с помощью действия Открыть связанный объект.
2. Выберите Variant mBOM 1, щелкните правой кнопкой мыши пункт Generic Process Plan и выберите Генерировать технологические процессы.
3. Нажмите кнопку OK.

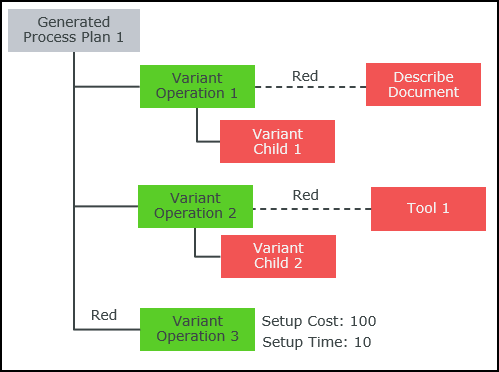

Сгенерированный технологический процесс для выражения Red
Для выражения Red создается технологический процесс. Generated Process Plan 1 отображается на вкладке Сгенерированные технологического процессы в браузере технологического процесса.
• Отфильтровываются все назначения и связи с выражением Blue из Variant Operation 1 и Variant Operation 2 в Generated Process Plan 1.
• Поскольку выражение Red назначается для Variant Operation 3, атрибуты Setup Cost и Setup Time переносятся из Generic Process Plan.
Создание сгенерированных технологических процессов из заданных структур для выражения Blue
1. В браузере технологического процесса откройте Generic Process Plan и Variant mBOM 2 в окне выбора дерева с помощью действия Открыть связанный объект.
2. Выберите Variant mBOM 2, щелкните правой кнопкой мыши Generic Process Plan и выберите Генерировать технологические процессы.
3. Нажмите кнопку OK.
Сгенерированный технологический процесс для выражения Blue
Для выражения Red создается технологический процесс. Generated Process Plan 2 отображается на вкладке Сгенерированные технологического процессы в браузере технологического процесса.
• Отфильтровываются все назначения и связи с выражением Red из Variant Operation 1 и Variant Operation 2 в Generated Process Plan 2.
• Variant Operation 3 не переносится из Generic Process Plan, так как ему назначено выражение Red.
 | Если нужно создать сгенерированные технологические процессы для выражений Red и Blue одновременно, откройте общий родительский объект для Variant mBOM 1 и Variant mBOM 2 в окне выбора дерева на шаге 1. На шаге 2 выберите Variant mBOM 1 и Variant mBOM 2 в соответствии с Generic Process Plan. |
