Создание нескольких сборок с разбиениями в дочернем представлении из сборок в дочернем представлении
Используйте действие
Создать сборки с разбиениями в дочернем представлении, чтобы создавать сборки с разбиениями в дочернем представлении из сборок в дочернем представлении.
Создать сборки с разбиениями в дочернем представлении, чтобы создавать сборки с разбиениями в дочернем представлении из сборок в дочернем представлении.Чтобы создать несколько сборок с разбиениями в дочернем представлении из существующих сборок в дочернем представлении, выполните следующие шаги.
1. Выберите одну или несколько сборок в дочернем виде.
 | Все выбранные сборки должны иметь одну и ту же промежуточную родительскую деталь. |
2. В дочернем представлении выберите
Создать/добавить > Создать сборки с разбиениями. Откроется диалоговое окно Создать сборки с разбиениями. Оно содержит шаги Собрать как и Задать параметры.
Создать/добавить > Создать сборки с разбиениями. Откроется диалоговое окно Создать сборки с разбиениями. Оно содержит шаги Собрать как и Задать параметры.Действие Собрать как позволяет создать новую сборку или использовать существующую. Сведения о существующей сборке (при наличии) отображаются на этом шаге.
3. На шаге Собрать как выполните следующие действия в соответствии со своими бизнес-требованиями.
◦ Щелкните
"Добавить строку", чтобы создать новую строку. Укажите имя для сборки и (необязательно) укажите подробные сведения о типе Представление, Расположение, Тип ведомости материалов и Альтернативная ведомость материалов.
"Добавить строку", чтобы создать новую строку. Укажите имя для сборки и (необязательно) укажите подробные сведения о типе Представление, Расположение, Тип ведомости материалов и Альтернативная ведомость материалов.| | • Новую строку можно добавить, даже если существующая сборка с разбиениями присутствует в разделе Создать сборки с разбиениями. • В поле Расположение выберите значение Автовыбор папки, если нужно, чтобы субподрядная структура была создана в папке изделия, в которой уже находится выбранная деталь. В противном случае выберите значение Выбрать папку и щелкните значок  , чтобы задать путь к альтернативной папке. По умолчанию в текстовом поле Выбрать папку отображается значение, заданное в настройках Контекст и Расположение, находящихся в разделе Создание дочерних. Если в настройках Контекст и Расположение не указано значение, система рассматривает расположение детали, для которой было вызвано действие Создать сборки с разбиениями, как значение по умолчанию в текстовом поле Выбрать папку. |
◦ Используйте значок
"Удалить выбранную строку", чтобы удалить вновь добавленные строки.
"Удалить выбранную строку", чтобы удалить вновь добавленные строки.◦ Можно также использовать действие "Задать расположение", чтобы задать расположение. Откроется окно Задать расположение, когда вы щелкните значок "Задать расположение". Выберите Контекст и Папка, а затем нажмите кнопку OK. Можно просмотреть содержимое выбранной папки, щелкнув Открыть. Дополнительные сведения см. в разделе Сведения о действии "Задать расположение" в MPMLink.
"Задать расположение", чтобы задать расположение. Откроется окно Задать расположение, когда вы щелкните значок "Задать расположение". Выберите Контекст и Папка, а затем нажмите кнопку OK. Можно просмотреть содержимое выбранной папки, щелкнув Открыть. Дополнительные сведения см. в разделе Сведения о действии "Задать расположение" в MPMLink.| | Для доступа к указанным папкам необходимо иметь соответствующие разрешения. |
◦ На шаге Собрать как в списке Тип отображаются все типы и подтипы деталей, которые присутствуют в разделе Деталь утилиты Управление типами и атрибутами. Дополнительные сведения см. в разделе Работа с утилитой "Управление типами и атрибутами".
| | • Ресурсы, перечисленные в разделе Деталь утилиты Управление типами и атрибутами, не перечисляются в списке Тип. • Деталь или поддеталь по умолчанию, отображаемая в списке Тип, зависит от значения, заданного в следующих настройках: ◦ > > ◦ Список сопоставления типов преобразования структуры |
◦ Выберите сборки и щелкните
"Править значение атрибута", чтобы задать любой из обязательных динамических атрибутов объектов, выбранных для действия. В окне Править значение атрибута список Задать содержит список обязательных динамических атрибутов объектов, показанных на данный момент в столбцах на вкладке Собрать как. В зависимости от атрибутов, выбранных в списке Задать, поле Для содержит список или панель ввода. Нажмите кнопку Применить, чтобы задать значение и оставить диалоговое окно Править значение атрибута открытым. Или нажмите кнопку OK, чтобы закрыть диалоговое окно Править значение атрибута и вернуться к шагу Собрать как, где будет показано новое заданное значение. Дополнительные сведения см. в разделе Настройка значений атрибутов.
"Править значение атрибута", чтобы задать любой из обязательных динамических атрибутов объектов, выбранных для действия. В окне Править значение атрибута список Задать содержит список обязательных динамических атрибутов объектов, показанных на данный момент в столбцах на вкладке Собрать как. В зависимости от атрибутов, выбранных в списке Задать, поле Для содержит список или панель ввода. Нажмите кнопку Применить, чтобы задать значение и оставить диалоговое окно Править значение атрибута открытым. Или нажмите кнопку OK, чтобы закрыть диалоговое окно Править значение атрибута и вернуться к шагу Собрать как, где будет показано новое заданное значение. Дополнительные сведения см. в разделе Настройка значений атрибутов.| | Если атрибуты динамического типа изменяются после добавления строк в диалоговом окне Создать сборки с разбиениями, записи добавленных строк больше не являются видимыми. Список Тип также обновится. |
◦ Установите флажок Заменить все использования в структуре, чтобы заменить все использования выбранной сборки новой созданной сборкой с разбиениями.
4. Нажмите кнопку Далее, чтобы перейти на вкладку Задать параметры.
5. На вкладке Задать параметры отображаются атрибуты выбранной детали и ее дочерних деталей первого уровня.
Атрибут | Описание | ||
|---|---|---|---|
Количество | Предоставляет информацию о количестве дочерних деталей первого уровня. | ||
Существующий дочерний объект | Создает сборку с разбиениями в существующем дочернем объекте.
• Список Существующий дочерний объект пуст, если дочерних объектов не существует. • Список Тип преобразования активируется, если не выбрано ни одного дочернего объекта из списка Существующий дочерний объект . | ||
Тип преобразования | Выберите один из следующих типов преобразования. • Добавить такую же - этот вариант выбран по умолчанию в столбце Тип преобразования. Выберите эту опцию, если требуется, чтобы детали использовались как есть. В этом случае обозначение детали и представление деталей, потребляемых в дочернем представлении, остаются неизменными. Поведение действия Добавить такую же аналогично действию Вставить в преобразователе вед. материалов. • Создать ветвь - поведение действия "Создать ветвь" аналогично действию Вставить как новую ветвь в преобразователе вед. материалов. В этом случае обозначение детали для деталей, потребляемых в дочернем представлении, остается неизменным; однако представление изменяется. • Создать деталь - поведение действия Создать деталь аналогично действию Вставить как новую деталь в преобразователе вед. материалов. В этом случае обозначение детали и представление деталей, потребляемых в дочернем представлении, изменяются. Используйте действие "Править значение атрибута" на шаге Задать параметры, чтобы выбрать один и тот же тип преобразования для нескольких сборок с разбиениями. Для этого выберите сборки, для которых нужно задать тип преобразования, и щелкните Править значение атрибута. Откроется диалоговое окно Править значение атрибута. В диалоговом окне Править значение атрибута в списке Задать содержатся те же опции, что и в столбце Тип преобразования. Выберите одну из опций и нажмите кнопку ОК.
|
Можно также использовать следующие действия, доступные на вкладке Задать параметры:
Действие | Описание |
|---|---|
"Показать вхождения" и "Скрыть вхождения" | При выборе каждое вхождение детали отображается как отдельный объект на вкладке Задать параметры. Если вхождения скрыты, можно определить число вхождений детали в столбце Количество. |
Включить выбор в структуре/Выключить выбор в структуре | Если выбрано, выбранные деталь или вхождение на вкладке Задать параметры подсвечиваются и являются выбранными в дочерней структуре дерева и на вкладке Визуализация. |
6. Нажмите кнопку Готово. Создаются новые сборки с разбиениями.
◦ Если установлен флажок Заменить все использования в структуре на шаге Собрать как, все использования выбранной сборки будут заменены на сборку с разбиениями.
◦ Если флажок Заменить все использования в структуре на шаге Собрать как не установлен, только использование выбранной сборки заменяется на сборку с разбиениями.
Ключевые моменты, связанные с действием "Создать сборки с разбиениями" в дочернем представлении
При использовании действия Создать/добавить > Создать сборки с разбиениями необходимо учитывать следующие факторы.

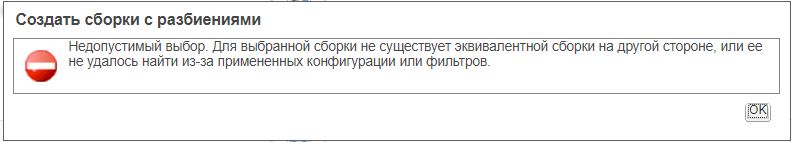

Создать/добавить > Создать сборки с разбиениями необходимо учитывать следующие факторы.• При выборе неэквивалентной детали и инициализации действия Создать/добавить > Создать сборки с разбиениями в дочернем представлении появляется следующее сообщение об ошибке.
Создать/добавить > Создать сборки с разбиениями в дочернем представлении появляется следующее сообщение об ошибке.
• Действие Создать сборки с разбиениями выключается, если в дочернем представлении выбрано несколько деталей.
Создать сборки с разбиениями выключается, если в дочернем представлении выбрано несколько деталей.
