Создание сопоставлений импорта для жизненных циклов реплицированных объектов
Импортированные реплицированные объекты обычно назначаются шаблону жизненного цикла, указанному в экспортируемом ZIP-файле. В этом случае они должны назначаться пользовательским шаблонам жизненного цикла, описанным в разделе Создание пользовательского шаблона жизненного цикла для реплицированных объектов. Это достигается путем создания сопоставлений импорта жизненного цикла перед импортом объектов.
1. Откройте утилиту Управление сопоставлением и выберите действие Определить сопоставление для экспорта установки Windchill.
2. Выберите вкладку Жизненный цикл в окне Определить сопоставление и добавьте строки, необходимые для сопоставления с пользовательским шаблоном всех состояний из экспортируемого шаблона жизненного цикла. Например, предопределенный жизненный цикл "Стандартный" имеет три состояния: "В работе", "Выпущено" и "Отменено". Таким образом, для сопоставления необходимы три строки.

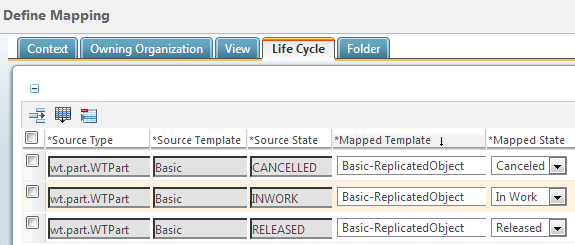

3. Заполните поля сопоставления, чтобы каждое исходное состояние сопоставлялось с соответствующим целевым состоянием. Обратите внимание, что эта утилита определяет значения "Исходные" как значения, поступающие из экспортируемой установки Windchill, а значения "Сопоставленные" - как значения, определенные в импортируемой установке Windchill. Обратите также внимание, что значения "Исходные" берутся непосредственно из ZIP-файла и не локализованы, в то время как сопоставленные значения содержат локализованный текст. Так, для примера шаблона жизненного цикла "Стандартный", который нужно использовать для реплицированных объектов WTPart, используются следующие сопоставления:
4. Повторите этот процесс для всех реплицируемых типов объектов.
5. По завершении всех сопоставлений нажмите кнопку ОК или "Применить", чтобы сохранить их.

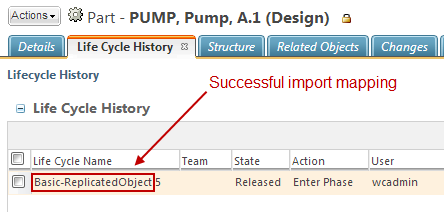

6. После завершения импорта можно проверить правильность сопоставлений, просмотрев историю жизненного цикла реплицированных объектов. Обратите внимание, что если на информационной странице реплицируемых объектов еще не отображается "История жизненного цикла", можно добавить новую вкладку для включения этой информации. Например, для реплицируемого объекта Pump, описанного в разделе Ожидаемый результат, отображается следующая "История жизненного цикла":
