Подстановки расхождения
Windchill обеспечивает отслеживание временных подстановок деталей в структуре изделия (BOM) с помощью таблицы Подстановки расхождения и действия Добавить подстановки расхождения.
Доступностью этой таблицы и действия управляет свойство wt.change2.enableVarianceSubstitutes.
Если для свойства задано значение true, таблица Подстановки расхождения отображается под таблицей Изменяемые объекты, а действие Добавить подстановки расхождения, доступное по щелчку правой кнопкой мыши, включено для таблицы Изменяемые объекты.
Если задано значение false, таблица и действие не отображаются.
 |
Это свойство станет устаревшим в будущем выпуске после полной реализации функции.
|

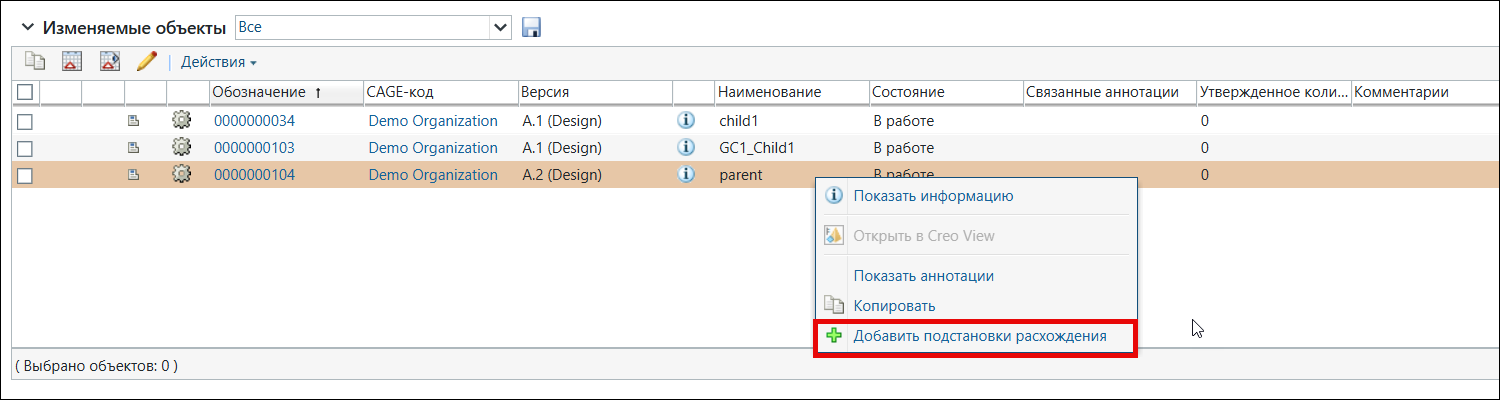

Добавление действия "Подстановки расхождения" в таблице "Изменяемые объекты"
Это действие доступно в контекстном меню таблицы Изменяемые объекты.
Чтобы добавить подстановку расхождения, щелкните правой кнопкой мыши изменяемый объект в таблице Изменяемые объекты и выберите команду
Добавить подстановки расхождения. Откроется страница Добавить подстановки расхождения, отображающая Атрибуты связи подстановки.
Добавить подстановки расхождения. Откроется страница Добавить подстановки расхождения, отображающая Атрибуты связи подстановки.| | Это действие включается, только когда у изменяемого объекта есть одна или несколько дочерних деталей. Если деталь не является родительской деталью, это действие отключено. |

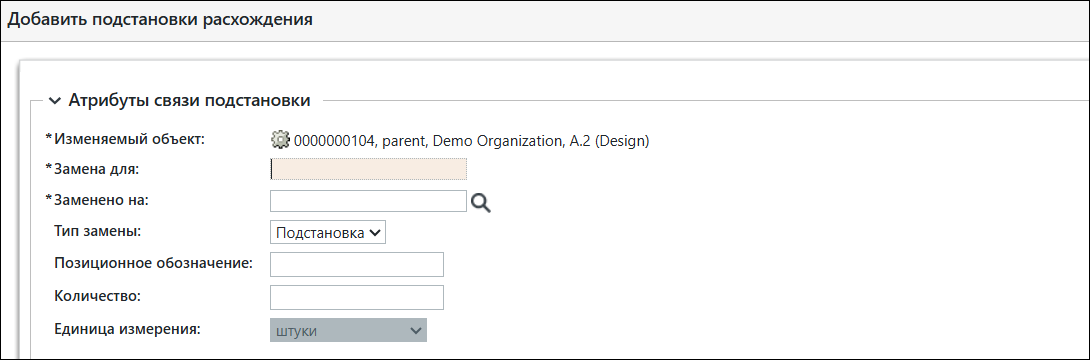

Добавление атрибутов подстановок расхождения и связей подстановки
Страница Добавить подстановки расхождения открывается, если щелкнуть правой кнопкой мыши любой изменяемый объект в таблице Изменяемые объекты для расхождений и выбрать действие Добавить подстановки расхождения.
действие Добавить подстановки расхождения.
На странице отображаются следующие атрибуты связей подстановки.
Атрибут | Описание |
|---|---|
Изменяемые объекты | Показывает изменяемый объект и сведения о нем, где дочерняя деталь будет заменена заменяющей деталью. |
Замена для | Отображаются только дочерние детали, непосредственно связанные с выбранной родительской деталью в структуре первого уровня изменяемого объекта. Например, если у изменяемого объекта есть три дочерние детали первого уровня, будут показаны только эти три детали. |
Заменено на | Указывает заменяющую деталь. Можно просто ввести обозначение детали или использовать значок поиска  , чтобы найти ее в окне Заменено на.Функция поиска детали возвращает детали, расположенные на первом уровне в структуре изменяемого объекта. Если в структуре существует несколько использований дочерней детали, функция быстрого предложения отображает все вхождения этой детали в результатах поиска. Для выбора правильной заменяющей детали можно использовать значения атрибутов "Номер позиции" и "Поисковое обозначение". |
Тип замены | Указывает тип замены. По умолчанию выбран предопределенный тип замены. Это значение можно изменить с помощью списка меню, если определены дополнительные типы замены. Чтобы добавить или определить тип замены подстановки по умолчанию, используйте утилиту Настроить моделируемые перечисления. Дополнительные сведения см. в разделе Утилита "Настроить моделируемые перечисления". |
Позиционное обозначение | Буквенно-цифровой код, который определяет конкретные вхождения детали в сборке. |
Количество | Определяет число заменяющих деталей в сборке. |
Единица измерения | Единица измерения для количества. Выберите единицу из списка; например, штуки. |
После указания подробностей для опций Атрибуты связи подстановки и нажатия кнопки Применить информация добавляется в таблицу Подстановки расхождения.
Нельзя добавлять повторяющуюся запись для одного и того же изменяемого объекта.

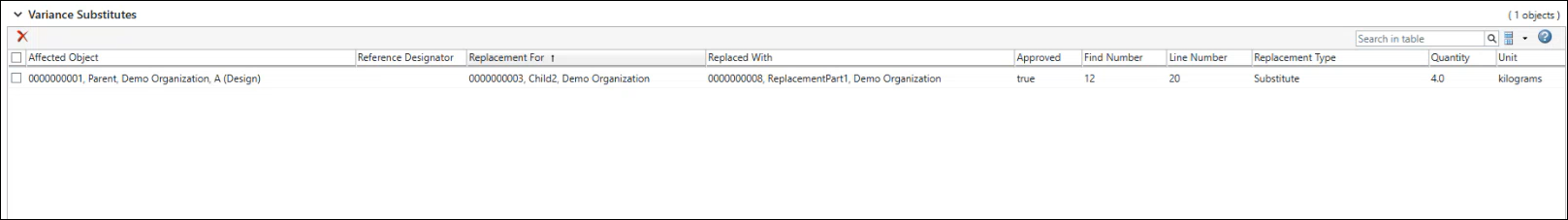

Таблица "Подстановки расхождения"
Эта таблица отображается под таблицей Изменяемые объекты. В ней подробно отображаются Атрибуты связи подстановки, которые применены на странице Добавить подстановки расхождения для конкретного изменяемого объекта.
Эта таблица доступна только для чтения. Существующие записи править невозможно. Однако можно удалить любую запись, используя значок
, а затем добавить для изменяемого объекта подстановку расхождения с требуемыми спецификациями.
, а затем добавить для изменяемого объекта подстановку расхождения с требуемыми спецификациями.Если для детали существует утвержденная подстановка в браузере структуры детали (PSB), в столбце Утверждено отображается значение true, показывающее, что деталь утверждена в качестве замены для подстановки.
Управление ссылками подстановки расхождения
На связи подстановки расхождения влияют следующие сценарии:
• При удалении расхождения связанные связи подстановки расхождения и их отслеживание для заменяющей детали навсегда удаляются.
• При исправлении расхождения связи подстановки переносятся в следующую ревизию.
• При удалении изменяемого объекта из расхождения также удаляется связанная связь подстановки расхождения.
• При перемещении расхождения сохраняются все соответствующие связи изменяемых объектов и записи подстановки расхождения.
• При итерации изменяемого объекта также переносится соответствующая связь подстановки расхождения.
• При создании новой ревизии родительского объекта (изменяемого объекта) связь подстановки расхождения не переносится.
