Задание конфигурации рабочей области, ориентированной на CAD
Можно использовать рабочую область для организации различных заданий и управления ими. Для задания, созданного на основе конкретной конфигурации структуры детали, можно задавать спецификации конфигурации рабочей области, обеспечивающие добавление определенного набора объектов в правильные версии при помощи действия Добавить в рабочую область.
Чтобы задать спецификацию конфигурации, обеспечивающую добавление объектов в правильные версии, выполните следующие действия.
1. Создайте рабочую область.
2. В меню Действие рабочей области выберите Править настройки.

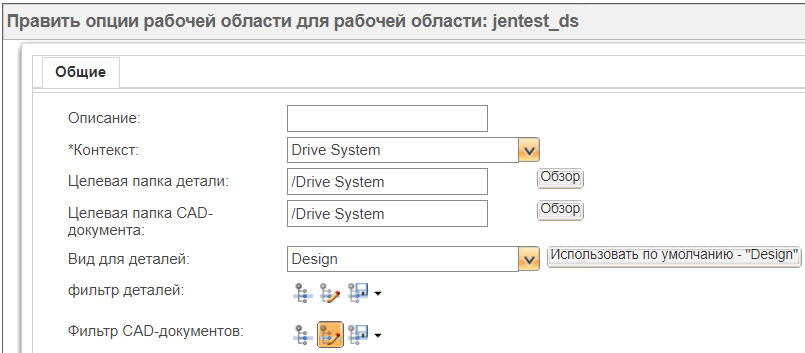

3. В окне Править опции рабочей области для рабочей области <наименования рабочей области> задайте для параметра Тип обработки зависимостей значение Структура CAD-документа, если она сконфигурирована как видимая.
4. Задайте спецификации конфигурации, которые должны использоваться для выбора версий, в меню > .
 | Действие Открыть для собственного инструмента CAD всегда следует за опцией Фильтр CAD-документов в настройках рабочей области, если действие неявно добавляется в рабочую область. Однако действие Добавить в рабочую область необходимо конфигурировать так, чтобы в рабочей области использовался Фильтр CAD-документов. Дополнительные сведения см. в разделе Настройки рабочей области. |
Существуют сценарии, в которых необходимо внести изменения в установленную конфигурацию, но требуется, чтобы CAD-инструмент использовал последнюю версию объектов, связанных с извещением об изменении. В таких сценариях можно задать фильтр Как сохранено для родительской сборки верхнего уровня в фильтре по умолчанию рабочей области или Добавить в рабочую область, чтобы гарантировать, что при открытии и добавлении в рабочую область подсборок или чертежей они не перезаписывают нужную конфигурацию родителя верхнего уровня. Это особенно полезно при попытке оценить, как изменения компонентов будут работать относительно состояния Выпущено CAD-сборки верхнего уровня. Дополнительные сведения об указании спецификации конфигурации "Как сохранено" см. в разделе Определение спецификации конфигурации "Как сохранено".
