VCS를 사용한 축소판 생성
Visualization Content Service(VCS)에서 축소판 탐색기 또는 세부 정보 페이지에 표시되는 2D 및 3D 축소판을 생성할 수 있습니다.
VCS를 사용하면 Windchill의 다음 등록 정보로 축소판 생성을 활성화할 수 있습니다.
• wvs.vcs.supportedworkers = THUMBNAIL
• enable.thumbnail = true
VCS를 사용한 축소판 생성이 활성화된 경우 다음 시나리오에서 축소판이 생성됩니다.
• CAD 작업자 또는 비CAD 작업자 게시 작업
• 서버 생성 표현
• 스케줄러 기반 축소판 생성
Windchill 관리자는 전용 축소판 작업자를 구성하거나 축소판 생성을 위해 등록 정보를 설정할 필요가 없습니다. VCS를 사용하여 축소판을 생성하도록 Windchill을 구성하면 thumbnail.usecadagent와 같은 등록 정보는 무시됩니다. 서버측 축소판 생성을 위해 Windchill에 Windchill용 Creo View Adapter를 설치할 필요는 없습니다. 그러나 보기 가능 항목 압축 유틸리티에는 여전히 필요할 수 있는 시나리오가 있을 수 있습니다.
축소판 생성 프로세스는 다음과 같습니다.
1. Windchill에서 게시 작업을 트리거합니다.
2. Windchill에서는 게시 작업에서 축소판이 생성되었는지 검증합니다.
3. Windchill에서 주요 상위 표현을 업데이트하고 콘텐츠를 업로드합니다.

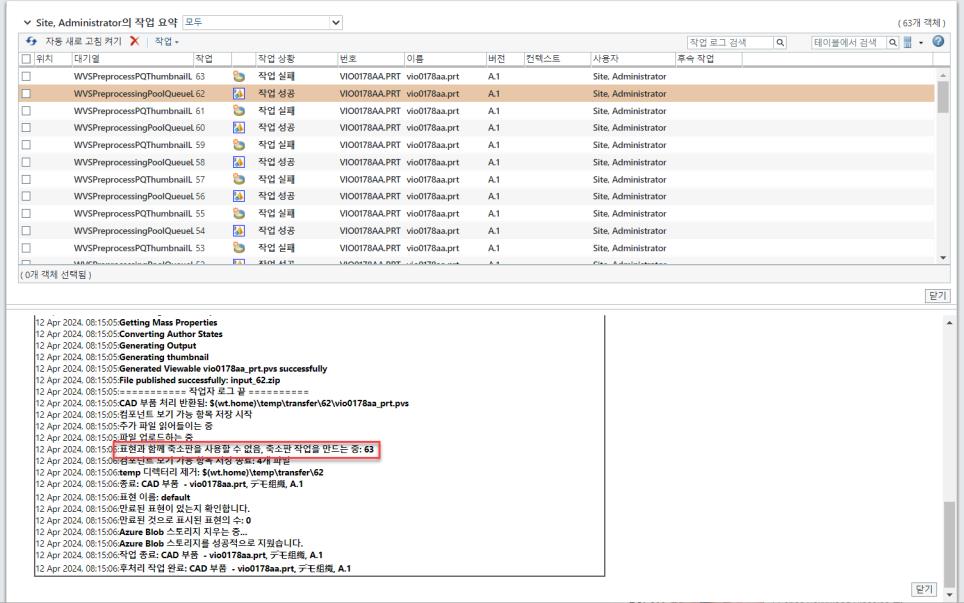

4. 축소판이 생성되지 않은 경우 Windchill에서 새 축소판 작업을 만듭니다. WVS 작업 모니터에 로그가 Thumbnails unavailable with representation, creating Thumbnail Job으로 표시됩니다. 이 메시지와 함께 WVS는 작업 모니터에서 해당 축소판 작업을 검색하는 데 활용할 수 있는 새 축소판 작업 ID도 작성합니다.

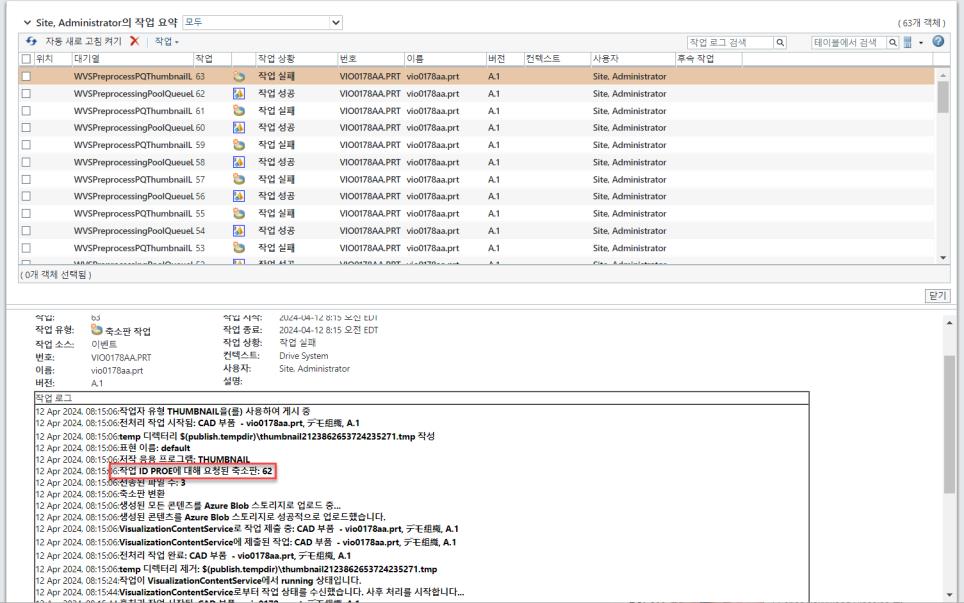

5. 축소판이 상위 작업과 동일한 우선 순위로 VCS 축소판 대기열에 추가됩니다.
 | • 축소판 생성 중 Windchill은 표현 콘텐츠를 다운로드합니다. 다운로드할 파일 수는 thumbnail.filelimit 등록 정보로 제어되며 제한 기본값은 800개로 설정되어 있습니다. 자세한 내용은 Windchill Visualization Service 등록 정보를 참조하십시오. • 게시 및 축소판 제어를 통해 축소판 생성이 제한된 문서의 경우 축소판 작업이 트리거되지 않습니다. 자세한 내용은 게시 및 축소판 제어 정보를 참조하십시오. • Windchill은 볼 수 있는 표현이 없는(빈 표현) 표현에 대해 VCS에 대한 축소판 생성 요청을 건너뜁니다. 작업 로그에 Thumbnail Generation Skipped - The representation contains no content for generating thumbnails. 메시지가 표시됩니다. |
