표준 수집 작업 사용
작업의 두 가지 주요 하위 유형은 다음과 같습니다.
• 표준 수집 작업
다음은 표준 수집 작업의 두 가지 하위 유형입니다.
•
표준 검수 작업 - 표준 검수 작업은 기술자 또는 감독자의 공식적인 승인을 나타냅니다. 검수에는 특정 작업의 완료를 확인하기 위해 한 명 이상의 자격을 갖춘 개인으로부터 공식 승인을 받는 것이 포함됩니다. 검수는 계속 진행하기 전에 필요한 모든 확인 및 검증이 수행되었는지 확인합니다. 표준 검수 작업을 사용하여 중요 공정 체크포인트에서 공식 승인을 강제 적용합니다.
표준 검수 작업 - 표준 검수 작업은 기술자 또는 감독자의 공식적인 승인을 나타냅니다. 검수에는 특정 작업의 완료를 확인하기 위해 한 명 이상의 자격을 갖춘 개인으로부터 공식 승인을 받는 것이 포함됩니다. 검수는 계속 진행하기 전에 필요한 모든 확인 및 검증이 수행되었는지 확인합니다. 표준 검수 작업을 사용하여 중요 공정 체크포인트에서 공식 승인을 강제 적용합니다.•
표준 데이터 수집 작업 - 데이터 수집은 제조 과정에서 높은 수준의 품질 및 규정 준수를 유지하는 데 매우 중요합니다. 여기에는 생산 공정의 다양한 단계에서 구체적인 측정값과 정보를 기록하는 것이 포함됩니다. 이러한 측정값은 보통 제작되는 제품의 특성과 일치합니다. 표준 데이터 수집 작업을 사용하여 제조 과정에서 공정 관련 측정값을 캡처하고 검증합니다. 이 작업을 사용하면 현장에서 직접 데이터를 검증할 수 있습니다. 이 작업을 사용하면 다양한 데이터 수집 항목을 분류할 수 있습니다.
표준 데이터 수집 작업 - 데이터 수집은 제조 과정에서 높은 수준의 품질 및 규정 준수를 유지하는 데 매우 중요합니다. 여기에는 생산 공정의 다양한 단계에서 구체적인 측정값과 정보를 기록하는 것이 포함됩니다. 이러한 측정값은 보통 제작되는 제품의 특성과 일치합니다. 표준 데이터 수집 작업을 사용하여 제조 과정에서 공정 관련 측정값을 캡처하고 검증합니다. 이 작업을 사용하면 현장에서 직접 데이터를 검증할 수 있습니다. 이 작업을 사용하면 다양한 데이터 수집 항목을 분류할 수 있습니다.표준 데이터 수집 작업의 주요 목적은 두께, 온도, 전압 등과 같은 구체적인 매개변수를 캡처하는 것입니다. 표준 데이터 수집 작업은 SCC(표준 제어 특성)를 최대 2개 즉, 일반 SCC 1개와 컨텍스트 내 SCC 1개를 지원합니다. 유형이 같은 SCC를 두 개 이상 할당할 수는 없습니다.
표준 검수 작업과 표준 데이터 수집 작업을 사용하여 향상된 품질, 추적 가능성 및 작업 효율성을 보장할 수 있습니다. 이러한 작업은 작업 현장에서 품질을 보증하고 규정을 준수하도록 하며,
 | 표준 수집 작업은 주로 자리 표시자 역할을 합니다. 주요 기능은 표준 검수 작업 및 표준 데이터 수집 작업을 사용하여 구현됩니다. |
키 포인트
• 표준 데이터 수집 작업은 표준 또는 일반 작업 아래에만 추가할 수 있습니다.
• 표준 검수 작업은 표준 또는 일반 작업 아래에만 추가할 수 있습니다.
• 표준 데이터 수집 작업은 SCC(표준 제어 특성)를 최대 2개 즉, 일반 SCC 1개와 컨텍스트 내 SCC 1개를 지원합니다. 유형이 같은 SCC를 두 개 이상 할당할 수는 없습니다.
• 하위 노드는 표준 검수 및 데이터 수집 작업에 대해 지원되지 않습니다. 즉, 이제 표준 데이터 수집 작업이나 표준 검수 작업 아래에 하위 작업 홀더를 작성할 수 없습니다. 여기에는 다른 작업 및 표준 절차가 포함됩니다.
• 또한 제조 표준 그룹 아래에서 표준 데이터 수집 작업 및 표준 검수 작업의 재사용 가능 카탈로그를 작성할 수 있습니다. 따라서 공정 계획을 효율적으로 작성할 수 있습니다. 검수 카탈로그에는 사전 정의된 검수 유형이 포함되어 있습니다. 예를 들어, BO1, BO2, BO3, BO4 등입니다. 데이터 수집 카탈로그에는 온도, 전압, 진동 수준 및 일련 번호와 같은 매개변수가 포함됩니다.
• 표준 제어 특성의 컨텍스트별 지정 - 표준 제어 특성은 데이터 수집과 같은 보조 작업이 아니라 주 작업(예: 프레임 제조)과 함께 컨텍스트에서 지정되어야 합니다. 이렇게 하면 소유권과 관련성이 유지됩니다. 예를 들어, 용접 이음매 두께와 관련된 SCC는 데이터 수집 작업이 아닌 프레임 제작 작업에 지정됩니다.
• 기술 연결 및 검수 작업 - 검수 작업은 특정 기술에 연결하여 품질 검사를 실시할 수 있습니다. 예를 들어, 용접 품질 검수 작업은 용접 검사관 기술에 연결됩니다. 진행하기 전에 검사관의 승인이 반드시 필요합니다. 데이터 수집이 필요 없는 경우 검수 작업을 독립적으로 사용할 수도 있습니다. 예를 들어, 뒷바퀴와 앞바퀴를 장착하는 경우에는 검수 작업만 사용되며 여기에는 조립 기술자의 승인이 필요합니다.
• 선택적 데이터 수집 - 제조업체는 작업의 특성에 따라 DC 작업을 선택적으로 적용할 수 있습니다. 예를 들어, 시트 장착에는 높이 데이터 수집이 필요하지만 핸들바는 치수가 고정되어 있어 핸들바 장착에는 데이터 수집이 필요하지 않습니다.
표준 데이터 수집 작업 삽입
공정 계획 브라우저에서 사용 가능한 특정 작업을 사용하여 표준 데이터 수집 작업 여러 개를 삽입할 수 있습니다. 이러한 작업 중 일부에는 삽입, 기존 삽입, 작업 삽입 및 뒤에 작업 삽입이 포함됩니다. 공정 계획 브라우저에서 새 작업을 사용하여 표준 데이터 수집 작업을 하나만 삽입할 수 있습니다.
| | • 이러한 작업을 시작할 때 해당 대화 상자의 유형 필드에서 표준 데이터 수집 작업을 선택해야 합니다. • 표준 데이터 수집 작업을 여러 개 삽입하면 필수 속성에 기본값이 자동으로 지정되고 선택적 필드에서는 사전 정의된 초기 값을 수신합니다. 표준 데이터 수집 작업을 하나만 삽입하면 필수 필드의 값을 수동으로 입력해야 합니다. 필수 속성은 앞에 별표가 표시되는 필드입니다. |
단일 표준 데이터 수집 작업 삽입
1. 공정 계획 브라우저에서 유효한 작업 홀더를 선택하고 새 작업을 시작합니다. 여기서 작업 홀더는 일반 또는 표준 작업만 될 수 있습니다.

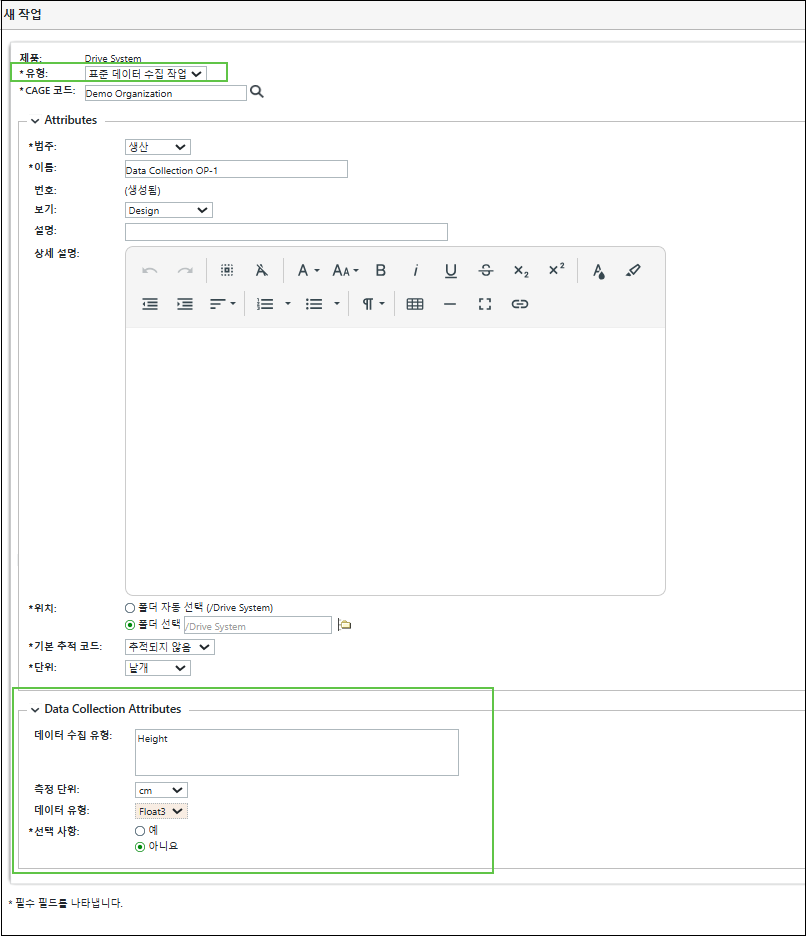

2. 새 작업 대화 상자의 유형 필드에서 표준 데이터 수집 작업을 선택해야 합니다.
3. 표준 데이터 수집 작업의 경우 속성 및 데이터 수집 속성 섹션이 표시됩니다.
| | 새 작업 대화 상자에 표시되는 대부분의 속성에 대한 정보는 표준 작업 작성 항목에 설명되어 있습니다. |
4. 데이터 수집 속성 섹션에는 다음과 같은 속성이 있습니다.
◦ 데이터 수집 속성 섹션에서 데이터 수집 유형 필드를 사용하여 다양한 데이터 수집 항목을 분류할 수 있습니다.
◦ 측정 단위 속성은 수집된 정보가 표시되는 단위를 지정합니다. 예: 인치, 섭씨, 옴 등
◦ 데이터 유형 속성은 수집되는 정보에 대한 데이터 유형을 지정하는 데 사용됩니다. 기본 제공(OOTB) 지원 데이터 유형에는,Boolean, String, Integer, Float1~Float6이 포함됩니다. Float 뒤에 오는 숫자는 사용자가 데이터를 입력할 때 다운스트림 시스템에서 예상하는 소수점 자릿수를 나타냅니다.
◦ 선택 사항 속성은 표준 데이터 수집 작업이 필수인지 아니면 선택 사항인지 여부를 제어합니다.
선택 사항 속성에 기반한 동작
값 | 연산자 동작 |
|---|---|
예 | 데이터를 입력하지 않고 다음 작업을 계속 진행할 수 있습니다. |
아니요 | 데이터를 입력해야 계속 진행할 수 있습니다. |
5. 확인을 클릭하여 새 작업 대화 상자를 닫습니다.
공정이 완료되면 표준 데이터 수집 작업이 작업 홀더 아래에 표시됩니다.
표준 데이터 수집 작업이 작업 홀더 아래에 표시됩니다.여러 표준 데이터 수집 작업 삽입
여러 작업을 사용하여 표준 데이터 수집 작업을 한 번에 여러 개 삽입할 수 있습니다.
1. 공정 계획 브라우저에서 유효한 작업 홀더를 선택하고 작업 삽입을 시작합니다. 여기서 작업 홀더는 일반 또는 표준 작업만 될 수 있습니다.
2. 대화 상자에 삽입할 작업 수를 입력합니다.
3. 대화 상자의 유형 필드에서 표준 데이터 수집 작업을 선택합니다.
4. OK를 클릭합니다. 대화 상자가 닫히고 여러 표준 데이터 수집 작업이 작업 홀더 아래에 표시됩니다.
표준 데이터 수집 작업이 작업 홀더 아래에 표시됩니다.표준 검수 작업 삽입
공정 계획 브라우저에서 사용 가능한 특정 작업을 사용하여 표준 검수 작업 여러 개를 삽입할 수 있습니다. 이러한 작업 중 일부에는 삽입, 기존 삽입, 작업 삽입 및 뒤에 작업 삽입이 포함됩니다. 공정 계획 브라우저에서 새 작업을 사용하여 표준 검수 작업을 하나만 삽입할 수 있습니다.
| | • 이러한 작업을 시작할 때 해당 대화 상자의 유형 필드에서 표준 검수 작업을 선택해야 합니다. • 표준 검수 작업을 여러 개 삽입하면 필수 속성에 기본값이 자동으로 지정되고 선택적 필드에서는 사전 정의된 초기 값을 수신합니다. 표준 검수 작업을 하나만 삽입하면 필수 필드의 값을 수동으로 입력해야 합니다. 필수 속성은 앞에 별표가 표시되는 필드입니다. |
단일 표준 검수 작업 삽입
1. 공정 계획 브라우저에서 유효한 작업 홀더를 선택하고 새 작업을 시작합니다. 여기서 작업 홀더는 일반 또는 표준 작업만 될 수 있습니다.

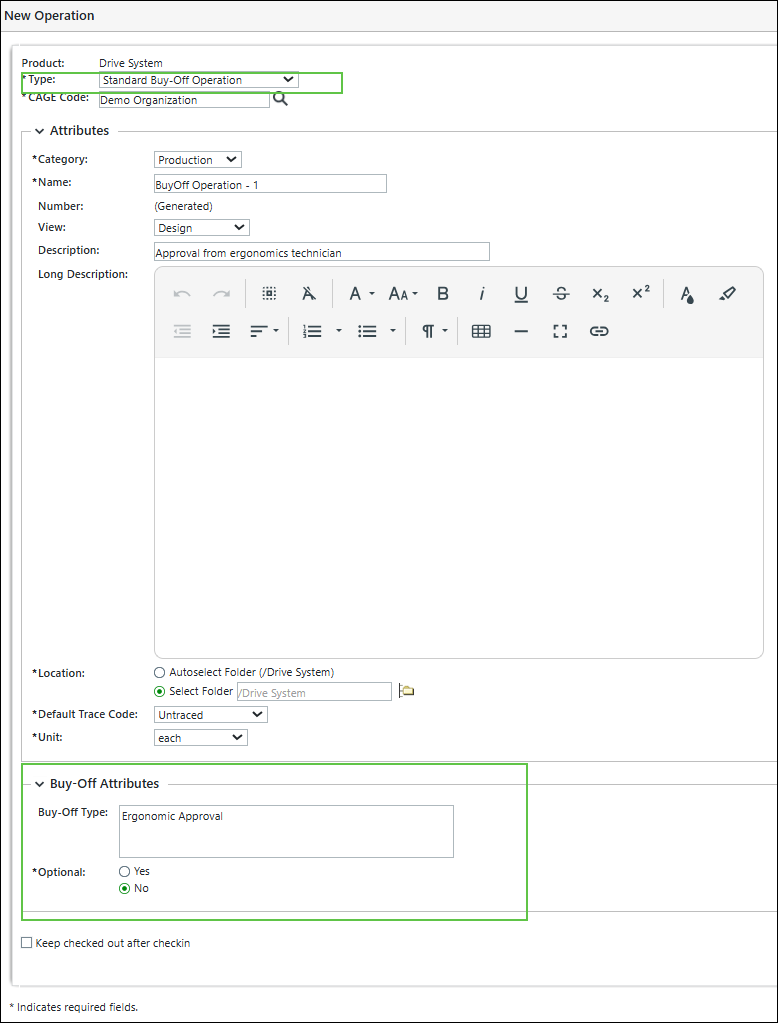

2. 새 작업 대화 상자의 유형 필드에서 표준 검수 작업을 선택해야 합니다.
3. 표준 검수 작업의 경우 속성 및 검수 속성 섹션이 표시됩니다.
| | 새 작업 대화 상자에 표시되는 대부분의 속성에 대한 정보는 표준 작업 작성 항목에 설명되어 있습니다. |
4. 검수 속성 섹션에 표시되는 속성에 대한 정보는 다음과 같습니다.
◦ 검수 속성 섹션에서 검수 유형 필드를 사용하여 작업에 적용된 검수 유형을 분류할 수 있습니다.
◦ 선택 사항 속성은 표준 검수 작업이 필수인지 아니면 선택 사항인지 여부를 제어합니다. 값을 Yes로 설정하면 승인 없이 다음 작업으로 계속 진행할 수 있습니다. 반면 값을 No로 설정하면 승인될 때까지 진행할 수 없습니다.
5. 확인을 클릭하여 새 작업 대화 상자를 닫습니다.
공정이 완료되면 표준 검수 작업이 작업 홀더 아래에 표시됩니다.
표준 검수 작업이 작업 홀더 아래에 표시됩니다.여러 표준 검수 작업 삽입
여러 작업을 사용하여 표준 검수 작업 여러 개를 한 번에 삽입할 수 있습니다.
1. 공정 계획 브라우저에서 유효한 작업 홀더를 선택하고 작업 삽입을 시작합니다. 여기서 작업 홀더는 일반 또는 표준 작업만 될 수 있습니다.
2. 대화 상자에 삽입할 작업 수를 입력합니다.
3. 대화 상자의 유형 필드에서 표준 검수 작업을 선택합니다.
4. OK를 클릭합니다. 대화 상자가 닫히고 작업 홀더 아래에 표준 검수 작업이 여러 개 표시됩니다.
표준 검수 작업이 여러 개 표시됩니다.MPMLink 컨텍스트에서의 다운스트림 실행
MPMLink는 공정 계획을 정의하고 작업 시퀀스를 지정하고 속성(예: 검수 및 데이터 수집 요구 사항)을 구성하기 위한 구성 도구 역할을 합니다. 이러한 구성에서는 제조 작업을 직접 실행하지 않습니다. 대신 작업 현장에서의 실제 실행을 담당하는 다운스트림 시스템을 안내합니다.
MPM Link에서 공정 계획을 작성할 때 제품을 조립하는 데 필요한 구조화된 작업 목록을 정의합니다. 각 작업에는 부품 조립 또는 측정 검증과 같은 특정 작업을 작업자에게 지시하는 작업 지침이 포함될 수 있습니다. 이러한 지침은 구성의 일부이며 MPMLink 내에서 실시간 작업을 트리거하지 않습니다.
실행은 MES 또는 연결된 작업 셀과 같은 다운스트림 시스템에서 발생합니다. 이러한 시스템은 MPMLink에서 구성된 공정 계획을 사용하고 실제 제조 과정에서 작동 로직을 적용합니다. 예를 들어, MES가 공정 계획을 다운로드하고 각 단계를 작업자에게 제공합니다. 작업자는 지시에 따르고 필요한 경우 데이터를 입력합니다. 검수가 구성되면 시스템에서는 진행하기 전에 승인을 얻었는지 확인합니다. 데이터 수집이 필요한 경우 작업자에게 측정값을 입력하라는 메시지가 표시되고 사전 정의된 매개변수와 비교하여 검증됩니다.
다운스트림 시스템의 동작은 MPMLink에서 속성을 구성하는 방법에 따라 달라집니다. 선택 사항 속성의 값을 No로 설정하면 필요한 승인 또는 데이터 입력이 완료될 때까지 다운스트림 시스템에서 실행을 차단합니다. 이 속성을 Yes로 설정하면 작업자가 이러한 조건을 충족하지 않아도 계속 진행할 수 있습니다. 이 구성을 사용하면 MPMLink에 실행 로직을 직접 포함하지 않고도 적용을 제어할 수 있습니다.
MPMLink는 실행 데이터를 저장하거나 검증하지 않습니다. 수집하거나 승인해야 하는 항목만 정의합니다. 다운스트림 시스템은 이 구성을 해석하고 실행 중 필요한 규칙을 적용합니다. 이렇게 구분하면 구성 책임과 실행 책임이 명확해집니다.
이러한 이해를 바탕으로 작업을 정확하게 문서화할 수 있습니다. MPMLink는 구조와 규칙을 정의하고 MES 또는 기타 시스템은 실제 작업을 수행합니다. 이러한 구분은 혼동을 방지하고 문서에 시스템의 실제 동작이 반영되도록 하는 데 도움이 됩니다.
