일반 공정 계획에서 부품 할당 초과 사용
여러 파생 구성으로 제품을 제조하는 복잡한 제조 환경에서는 여러 작업에 동일한 부품을 할당해야 하는 경우가 많습니다. 이러한 상황은 서로 다른 작업이 공정 계획 내 대체 경로를 나타내며, 각각 특정 파생 또는 선택 사항에 대응할 때 발생합니다. 이 사용 사례는 부품 초과 사용을 활성화하는 기능을 통해 지원되며, 이를 통해 동일한 부품을 공정 계획 내의 여러 작업에 할당할 수 있습니다. 이 기능은 가능한 모든 파생 구성을 나타내는 일반 공정 계획을 작성할 때 특히 유용합니다. 이를 통해 최종 파생별 공정 계획에서 추적성과 정확성을 유지하면서 계획의 유연성을 확보할 수 있습니다.
비즈니스 사용 사례
한 보석 제조업체가 여러 가지 금 종류에 단일 다이아몬드 부품을 사용합니다. 각 파생에는 고유한 작업 경로가 있지만 다이아몬드는 동일하게 유지됩니다. 부품 초과 사용을 통해 다이아몬드는 BOM에서 복제하지 않고도 모든 관련 작업에 할당할 수 있으며 선택한 파생과 일치하는 작업만 실행됩니다.
주요 기능:
• 이제 단일 부품을 일반 공정 계획 내의 여러 작업에 할당할 수 있습니다. 따라서 BOM에서 부품을 복제하지 않고도 공통 부품(예: 다이아몬드)을 여러 소재 파생(예: 로즈 골드, 옐로우 골드)에 걸쳐 사용하는 현실적인 제조 시나리오를 모델링할 수 있습니다.
• 파생별 자격 지원 - 동일한 부품이 여러 작업에 할당되지만 선택 항목에 따라 파생당 하나의 작업만 자격을 갖추게 됩니다. 이를 통해 정확한 추적성을 보장하고 최종 파생에서 과할당을 방지할 수 있습니다.

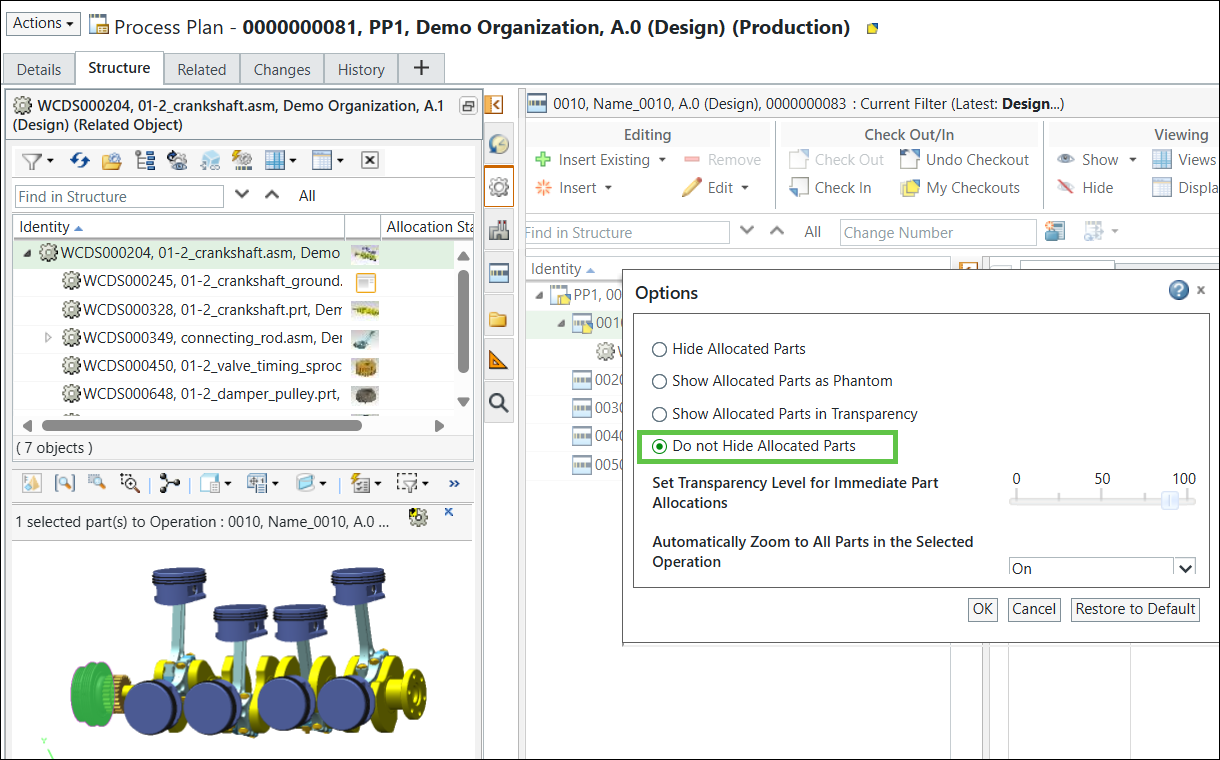

• 할당된 부품 숨기지 않음 옵션을 활성화하여 공정 계획 트리 선택기 시각화에서 부품 초과 사용을 원활하게 진행할 수 있습니다.
 | 할당된 부품 숨기지 않음 옵션을 선택하면 시각화 탭에서 이미 사용된 부품이 숨겨지지 않습니다. |
시스템 동작 및 사용자 메시지
• 부품을 초과 사용하려는 시도가 있으면 Windchill 시스템에서 확인 메시지(You are about to overconsume the selected part across multiple operations. Do you want to continue?)를 표시합니다. 이렇게 하면 사용자가 할당 동작을 인식하고 제어할 수 있습니다.
• 동일한 부품을 동일한 작업에 다시 할당하려고 시도하면, 작업이 차단되고 부품이 이미 할당되었음을 나타내는 오류 메시지가 표시됩니다.
• 특히 일반 계획에서 150% BOM 시나리오를 모델링할 때 할당 상황은 여러 작업에서 100% 사용량을 반영할 수 있습니다.
사용 표현식 및 필터링
• 사용 표현식은 작업 수준에서 적용되어 특정 파생 구성에서 어느 부품이 자격을 갖추게 되는지 제어합니다.
• 시스템은 선택한 옵션 및 선택 항목에 따라 작업과 부품을 필터링하여 생성된 공정 계획에 관련 작업만 포함되도록 합니다.
모범 사례
• 일반 공정 계획을 사용하여 모든 가능한 파생 흐름을 모델링하고 공통 부품이 재사용되는 경우 초과 사용을 적용합니다.
• 의도하지 않은 할당을 방지하기 위해 사용 표현식이 올바르게 정의되었는지 확인합니다.
