Creo Illustrate에서 일러스트레이션 업데이트
상위 또는 하위 작업에서 기존 일러스트레이션을 업데이트하려면 일러스트레이션 업데이트 작업을 사용합니다.
작업에 연관된 일러스트레이션이 하나만 있는 경우 다음 단계를 수행합니다.
1. 공정 계획 브라우저에서 상위 작업, 하위 작업 또는 하위 작업에 연결된 참조 문서를 마우스 오른쪽 버튼으로 클릭합니다.
2. 오른쪽 클릭 작업 메뉴에서 > 를 선택합니다.
3. 파일 열기 대화 상자에서 체크 아웃 및 열기를 선택하고 확인을 클릭합니다.
공정 계획 브라우저를 사용하여 작성한 일러스트레이션은 Creo Illustrate에서 열립니다.
 |
작업 또는 참조 문서를 선택하면 일러스트레이션 업데이트 작업은 일러스트레이션이 생성된 방법에 따라 작동합니다.
• 일러스트레이션이 상위 작업에서 작성된 경우 연결된 Creo 일러스트레이션 파일이 열립니다.
• 일러스트레이션이 하위 작업에서 작성된 경우 하위 일러스트레이션 파일이 열립니다.
|
4. Creo Illustrate에서 파일을 업데이트합니다.
5. 파일을 저장하려면 > > 을 클릭합니다.
6. > > 을 클릭합니다.
키 포인트
• 새 일러스트레이션 작업을 사용하여 새 일러스트레이션을 작성할 수 있습니다. 한 작업과 연관된 일러스트레이션을 다른 작업에 복사할 수 있습니다. 문서 탭의 참조 문서 섹션에서 사용할 수 있는
복사 작업을 사용하여 일러스트레이션을 복사합니다. 이 일러스트레이션을 동일하거나 다른 작업 아래에 붙여 넣을 수 있습니다.
복사 작업을 사용하여 일러스트레이션을 복사합니다. 이 일러스트레이션을 동일하거나 다른 작업 아래에 붙여 넣을 수 있습니다.| | 원본 위치에서만 일러스트레이션을 업데이트할 수 있습니다. 즉, 일러스트레이션이 복사된 위치입니다. |
• 일러스트레이션을 원본 위치로 업데이트하면 일러스트레이션이 있는 모든 위치에서 변경 내용이 업데이트됩니다.
• 작업에 연관된 일러스트레이션이 여러 개 있으면 문서 탭의 참조 문서 테이블에서 사용할 수 있는
일러스트레이션 업데이트 작업을 수행하여 일러스트레이션을 업데이트합니다. 일러스트레이션을 업데이트하려면 일러스트레이션을 선택하고 일러스트레이션 업데이트를 클릭합니다.
일러스트레이션 업데이트 작업을 수행하여 일러스트레이션을 업데이트합니다. 일러스트레이션을 업데이트하려면 일러스트레이션을 선택하고 일러스트레이션 업데이트를 클릭합니다.| | 참조 문서 테이블에서 사용할 수 있는 일러스트레이션 업데이트 작업을 사용하여 일러스트레이션을 하나만 업데이트할 수 있습니다. |
• 게시되지 않은 참조 문서를 업데이트하려고 하면 오류 메시지가 나타납니다.
사용 사례 - 일러스트레이션 업데이트

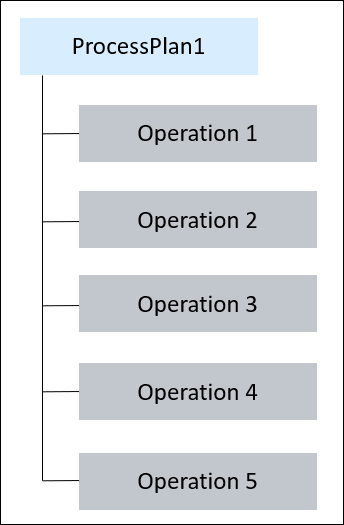

1. 공정 계획 브라우저에 다음 구조가 있는 경우를 가정해 보겠습니다.
일러스트레이션 Doc_MPM_2이 Operation 1와 연관되어 있습니다. 일러스트레이션 Doc_MPM_2 기록은 Operation 1의 문서 탭에 있는 참조 문서 섹션에 표시됩니다.
2. 문서 탭의 참조 문서 섹션에서 사용할 수 있는 복사 작업을 사용하여 일러스트레이션을 Operation 2에 복사합니다.
복사 작업을 사용하여 일러스트레이션을 Operation 2에 복사합니다.이제 Operation 2의 문서 탭의 참조 문서 섹션에 일러스트레이션 Doc_MPM_2이 표시됩니다.
3. Doc_MPM_2를 선택합니다.

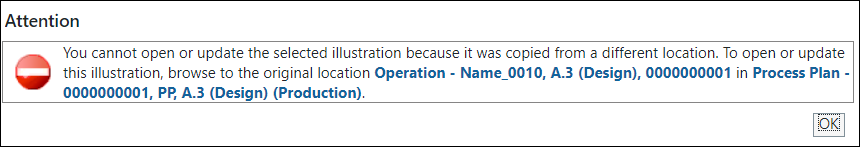

4. 마우스 오른쪽 버튼을 클릭하고 일러스트레이션 업데이트를 선택합니다. 선택한 일러스트레이션은 다른 위치에서 복사되었기 때문에 열거나 업데이트할 수 없다는 사용자 메시지가 나타납니다. 이 일러스트레이션을 열거나 업데이트하려면 원본 위치를 찾습니다. 연관된 공정 계획 및 작업에 대한 하이퍼링크도 사용자 메시지에 제공됩니다. 오류 메시지의 예는 다음과 같습니다.
Operation 1의 문서 탭에 있는 참조 문서 섹션에서 일러스트레이션을 열거나 업데이트할 수 있습니다.
