자습서 6: 대체 BOM - 기존 마스터 부품 재사용
대체 BOM은 여러 가지 방법으로 작성할 수 있습니다. 자세한 내용은 대체 BOM 작성을 참조하십시오.
대량 BOM 작성 프로세스 중에는 각 대체 BOM에 대한 새 마스터가 작성되지 않습니다. 기존 마스터를 재사용합니다. 즉, 대량 mBOM 생성 중에는 새 마스터인 경우 원본 참조 BOM을 기준으로 최초 마스터가 작성됩니다. 그러나 다운스트림 측에 있는 기존 마스터의 다음 참조가 대체일 경우에는 새 마스터가 작성되지 않습니다. 대신 기존 마스터에 해당하는 대체가 작성됩니다.
이 자습서에서는 기존 마스터에 해당하는 대체를 작성하는 방법을 보여줍니다.

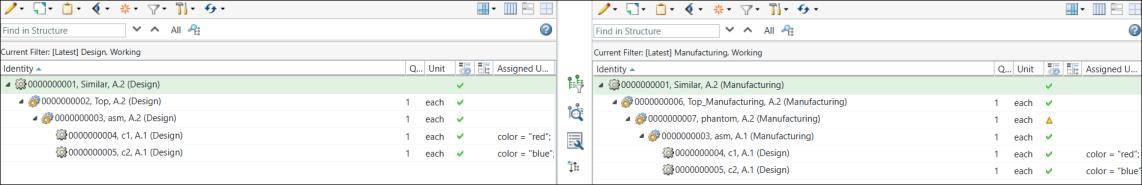

1. BOM 변환기에 다음 구조가 존재한다고 가정해 보십시오.

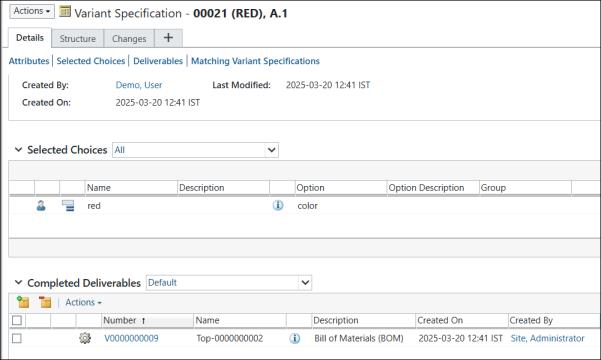

2. 업스트림에서 부품 0000000002, Top, (Design)을 선택하고 두 가지 파생 사양 0021 (RED) 및 0022 (BLUE)를 생성합니다.

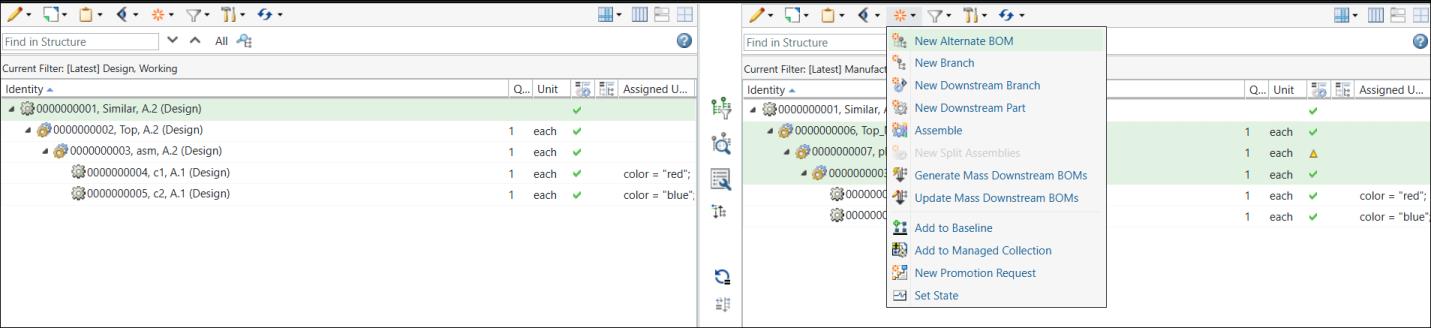

3. 대체 BOM을 작성하려면 다운스트림 보기에서 부품을 여러 개 선택하고 새 대체 BOM 작업을 시작합니다.

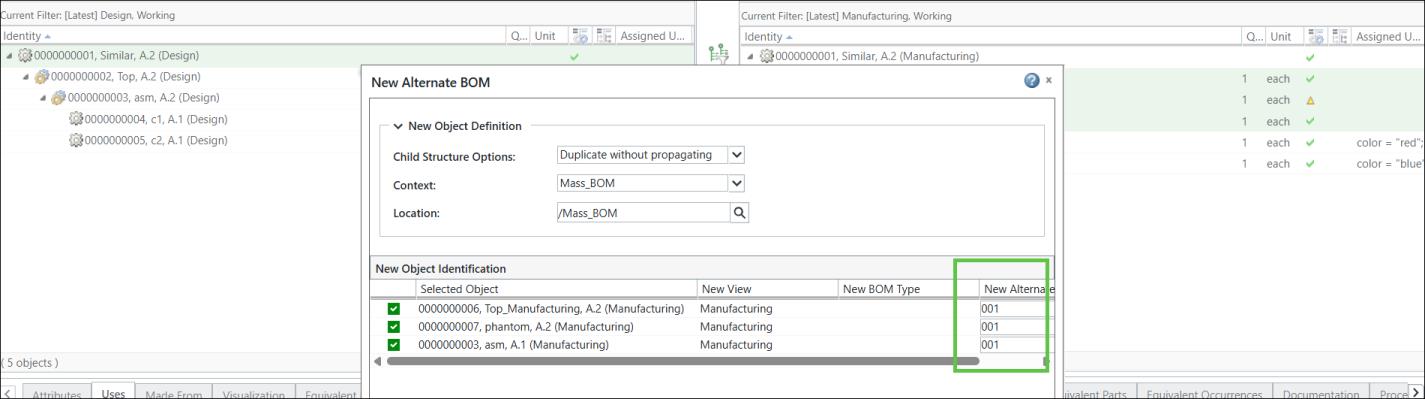

4. 새 대체 BOM 대화 상자가 열립니다. 다운스트림 보기에서 선택된 부품이 나열됩니다.

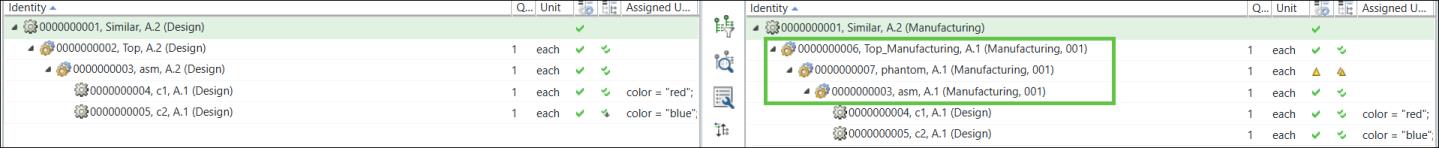

5. 확인을 클릭하여 새 대체 BOM 대화 상자를 닫습니다. 확장 조건 조정 대화상자가 열립니다. 예를 클릭하여 확장 조건 조정 대화 상자를 닫습니다. BOM 변환기에 업데이트된 다음 구조가 나타납니다.

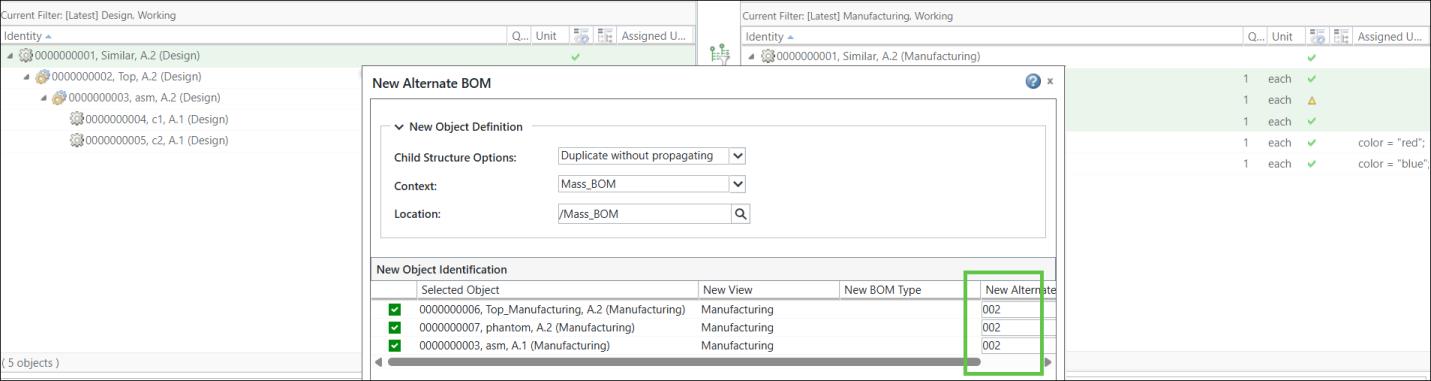

6. 다른 대체 BOM을 작성하려면 다운스트림 보기에서 부품을 여러 개 선택하고 새 대체 BOM 작업을 시작합니다. 새 대체 BOM 대화 상자가 열립니다. 다운스트림 보기에서 선택된 부품이 나열됩니다.

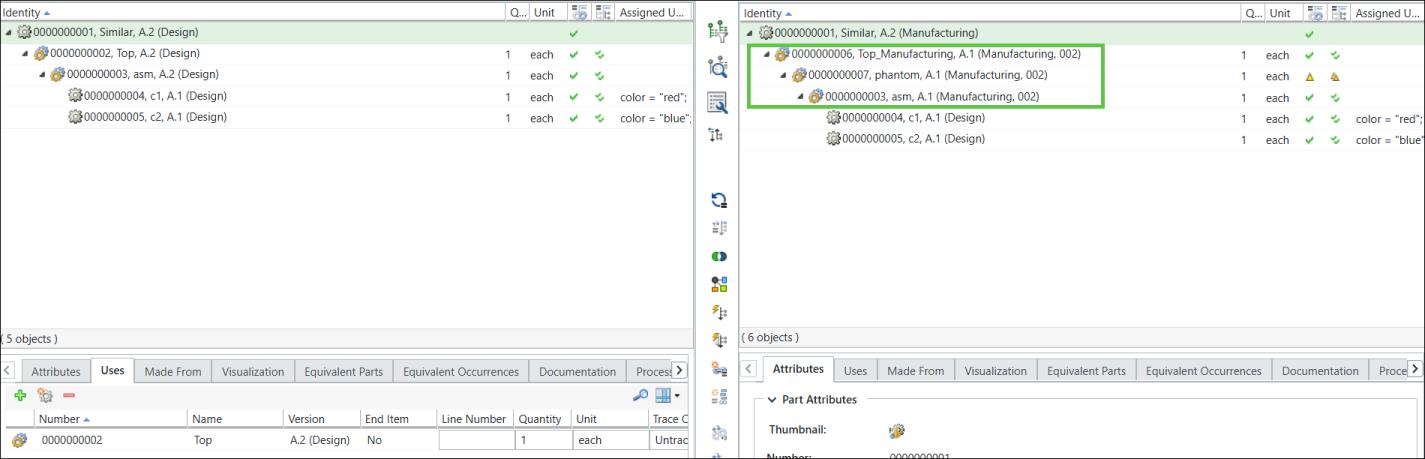

7. 확인을 클릭하여 새 대체 BOM 대화 상자를 닫습니다. 확장 조건 조정 대화상자가 열립니다. 예를 클릭하여 확장 조건 조정 대화 상자를 닫습니다. BOM 변환기에 업데이트된 다음 구조가 나타납니다.

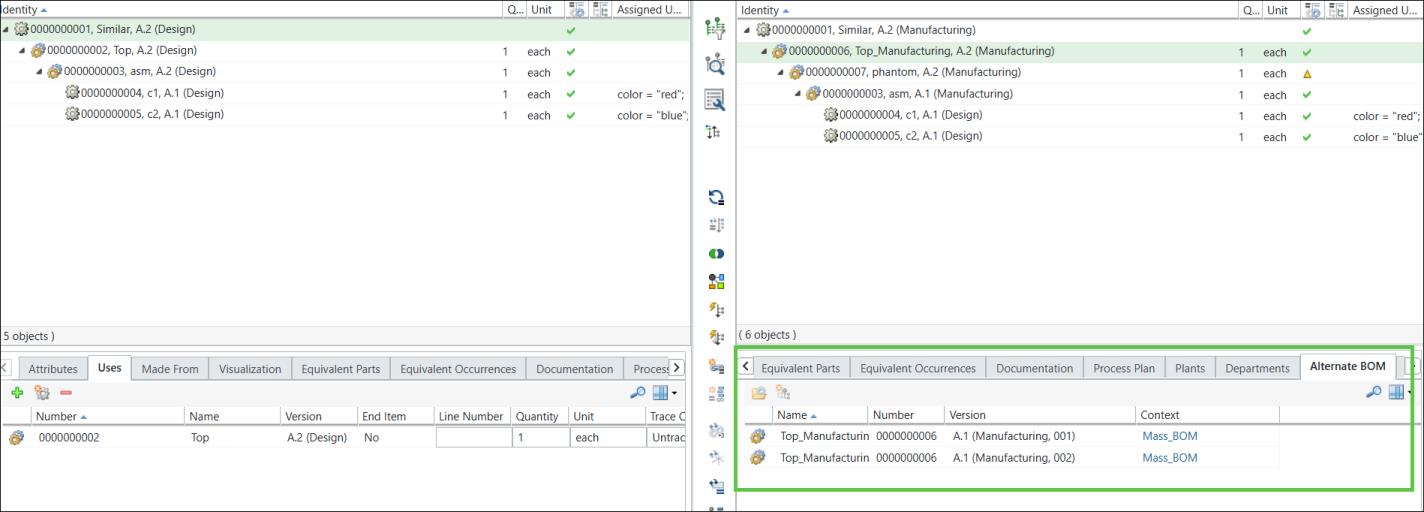

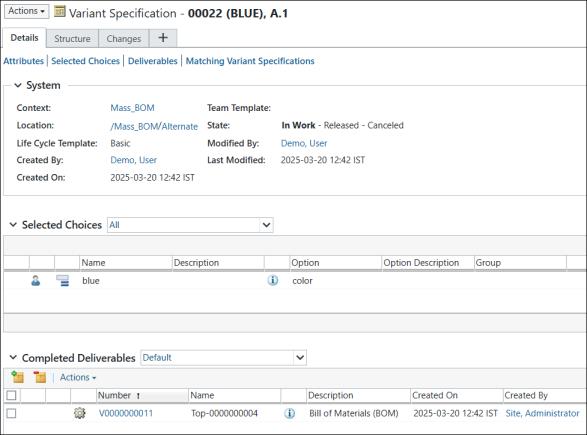

8. 기본 보기로 전환합니다. 대체 BOM에 대한 정보를 보려면 BOM 변환기의 다운스트림 보기에서 대체 BOM 탭을 클릭합니다.
9. 파생 mBOM을 생성합니다.
BOM 변환기의 다운스트림 보기에서 부품 0000000006 , Top_Manufacturing, (Manufacturing)을 선택하고

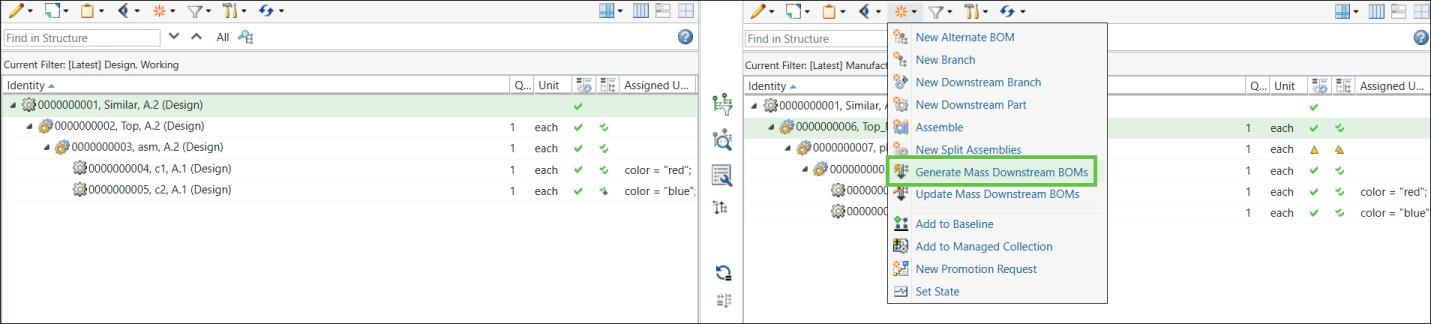

대량 다운스트림 BOM 생성 작업을 시작합니다.
대량 다운스트림 BOM 생성 작업을 시작합니다.

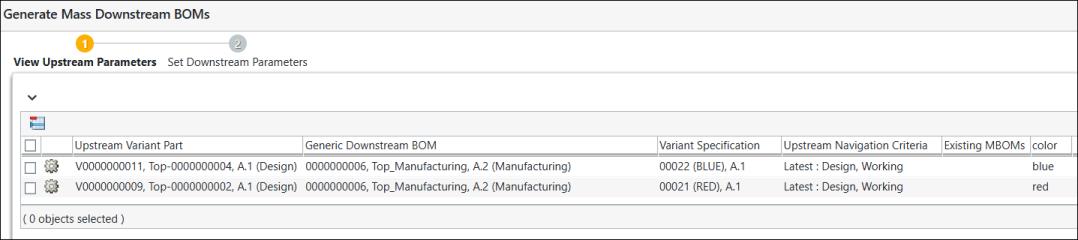

10. 대량 다운스트림 BOM 생성 대화 상자가 열립니다. 여기에는 업스트림 매개 변수 보기와 다운스트림 매개 변수 설정 단계가 포함되어 있습니다. 업스트림 매개 변수 보기 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.
속성 열에도 color 열이 나타납니다.
업스트림 매개 변수 보기 단계에서 E-파생이 표시됩니다. 각 파생 사양도 나열됩니다.
11. 선택적으로, 파생 eBOM을 선택하고
선택한 행 제거 작업을 클릭하여 대량 다운스트림 BOM 생성 대화 상자에서 파생 eBOM을 제거할 수 있습니다.
선택한 행 제거 작업을 클릭하여 대량 다운스트림 BOM 생성 대화 상자에서 파생 eBOM을 제거할 수 있습니다.
'위치 설정' 작업을 사용하여 위치를 설정할 수도 있습니다. '위치 설정'을 클릭하면 위치 설정 창이 열립니다. 컨텍스트 및 폴더를 선택한 다음 확인을 클릭합니다. 열기를 클릭하여 선택한 폴더의 콘텐츠를 볼 수 있습니다. 자세한 내용은 MPMLink에서 '위치 설정' 작업 정보를 참조하십시오. | 지정한 폴더에 액세스할 수 있는 적절한 권한이 있어야 합니다. |

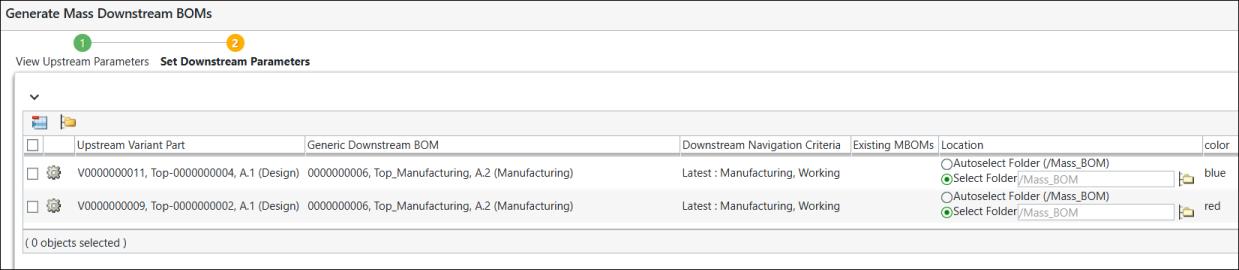

12. 다음을 클릭합니다. 다운스트림 매개 변수 설정 단계가 나타납니다. 다운스트림 매개 변수 설정 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.
13. 마침을 클릭합니다. 대량 다운스트림 BOM 생성 대화 상자가 닫힙니다. eBOM 및 mBOM 파생은 BOM 변환기의 업스트림 및 다운스트림 보기에 나타납니다.

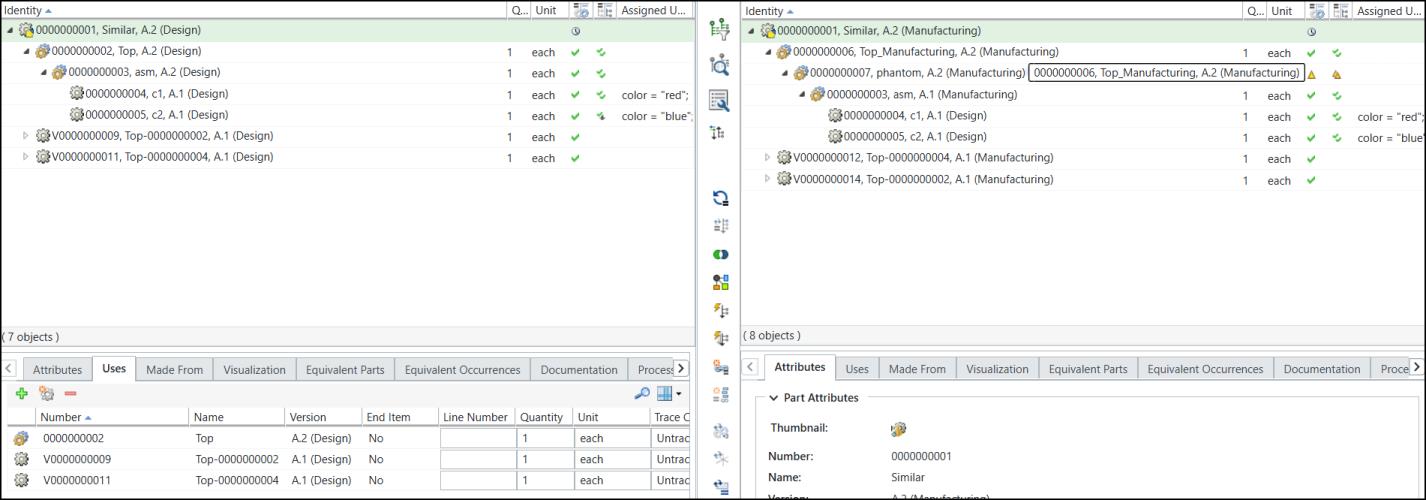

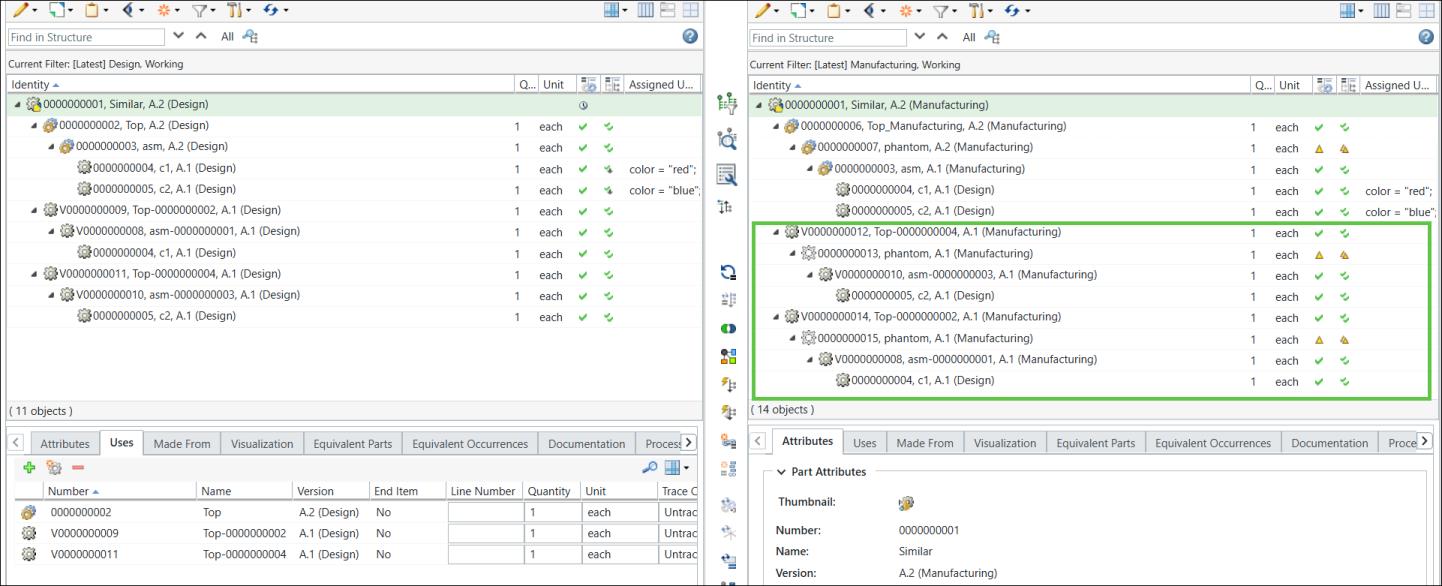

확장된 양식에서 BOM 변환기의 전체 구조는 다음과 같이 나타납니다.
| | 선택한 영역을 관찰합니다. 부품 0000000006 , Top_Manufacturing, (Manufacturing)의 대체 BOM에 대한 새 mBOM을 생성하면 대체 mBOM에서 동일한 부품 번호가 재사용됩니다. |
14. 다운스트림 보기에서 부품 0000000006, Top_Manufacturing, (Manufacturing,001)을 선택합니다.

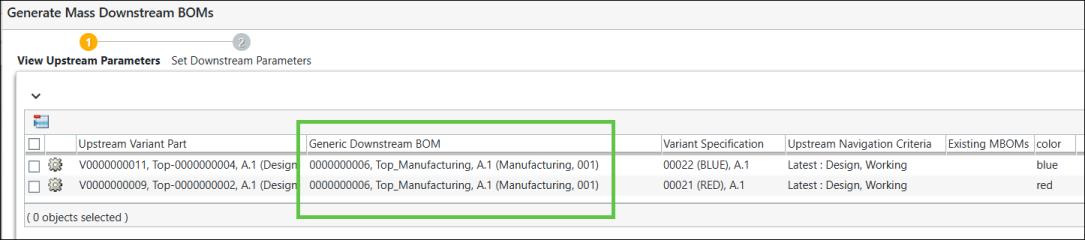

15. 대량 다운스트림 BOM 생성 작업을 시작합니다. 대량 다운스트림 BOM 생성 대화 상자가 열립니다. 업스트림 매개 변수 보기 단계에서 E-파생이 표시됩니다. 각 파생 사양도 나열됩니다.
대량 다운스트림 BOM 생성 작업을 시작합니다. 대량 다운스트림 BOM 생성 대화 상자가 열립니다. 업스트림 매개 변수 보기 단계에서 E-파생이 표시됩니다. 각 파생 사양도 나열됩니다.

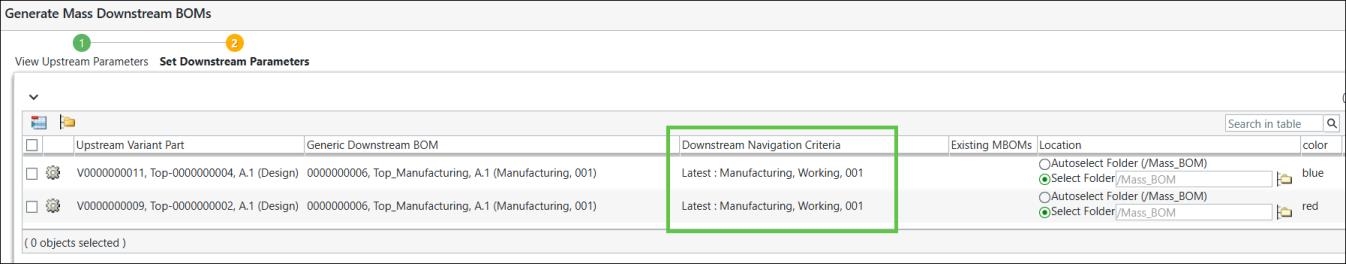

| | 대체 BOM 번호가 일반 다운스트림 BOM 열에 표시됩니다. |
16. 다음을 클릭합니다. 다운스트림 매개 변수 설정 단계가 나타납니다. 다운스트림 매개 변수 설정 단계에서 대량 다운스트림 BOM을 생성할 파생이 나타납니다.

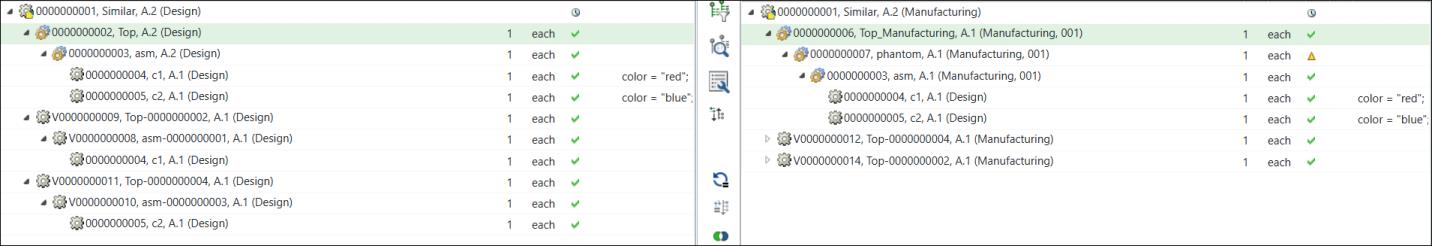

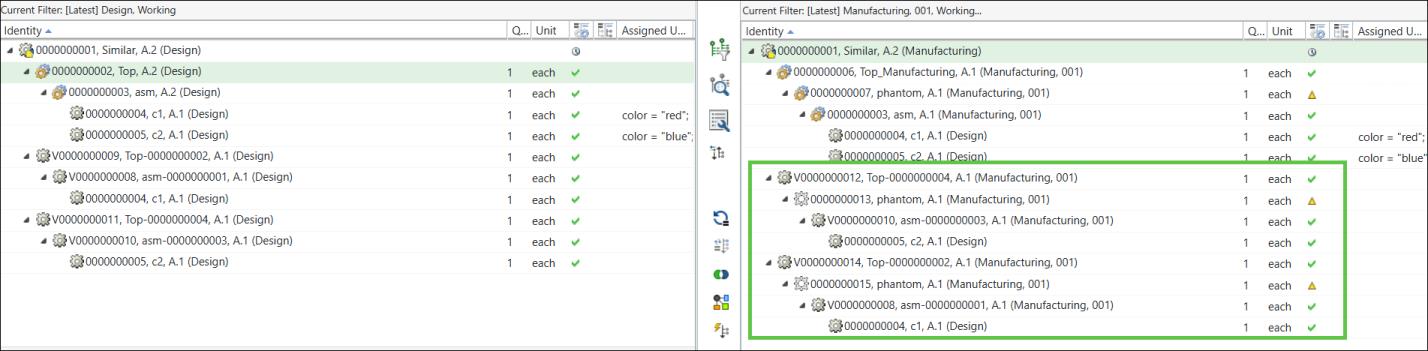

17. 마침을 클릭합니다. 대량 다운스트림 BOM 생성 대화 상자가 닫힙니다. eBOM 및 mBOM 파생은 BOM 변환기의 업스트림 및 다운스트림 보기에 나타납니다.
| | 동일한 부품 번호가 재사용되었습니다. |
