분산 대용
Windchill은 분산 대용 테이블 및 분산 대용 추가 작업을 통해 제품 구조(BOM)의 임시 부품 교체를 추적할 수 있는 기능을 제공합니다.
이 테이블 및 작업의 사용 가능 여부는 wt.change2.enableVarianceSubstitutes 등록 정보에 따라 제어됩니다.
등록 정보가 true로 설정되면 분산 대용 테이블이 영향 받는 객체 테이블 아래에 나타나고 영향 받는 객체에서 분산 대용 추가 마우스 오른쪽 버튼 클릭 작업이 활성화됩니다.
false로 설정된 경우 테이블과 작업이 표시되지 않습니다.
 |
이 기능이 완전히 구현되면 이 등록 정보는 향후 릴리즈에서 더 이상 사용되지 않습니다.
|

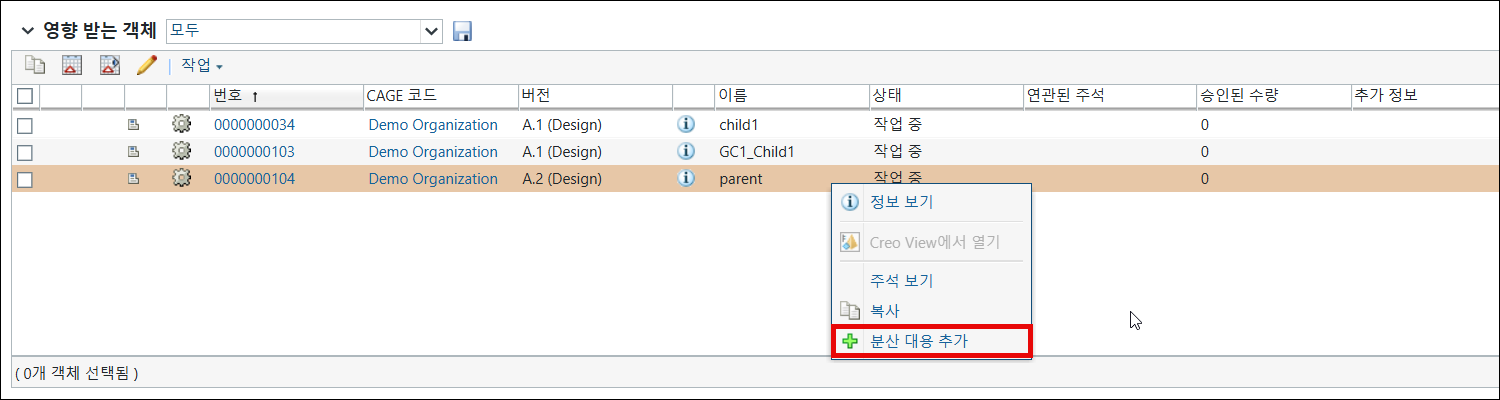

영향 받는 객체 테이블의 분산 대용 추가 작업
영향 받는 객체 테이블에서 사용할 수 있는 마우스 오른쪽 버튼 클릭 작업입니다.
분산 대용을 추가하려면 영향 받는 객체 테이블에서 영향 받는 객체를 마우스 오른쪽 버튼으로 클릭하고
분산 대용 추가를 클릭합니다. 분산 대용 추가 페이지가 열리고 대용 링크 속성이 표시됩니다.
분산 대용 추가를 클릭합니다. 분산 대용 추가 페이지가 열리고 대용 링크 속성이 표시됩니다.| | 이 작업은 영향 받는 객체에 하위 부품이 하나 이상 있는 경우에만 활성화됩니다. 부품이 상위 부품이 아닌 경우에는 이 작업을 사용할 수 없습니다. |

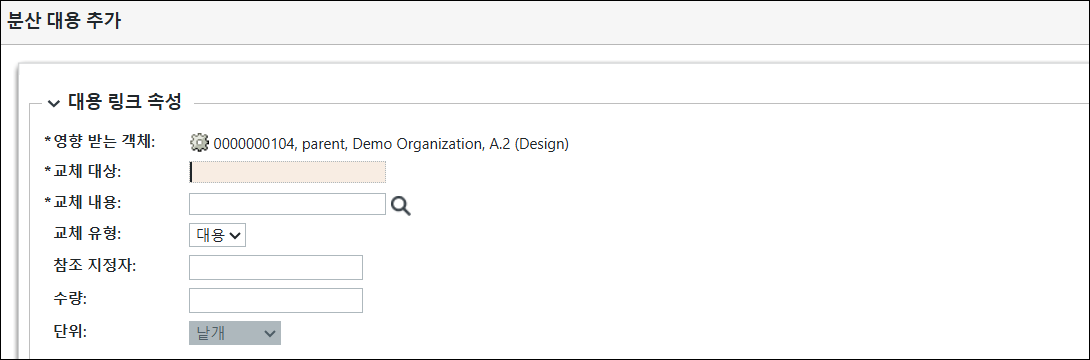

분산 대용 추가 및 대용 링크 속성
분산에 대한 영향 받는 객체 테이블에서 임의의 영향 받는 객체를 마우스 오른쪽 버튼으로 클릭하고 분산 대용 추가 작업을 선택하면 분산 대용 추가 페이지가 열립니다.
분산 대용 추가 작업을 선택하면 분산 대용 추가 페이지가 열립니다.
이 페이지에는 다음과 같은 대용 링크 속성이 표시됩니다.
속성 | 설명 |
|---|---|
영향 받는 객체 | 영향 받는 객체와 해당 세부내용을 표시합니다. 여기서 하위 부품이 대용 부품으로 교체됩니다. |
교체 대상 | 영향 받는 객체의 첫 번째 수준 구조에서 선택된 상위 부품과 직접 연관된 하위 부품만 표시합니다. 예를 들어, 영향 받는 객체에 3개의 첫 번째 수준 하위 부품이 있는 경우 해당 3개의 부품만 표시됩니다. |
교체 내용 | 대용 부품을 지정합니다. 부품 번호를 직접 입력하거나 교체 내용 창에서 검색  아이콘을 사용하여 찾을 수 있습니다.부품 찾기 검색 기능은 영향 받는 객체의 구조 내에서 첫 번째 수준에 있는 부품을 반환합니다. 구조에 하위 부품이 여러 번 사용된 경우 빠른 제안 기능을 사용하면 검색 결과에 해당 부품의 모든 발생 내용이 표시됩니다. 줄 번호 및 찾기 번호 속성 값을 사용하여 올바른 교체 부품을 선택할 수 있습니다. |
교체 유형 | 교체 유형을 지정합니다. 기본적으로 사전 정의된 교체 유형이 선택됩니다. 추가 대체 유형을 정의한 경우에는 메뉴 목록을 사용하여 이 값을 변경할 수 있습니다. 기본 대용 교체 유형을 추가하거나 정의하려면 모델링된 열거 사용자 정의 유틸리티를 사용합니다. 자세한 내용은 모델링된 열거 사용자 정의 유틸리티를 참조하십시오. |
참조 지정자 | 어셈블리 내에서 부품의 특정 발생 건을 식별하는 영숫자 코드입니다. |
Quantity | 어셈블리에 사용된 대용 부품 수. |
단위 | 수량에 대한 측정 단위. 목록에서 단위를 선택합니다(예: 낱개). |
대용 링크 속성에 대한 세부내용을 제공하고 적용을 클릭하면 정보가 분산 대용 테이블에 추가됩니다.
동일한 영향 받는 객체에 대해 중복된 엔트리를 추가할 수 없습니다.

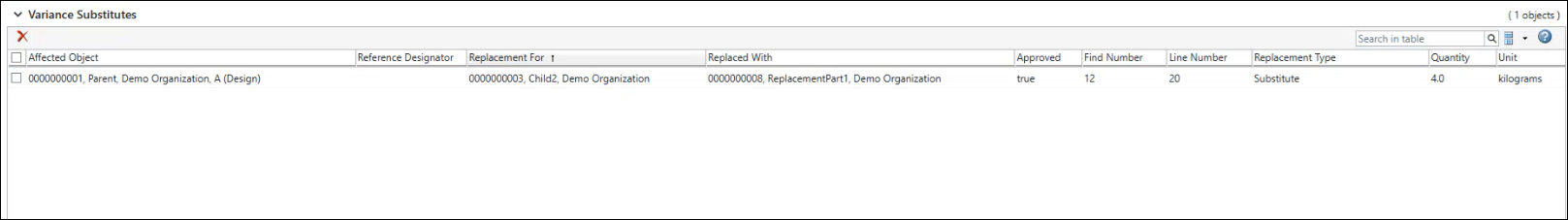

분산 대용 테이블
이 테이블은 영향 받는 객체 테이블 아래에 나타납니다. 여기에는 특정 영향 받는 객체에 대해 분산 대용 추가 페이지에서 적용된 대용 링크 속성의 세부내용이 표시됩니다.
이 테이블은 읽기 전용입니다. 기존 엔트리는 편집할 수 없습니다. 그러나
아이콘을 사용하여 엔트리를 삭제한 다음, 필수 사양으로 영향 받는 객체에 대한 분산 대용을 추가할 수 있습니다.
아이콘을 사용하여 엔트리를 삭제한 다음, 필수 사양으로 영향 받는 객체에 대한 분산 대용을 추가할 수 있습니다.제품 구조 브라우저(PSB)에서 부품에 승인된 대용 부품이 있는 경우 승인됨 열에 true가 표시됩니다. 이는 부품이 대용 교체 부품으로 승인되었음을 나타냅니다.
분산 대용 링크 관리
분산 대용 링크는 다음과 같은 시나리오의 영향을 받습니다.
• 분산이 삭제되는 경우, 연관된 분산 대용 링크 및 교체 대상 부품에 대한 추적 가능성이 영구적으로 제거됩니다.
• 분산이 개정되면 대용 링크가 다음 개정으로 전달됩니다.
• 영향 받는 객체가 분산에서 삭제되면 연관된 분산 대용 링크도 삭제됩니다.
• 분산을 이동하면 연관된 모든 영향 받는 객체 링크 및 분산 대용 기록이 유지됩니다.
• 영향 받는 객체가 이터레이션되면 연관된 분산 대용 링크도 전달됩니다.
• 상위 객체(영향 받는 객체)가 개정되는 경우 분산 대용 링크가 전달되지 않습니다.
