모범 사례: NX CAD 데이터 작업
공유 NX CAD 환경에서 설계 작업을 할 때는 Windchill에서 설계 데이터를 최신 상태로 유지해야 합니다.
Windchill Workgroup Manager에서 NX CAD 데이터 관리
NX에 연결되어 있는 경우 Windchill Workgroup Manager에서 CAD 데이터를 수정하고 Windchill에 체크 인할 수 있습니다. 예를 들어, 다음 작업을 수행할 수 있습니다.
• 속성 이름 바꾸기(이름, 번호 및 파일 이름).
• 파일 기반 속성을 편집합니다.
• 패밀리 테이블 인스턴스의 이름, 번호 및 파일 이름을 수정합니다.
• 하향식 설계를 사용하여 어셈블리를 수정합니다.
Windchill Workgroup Manager에서는 Windchill의 CAD 데이터를 열 때 CAD 데이터를 사전 처리할 수 있습니다. 그러나 이러한 업데이트를 처리할 때 몇 가지 기능 제한 및 성능 영향이 있습니다.
오래된 CAD 데이터로 인해 동료에게 문제가 발생하지 않도록 하려면 NX에서 CAD 데이터를 열고 수정 사항을 적용한 다음 데이터를 다시 Windchill에 체크 인합니다.
모범 사례: Windchill NX CAD 데이터 열기

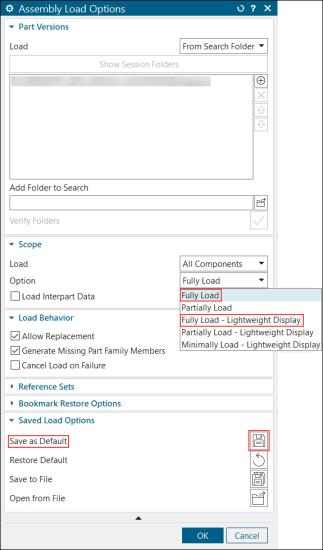

2. 홈 탭에서 NX > > > 를 클릭하고 Assembly Load 옵션을 Fully Load 또는 Fully Load - Lightweight Display로 설정합니다.
3. 기본값으로 저장 및 확인을 클릭하여 변경을 적용합니다.
 | • 패밀리 테이블의 인스턴스 이름이나 번호가 변경된 경우 수정된 모든 패밀리 테이블 인스턴스를 작업공간에 추가합니다. • NX 설치 디렉터리의 load_options.def 구성 파일에서 로드 옵션을 설정할 수도 있습니다. 예를 들어, 로드 옵션을 Fully Load로 설정하려면 load_options.def 구성 파일에서 LoadOptions_PartLoadOption: fully_load 기본 설정을 지정합니다. |
모범 사례: Windchill에서 NX CAD 데이터 인식
Windchill이 부품이 없는 NX CAD 어셈블리를 Windchill에 저장하는 동안 어셈블리로 인식하도록 지정된 문자열 매개 변수를 구성할 수 있습니다. 모델을 Windchill에 저장하기 전에 PTC_WM_IS_ASSEMBLY 매개 변수를 생성하여 값을 TRUE로 설정합니다.
> > > 에서 이 매개 변수를 사용자 정의할 수 있습니다.
필요한 경우 '어셈블리 시스템 속성' 기본 설정을 수정하여 다른 매개 변수 이름을 지정합니다. 새 어셈블리 간에 일관되게 동작하도록 Windchill에서 NX 어셈블리 CAD 문서 템플릿에 PTC_WM_IS_ASSEMBLY를 정의할 수도 있습니다.
| | 템플릿 페이지에 액세스하려면 관리자 권한이 있어야 합니다. 자세한 내용은 CAD 문서 템플릿 작성 및 객체 템플릿 액세스를 참조하십시오. |
NX CAD 데이터를 Windchill에 저장하는 동안 이 데이터를 드로잉인지 인식하려면 지정된 문자열 매개 변수를 구성할 수 있습니다.
파일을 저장하기 전에 PTC_WM_IS_DRAWING 매개 변수를 생성하여 값을 TRUE로 설정합니다. > > > 에서 이 매개 변수를 사용자 정의할 수 있습니다.
필요한 경우 '드로잉 시스템 속성' 기본 설정을 수정하여 다른 매개 변수 이름을 지정할 수 있습니다. 자세한 내용은 드로잉 속성 방법(NX)을 참조하십시오.
