사양 트리에 Windchill 기본 시스템 속성 표시
Windchill에서 제공하는 속성 목록을 보려면 Windchill 기본 시스템 속성을 참조하십시오.
CATDrawing의 경우 Windchill 기본 시스템 속성이 매개 변수로 표시됩니다. 매개 변수 노드를 표시하도록 CATIA V5를 구성한 경우 사양 트리에서 이러한 매개 변수를 볼 수 있습니다. 하지만 CATPart 및 CATProduct의 경우에는 Windchill 기본 시스템 속성이 등록 정보로 작성되며 사양 트리에 나타나지 않습니다. 이 정보를 사양 트리에 표시해야 하는 경우 표시할 등록 정보를 참조하는 매개 변수를 작성해야 합니다. 이렇게 하려면 다음 단계를 수행합니다.
1. CATPart 또는 CATProduct를 선택한 상태에서 > 을 선택합니다.
2. 수식 창에서 New Parameter of type을 클릭합니다.
3. 이름 필드에 표시할 Windchill 기본 시스템 속성(예: PTC_WM_ITERATION)을 입력합니다.
4. Add Formula를 클릭합니다.

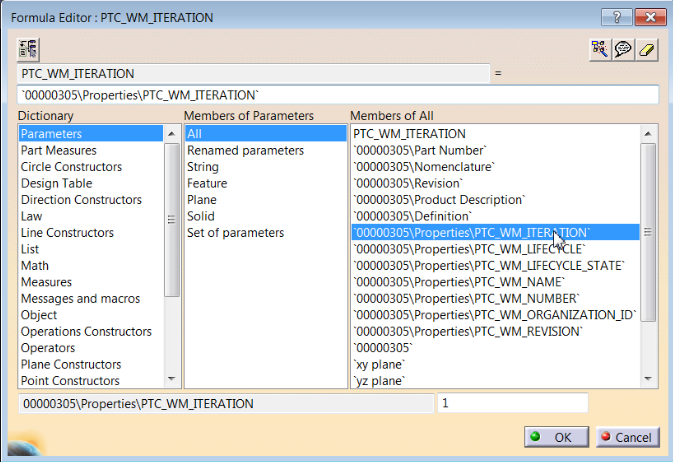

5. Members of All 목록에서 CATPart 또는 CATProduct 등록 정보를 두 번 클릭한 다음 확인을 클릭합니다.
6. 추가 등록 정보를 매개 변수로 표시하려면 단계 2 ~ 5를 반복합니다.
7. 작업이 완료되면 수식 창에서 확인을 클릭합니다.
등록 정보가 매개 변수로 나타납니다.
