이름 지정 및 번호 지정에 대한 Windchill 기본 설정
다음 기본 설정은 Windchill Workgroup Manager 사용 시 매개변수 기반 이름 지정 및 번호 지정 정책을 제어합니다. 기본적으로 이러한 등록 정보는 값을 갖지 않습니다.
• 이름 지정 매개변수 자동 연결 = <String Parameter>
• 번호 지정 매개변수 자동 연결 = <String Parameter>
• 이름 지정 매개변수 = <String Parameter>
• 번호 지정 매개변수 = <String Parameter>
 |
가져오기, 작업공간에 저장 또는 다른 이름으로 저장 작업 중 기존 문서에 대해 이름 지정 및 자동 번호 지정 매개변수를 사용할 수 있습니다. NX 및 SOLIDWORKS에서는 CAD 문서 파일 이름의 번호가 Windchill에서 자동으로 지정되지 않는 경우에만 > 명령에 번호 지정 매개변수를 사용할 수 있습니다.
|
|
|
CATIA V5의 경우 두 수준 이상의 중첩 인스턴스가 있는 설계 테이블 부품에는 번호 지정 매개변수를 사용할 수 없습니다. 번호 지정 매개변수를 이러한 부품과 함께 사용하면 유효 번호 고유성 예외로 인해 업로드에 실패하게 됩니다. 번호 지정 매개변수를 한 수준의 인스턴스만 포함하는 설계 테이블 부품과 함께 사용할 경우 이 매개변수의 값이 인스턴스별로 달라야 합니다. 이 매개변수를 설계 테이블 열로 추가하고 각 인스턴스에 서로 다른 번호 값을 제공하면 됩니다.
|
다음 등록 정보를 예(기본값: 아니요)로 설정하면 부품 자동 연결을 사용하여 부품을 작성할 때 이름 및 번호 속성에서 파일 확장자(예: .mi 등)가 생략됩니다.
• 이름 파일 확장자 잘라내기 자동 연결
• 번호 파일 확장자 삭제 자동 연결
다음 등록 정보를 예(기본값은 아니요)로 설정할 경우 업로드 중에 새로운 CAD 문서에 대한 이름 및 번호 속성에서 파일 확장자가 생략됩니다.
• 이름에서 파일 확장명 제외
이름에서 파일 확장명 제외 기본 설정은 기본 설정 관리 유틸리티의 > > > 에서 찾을 수 있습니다.

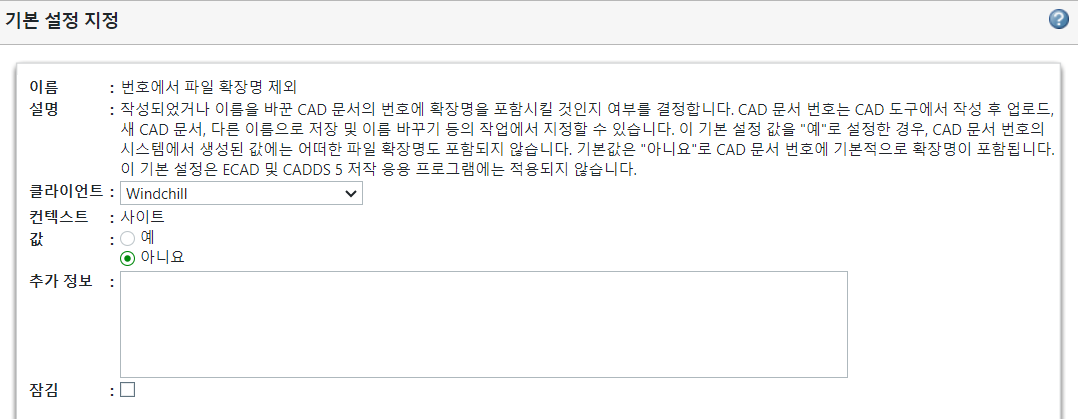

• 번호에서 파일 확장명 제외
번호에서 파일 확장명 제외 기본 설정은 기본 설정 관리 유틸리티의 > > > 에서 찾을 수 있습니다.

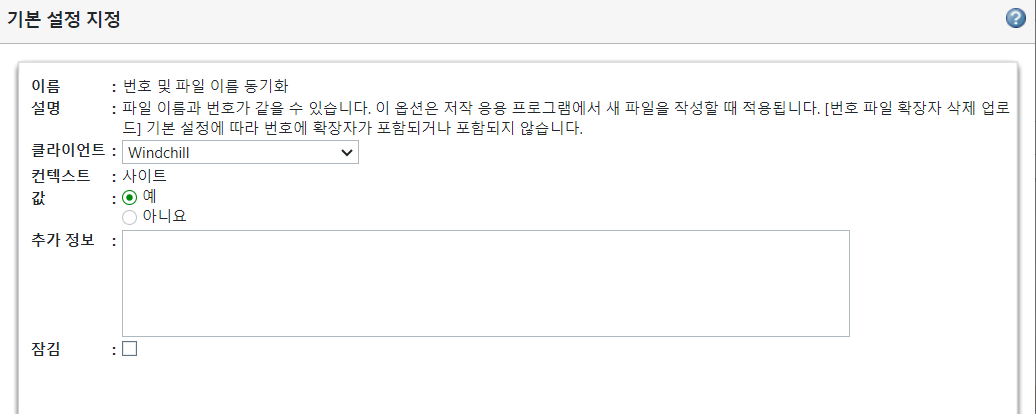

• 또한 이제 드로잉 파일 이름과 번호가 CAD 부품 및 어셈블리와 마찬가지로 기본 설정 번호 및 파일 이름 동기화를 준수합니다(기본 설정 기본값: 예).
