속성 및 매개 변수 구성
속성 및 매개 변수가 Windchill에서 게시되도록 하려면 해당 속성과 매개 변수를 Windchill 및 저작 응용 프로그램에서 구성해야 합니다. CAD 드로잉 또는 부품을 Windchill에서 체크 인하거나 저장한 경우 등록 정보 페이지에 저작 응용 프로그램 기본 매개 변수가 표시됩니다. 이러한 매개 변수는 읽기 전용이지만, 회사에서 필요한 경우 수정할 수 있습니다. 이러한 매개 변수를 수정하려면 Windchill 관리자가 Windchill의 기본 설정 관리 페이지에서 기본 설정을 수정한 다음 저작 응용 프로그램 기본 설정에 매핑하면 됩니다. Windchill과 저작 응용 프로그램 간에 기본 설정이 인식되도록 매핑을 수행합니다. 매핑에 대한 자세한 내용은 속성 및 매개 변수 유형을 참조하십시오.
CAD 문서를 작성하기 전과 체크 인하기 전에 기본 설정 관리에서 속성을 미리 설정할 수 있습니다. 예를 들어, 이름 및 번호를 지정하려면 기본 설정 지정 창에서 저작 응용 프로그램 드롭다운 목록으로 이동하여 사용할 속성을 설정할 수 있습니다.
사용자가 Windchill 시스템 속성과 유형이 충돌하는 저작 응용 프로그램 매개 변수를 작성하는 경우 Windchill 관리자는 이 사용자 작성 매개 변수를 삭제하고 올바른 유형의 시스템 매개 변수를 작성해야 합니다. 그러면 저작 응용 프로그램과 Windchill 간에 충돌이 발생하지 않고 매개 변수가 저작 응용 프로그램 사용자 인터페이스에 게시됩니다.

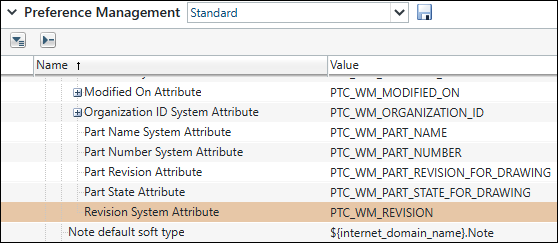

예를 들어 기본 설정 관리에서 > > 을 클릭합니다.
개정 시스템 속성을 마우스 오른쪽 버튼으로 클릭하고 기본 설정 지정을 선택합니다.

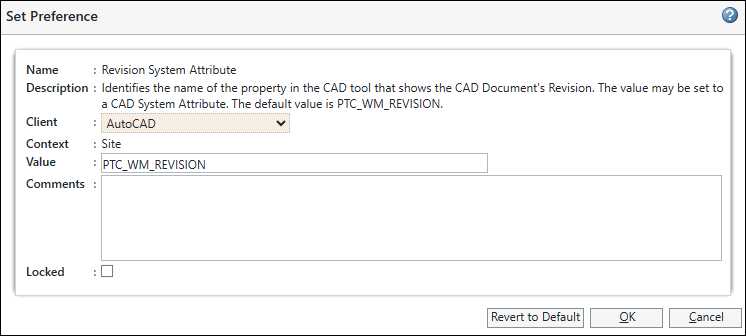

다음 그림은 기본 설정 지정 창을 보여줍니다.
클라이언트 드롭다운에서 CAD 응용 프로그램을 선택할 수 있습니다. 예를 들어, AutoCAD에 대한 기본 Windchill 기본 설정 값을 변경하려면 클라이언트 풀다운 메뉴에서 CAD 응용 프로그램을 선택하고 값을 PTC_WM_REVISION=XYZ로 설정합니다. CAD 모델 시스템 매개 변수 XYZ는 저작 응용 프로그램에서 개정할 수 있습니다.
