概要
Creo View は Windchill Visualization Services のデフォルトの 3D モデルビューアです。Creo View クライアントと Windchill クライアントとの間の統合は、Windchill からの Creo View の起動や、製品表現データの表示、Windchill に保存されている干渉のチェックなど、いくつかの方法で行われています。このセクションでは、Creo View で 3D モデルのナビゲーションや操作に使用できる各種ビューアの概要を説明します。また、Creo View Desktop、Creo View Web、および Creo View WebGL Viewer のコンフィギュレーションとトラブルシューティングについても説明します。さまざまなシナリオで Creo View Desktop インタフェースと Creo View Web インタフェースの両方を使用して製品表現を表示、比較、および印刷する方法について解説します。

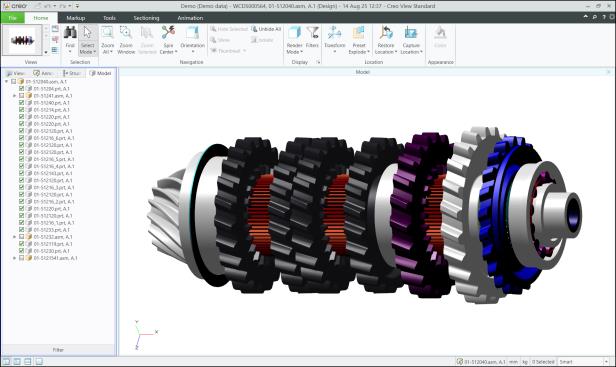

Creo View Desktop
Creo View Desktop は、上級ユーザー向けに高度な PLM ビジュアリゼーション機能を提供するクライアント、すなわちインストール型アプリケーションです。CAD モデル、図面、製品コンフィギュレーション、およびドキュメントの詳細な検査、マークアップ、比較をサポートします。
このクライアントは、Windchill で次のような重要な機能を提供します。
• マークアップ、測定、比較、検証の各ツールを含む、完全な機能を備えたビジュアリゼーションが用意されています。
• 複数の ECAD および MCAD フォーマットがサポートされます。
• ビューデータの印刷とエクスポートが可能です。
• 埋め込みリンクまたはサムネイルを介して Windchill から起動できます。
• 高度な分析ツールやコラボレーションツールを必要とするユーザー向けの機能が用意されています。
詳細については、「Creo View Desktop」を参照してください。

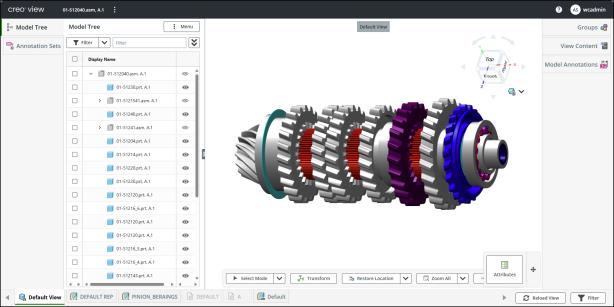

Creo View Web
Creo View Web はブラウザベースの Visualization ビューアであり、ビューアをインストールすることなく 3D モデルのビジュアリゼーションを行うための初期機能を提供します。これにより、デスクトップソフトウェアを必要とせずに、Windchill から製品データに直接簡単にアクセスできます。
このクライアントは、Windchill で次のような重要な機能を提供します。
• クロスプラットフォーム (Windows、macOS、Linux など) をサポートする Web ネイティブのビューアが用意されています。
• 対話型 3D モデルのビジュアリゼーションおよびナビゲーション (回転、パン、ズームなど) が可能です。
• 製品構造、MBD コンテンツ、メタデータにアクセスできます。
• アノテーションセットを使用した設計レビューが可能です。
• 経営幹部、レビュー担当者、作業現場のユーザー、サプライヤなど、表示のみの目的で使用するユーザー向けの機能が用意されています。初期リリースでは、設計レビューや全体の確認を行うための表示のみの機能がサポートされており、今後、編集機能のサポートが追加される予定です。
詳細については、「Creo View Web」を参照してください。

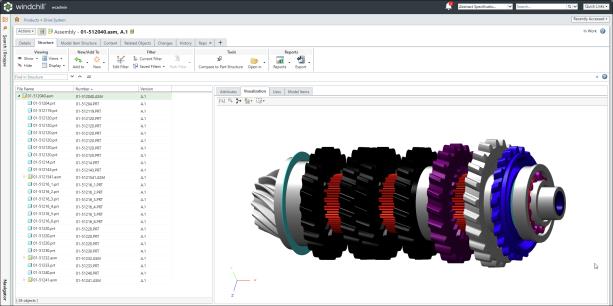

Creo View WebGL Viewer
Creo View WebGL Viewer は、HTML ブラウザに Creo View データを読み込むために使用できる JavaScript ベースの 3D ビューアです。これは、デスクトップアプリケーションおよびモバイルデバイスで最新のブラウザをサポートする標準の WebGL API をベースにしています。Creo View WebGL Viewer は、Creo View または Windchill Workgroup Manager で Windchill をブラウズする際の埋め込みブラウザ UI で使用されます。
このビューアは、部品構造ブラウザ、製造関連部品構造ブラウザ、およびオペレーション計画ブラウザの「Visualization」タブに埋め込まれています。詳細については、「Creo View WebGL Viewer」を参照してください。
