CSV ファイルからの分類構造のインポート

Windchill+ ユーザーのヘルプ > その他の機能 > Windchill PartsLink > 分類の管理 > 分類構造 > CSV ファイルからの分類構造のインポート

分類構造をインポートするには、その分類構造が XML ファイルで示されている必要があります。インポートする前に XML ファイルを修正できますが、構造が複雑な場合は簡単にはいきません。

代わりに、CSV ファイルを管理するほうがずっと簡単です。構造をインポートする準備ができたときに、CSVToXMLGenerator ユーティリティを使用して CSV ファイルをインポート可能な XML ファイルに変換できます。

分類構造を最初に作成する場合は、このユーティリティを使用することをお勧めします。既存の構造の更新には使用しないでください。CSV ファイルに表示されていない既存の構造のデータはすべて上書きされ、その結果として除去されます。

CSV ファイルを XML ファイルに変換するには、次の手順を実行します。

1. 名前空間、ノード、および属性値を含む CSV ファイルを作成します。

2. Windchill シェルから次のコマンドを実行します。

Windchill com.ptc.windchill.csm.csvtoxml.CSVToXMLGenerator <CSV ファイルへのパス> -verbose

ここで、

◦ <CSV ファイルへのパス> はローカルマシンの CSV ファイルへのパスです。

◦ verbose パラメータはオプションです。デバッグを目的として使用します。

XML ファイルが、CSV ファイルと同じ名前で同じ場所に生成されます。

3. この XML ファイルを ZIP ファイルに追加します。

4. 「分類管理」

コンテキストから ZIP ファイルをインポートします。

開始する前に

• CSVToXMLGenerator ユーティリティは、Windchill サーバーが動作していなくても使用できます。

• インポートされた CSV ファイルは一意な形式でなければなりません。これは、「分類ツリー」テーブルから使用できる「CSV 形式でエクスポート」操作を使用して生成された CSV ファイルと同じ形式ではありません。

• 生成された XML ファイルを読み込む前に、Windchill には次のものがすでに存在していなければなりません(エクスポートされた ZIP ファイルまたは JAR ファイルをインポートする場合には当てはまりません)。

◦ グローバル列挙

◦ 再利用可能な属性

◦ 測定数量

• 生成された XML ファイルをインポートするには、ZIP ファイルに圧縮します。分類ツリーで「操作」 > 「インポート」の順に選択します。

インポートエラーとサポートされる値

ファイルを Windchill にインポートすると、データの検証が発生します。XML ファイルに無効なデータまたは値が含まれている場合、インポート操作中にエラーが表示されます。

CSV ファイルのほうが扱いやすいですが、CSVToXMLGenerator ユーティリティで受け入れ可能な形式にはいくつかの制限があります。たとえば、回路図または画像はインポートできません。また、自動ネーミング規則を指定することもできません。

属性または制約が下記のテーブルにリストされていない場合、それらはサポートされておらず、インポート中にエラーが発生します。

CSV のフォーマット規則

• 単一の値にコンマが含まれる場合は、二重引用符で囲まなければなりません。例:

香港, ベルリン, "ニューヨーク, NY", ロンドン

• 二重引用符には二重引用符を重ねてエスケープ処理します。例:

""駆動システム"" カタログで使用可能な部品

ノードと属性で共有される列

ノードの情報または属性の情報を含む列が 7 つあります。これらの列は、次のフォーマットを使用します。

ノード/属性

スラッシュの前のタイトルは分類ノードを示し、スラッシュの後のタイトルは分類属性を示します。

列名

ノード値

属性値

Node/Attribute

この列では、分類ノードを含む行と分類属性を含む行が識別されます。

次のいずれかの値を入力します。

• ノード

• 属性

ParentIntName/NodeIntName

親ノードの内部名。

ルートノードを識別するには、NULL を使用します。

属性が定義されているノードの内部名。

NodeIntName/AttributeIntName

ノードの内部名。

属性の内部名。

DisplayName/DisplayName

ノードの表示名。

属性の表示名。

Description/IBAName

ノードの「説明」フィールドに入力する値。

再利用可能な属性の名前。

Keywords/DataType

ノードの「キーワード」フィールドに入力する値。

属性のデータタイプ。

次の値を使用できます。

wt.units.FloatingPointWithUnits

java.lang.Boolean

java.sql.Timestamp

java.lang.Long

java.lang.String

com.ptc.core.meta.common.Hyperlink

com.ptc.core.meta.common.FloatingPoint

名前空間

名前空間の名前セット

IsInstantiable/Description

ノードの「インスタンス化」フィールドに入力する値。

次の値を使用できます。

TRUE

FALSE

属性の「説明」フィールドに入力する値。

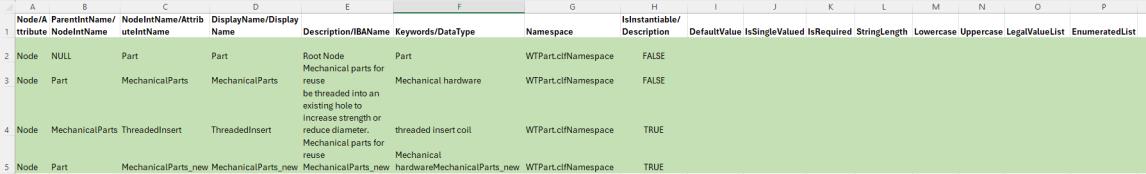

たとえば、"Node" 行に次の値が設定された CSV ファイルを作成したとします。

CSV ファイル内の列の配置は上記のスクリーンショットに示されているものと同じでなければなりません。

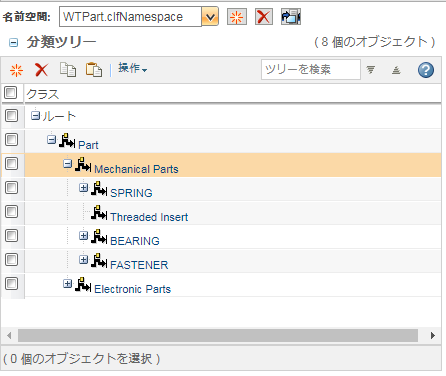

CSV を XML に変換してインポートした後は、構造は次のようになります。

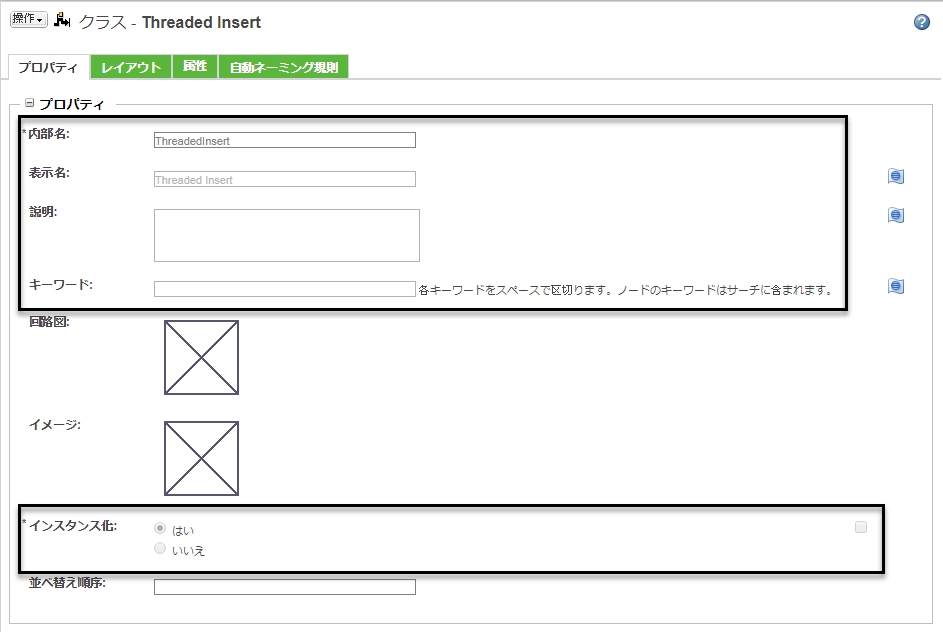

"Threaded Insert" ノードには次の値が定義されています。

属性列

次の列は "Attribute" 行にのみ適用されます。

列名

可能な値

DefaultValue

属性のデフォルト値。

デフォルト値が複数ある場合、コンマを使用してリストを区切ります。例:

0.0 m, 1.5 m

http://google.com(Google), http://ptc.com(PTC)

IsSingleValued

属性が単一値属性かどうかを指定します。

可能な値は次のとおりです。

「真」

「偽」

IsRequired

属性が必須かどうかを指定します。

可能な値は次のとおりです。

「真」

「偽」

StringLength

文字列値に対して長さ制約を指定します。

フォーマットは、[下限,上限] です。

例:

[2,5] - 文字列は 2 文字から 5 文字まででなければなりません。

[NULL,50] - 文字列は 50 文字を超えてはなりません。

[10,NULL] - 文字列は最低 10 文字でなければなりません。

Lowercase

大文字を小文字に変換します。

可能な値は次のとおりです。

「真」

「偽」

Uppercase

小文字を大文字に変換します。

可能な値は次のとおりです。

「真」

「偽」

LegalValueList

可能な値のリスト。

パイプ文字 ( | ) を使用して値を区切ります。例:

1.0 m|1.5 m|2.0 m

銅|アルミ|鉄

EnumeratedList

列挙値リスト。ローカル列挙値リストまたはグローバル列挙値リストを設定できます。

ローカル列挙の制約には、次のフォーマットを使用します。

LOCAL##<並べ替えタイプ>##<内部名>##<表示名>~~<内部名>##<表示名>

ここで、

• <並べ替えタイプ> - 並べ替えタイプの値は Automatic_Sort または Manual_Sort です。

• <内部名>##<表示名> - 列挙エントリの内部名と表示名を識別します。

• ~~ - 複数のエントリは 2 つのチルド文字を使用して区切ります。

例:

LOCAL##Manual_Sort##red1##Light Red~~red2##Dark Red~~green1##Light Green

グローバル列挙の制約には、次のフォーマットを使用します。

GLOBAL##<列挙>##<親列挙>##<組織>##<組織名>##/<ドメイン>

ここで、

• <列挙> - 列挙の内部名

• <親列挙> - 列挙がサブ列挙の場合、親列挙の内部名を指定します。列挙に親列挙がない場合は、このフィールドを空白のままにします。

• <組織> - 列挙の「オーナー組織」の値。

• <組織名> - 列挙を保持するオーガナイザーの内部名。

• /<ドメイン> - 列挙の「ドメイン」の値。

例:

GLOBAL##Countries##LocaleCodes##Site##Org_Locales##/System

GLOBAL##LocaleCodes####Site##Org_Locales##/System

グローバル列挙に対して指定された並べ替え順序が、デフォルトの並べ替え順序として使用されます。

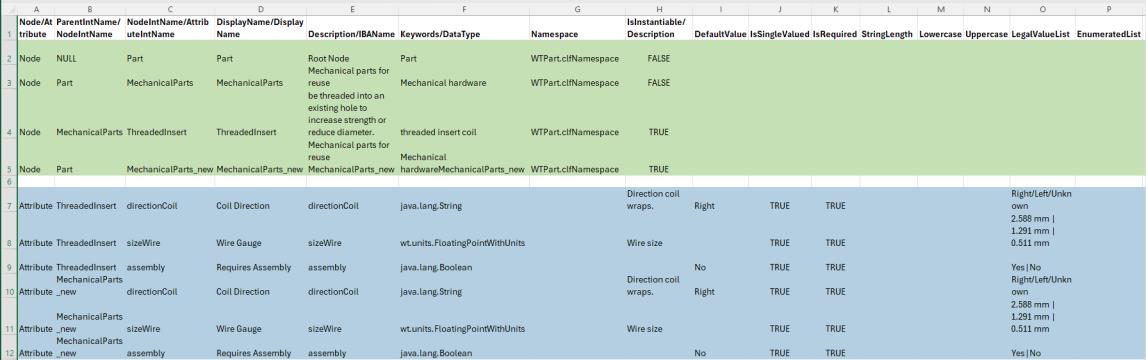

たとえば、"属性" 列に次の値を含む CSV ファイルを作成します。

Node/Attribute,ParentIntName/NodeIntName,NodeIntName/AttributeIntName,DisplayName/DisplayName,Description/IBAName,Keywords/DataType,Namespace,IsInstantiable/Description,DefaultValue,IsSingleValued,IsRequired,StringLength,Lowercase,Uppercase,LegalValueList,EnumeratedList
Node,NULL,Part,Part,Root Node,Part,WTPart.clfNamespace,FALSE,,,,,,,,
Node,Part,MechanicalParts,MechanicalParts,Mechanical parts for reuse,Mechanical hardware,WTPart.clfNamespace,FALSE,,,,,,,,
Node,MechanicalParts,ThreadedInsert,ThreadedInsert,A helical coil that can be threaded into an existing hole to increase strength or reduce diameter.,threaded insert coil,WTPart.clfNamespace,TRUE,,,,,,,,
Node,Part,MechanicalParts_new,MechanicalParts_new,Mechanical parts for reuse MechanicalParts_new,Mechanical hardwareMechanicalParts_new,WTPart.clfNamespace,TRUE,,,,,,,,
,,,,,,,,,,,,,,,
Attribute,ThreadedInsert,directionCoil,Coil Direction,directionCoil,java.lang.String,,Direction coil wraps.,Right,TRUE,TRUE,,,,Right/Left/Unknown,
Attribute,ThreadedInsert,sizeWire,Wire Gauge,sizeWire,wt.units.FloatingPointWithUnits,,Wire size,,TRUE,TRUE,,,,2.588 mm | 1.291 mm | 0.511 mm,
Attribute,ThreadedInsert,assembly,Requires Assembly,assembly,java.lang.Boolean,,,No,TRUE,TRUE,,,,Yes|No,
Attribute,MechanicalParts_new,directionCoil,Coil Direction,directionCoil,java.lang.String,,Direction coil wraps.,Right,TRUE,TRUE,,,,Right/Left/Unknown,
Attribute,MechanicalParts_new,sizeWire,Wire Gauge,sizeWire,wt.units.FloatingPointWithUnits,,Wire size,,TRUE,TRUE,,,,2.588 mm | 1.291 mm | 0.511 mm,
Attribute,MechanicalParts_new,assembly,Requires Assembly,assembly,java.lang.Boolean,,,No,TRUE,TRUE,,,,Yes|No,

CSV ファイル内の列の配置は上記のスクリーンショットに示されているものと同じでなければなりません。

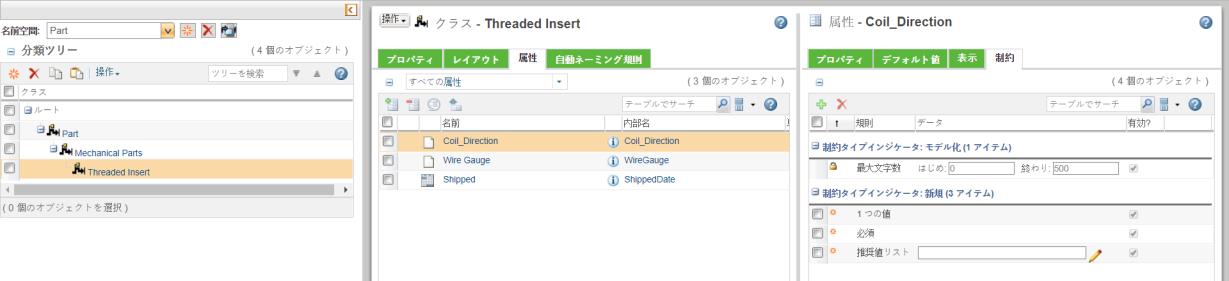

"スレッド挿入" ノードには次の属性が定義されます。
