Acme 部品テーブル

目的

「Acme 部品」操作がクリックされたときに、Acme 部品がリストされた「Acme 部品」テーブルを表示します。

ソリューション

1. TableBuilder を作成します。

a. パッケージ com.example.newui に AbstractAcmeTableConfigBuilder クラスを作成します。

b. superClass を AbstractComponentConfigBuilder に設定します (com.ptc.mvc.components から)。

c. ConfigurableTableBuilder クラスを実装します。

2. テーブルを返すように buildComponentConfig をオーバーライドします。個別のコラムを作成し、ColumnConfig と ComponentConfigFactory をインポートします。

@Override
public ComponentConfig buildComponentConfig(ComponentParams params) throws WTException {
ComponentConfigFactory factory = getComponentConfigFactory();
TableConfig table = factory.newTableConfig();
table.setLabel("Acme Parts");
table.setSelectable(true);
table.setActionModel("customPartTable_toolbar");
/**
* These are properties that used to be set on <renderTable>
*/
table.setShowCount(true);
table.setShowCustomViewLink(true);
table.addComponent(factory.newColumnConfig(ICON, true));
ColumnConfig col = factory.newColumnConfig(NAME, true);
table.addComponent(col);
table.addComponent(factory.newColumnConfig(FORMAT_ICON, false));
table.addComponent(factory.newColumnConfig(NUMBER, true));
table.addComponent(factory.newColumnConfig(ORG_ID, false));
table.addComponent(factory.newColumnConfig(INFO_ACTION, false));
ColumnConfig nmActionsCol = factory.newColumnConfig(NM_ACTIONS, false);
table.addComponent(factory.newColumnConfig(SHARE_STATUS_FAMILY, false));
table.addComponent(factory.newColumnConfig(GENERAL_STATUS_FAMILY, false));
table.addComponent(factory.newColumnConfig(CHANGE_STATUS_FAMILY, false));
table.addComponent(factory.newColumnConfig(VERSION, true));
table.addComponent(factory.newColumnConfig(LAST_MODIFIED, true));
table.addComponent(factory.newColumnConfig(CONTAINER_NAME, false));
table.addComponent(factory.newColumnConfig(CUSTOMNAME,customResource.getMessage(CUSTOMNAME), true));
// State column is a DataStore-only column
ColumnConfig stateColumn = factory.newColumnConfig(STATE, true);
stateColumn.setDataStoreOnly(true);
table.addComponent(stateColumn);
return table;
}

3. ビューを定義するクラスのオブジェクトを返すように buildConfigurableTable をオーバーライドします。

@Override
public ConfigurableTable buildConfigurableTable(String tableId) throws WTException {
return new MvcConfigurableTable();
}

4. MvcConfigurableTable を使用してカスタムビューを定義します。

private static class MvcConfigurableTable extends JCAConfigurableTable {
@Override
public Class<?>[] getClassTypes() {
return new Class[] { WTPart.class };
}
@Override
public String getDefaultSortColumn() {
return NUMBER;
}
@Override
public String getLabel(Locale locale) {
return "Acme Parts";
}
@Override
public String getOOTBActiveViewName() {
return "All";
}
@Override
public List<?> getOOTBTableViews(String tableId, Locale locale) throws WTException {
Vector<TableColumnDefinition> columns = getCommonColumnList();
List<TableViewDescriptor> result1 = new ArrayList<TableViewDescriptor>();
String viewName = getViewResourceEntryKey(RESOURCE, "ALL_VIEW_NAME");
String viewDesc = getViewResourceEntryKey(RESOURCE, "ALL_VIEW_NAME_DESC");
TableViewDescriptor tvd = TableViewDescriptor.newTableViewDescriptor(viewName, tableId, true, true, columns, null, true, viewDesc);
result1.add(tvd);
return result1;
}
/**
* This method will return the list of column that will be present in all views
*
* @return
* @throws WTException
*/
private Vector<TableColumnDefinition> getCommonColumnList() throws WTException {
Vector<TableColumnDefinition> columns = new Vector<TableColumnDefinition>();
columns.add(TableColumnDefinition.newTableColumnDefinition(ICON, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(NAME, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(FORMAT_ICON, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(NUMBER, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(ORG_ID, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(INFO_ACTION, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(NM_ACTIONS, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(GENERAL_STATUS_FAMILY, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(VERSION, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(CONTAINER_NAME, /* lockable */false));
columns.add(TableColumnDefinition.newTableColumnDefinition(CUSTOMNAME, /* lockable */false));
return columns;
}
@Override
public boolean isAttributeValidForColumnStep(String columnId) {
if (STATE.equals(columnId)) {
return false;
}
return super.isAttributeValidForColumnStep(columnId);
}
@Override
public List<TextAttribute> getSpecialTableColumnsAttrDefinition(Locale locale) {
List<TextAttribute> result = new ArrayList<TextAttribute>();
result.add(new Attribute.TextAttribute(NM_ACTIONS, "Action", locale));
result.add(new Attribute.TextAttribute(CUSTOMNAME, "CUSTOMNAME", locale));
return result;
}
}

5. リソースを定義します。

private static final String RESOURCE = "com.example.newui.customUIResource";

6. AbstractComponentConfigBuilder では、buildComponentData がテーブルのオブジェクト (行) を返す必要もあります。メソッドボディに次のコードを追加して、すべての部品をクエリーします。分離を明確にするために、データフェッチ部品が設計を考慮してサブクラス ConfigurableTableDataBuilder に移動されます。同じテーブルコンフィギュレーションに対して異なるクエリーを使用して異なるデータがフェッチされます。

@Override
public QueryResult buildComponentData(ComponentConfig config, ComponentParams params) throws WTException {
NmCommandBean cb = ((JcaComponentParams) params).getNmCommandBean();
WTContainer container = cb.getViewingContainer();
QuerySpec qs = new QuerySpec(WTPart.class);
SearchCondition sc = new SearchCondition(WTPart.class, WTPart.CONTAINER_REFERENCE + "." + ObjectReference.KEY,
SearchCondition.EQUAL, PersistenceHelper.getObjectIdentifier(container));
qs.appendWhere(sc, new int[1]);
// Specify latest iteration.
qs.appendAnd();
SearchCondition searchCondition = new SearchCondition(WTPart.class, WTPart.LATEST_ITERATION,
SearchCondition.IS_TRUE);
qs.appendWhere(searchCondition, new int[1]);
QueryResult qr = null;
try {
qr = PersistenceHelper.manager.find((StatementSpec) qs);
}
catch (PartialResultException pre) {
qr = pre.getQueryResult();
}
return qr;
}

7. ローカライズされたテーブルの表示名を管理するための新しいクラス customUIResource を作成します。

package com.example.newui;
import wt.util.resource.WTListResourceBundle;
//Resource file for the new strings used in new UI
@RBUUID("com.example.newui.customUIResource")
public final class customUIResource extends WTListResourceBundle {
@RBEntry("Custom Acme Name")
public static final String customAcmeName = "customAcmeName";
@RBEntry("All")
@RBComment("Shows All view for Product List table")
public static final String ALL_VIEW_NAME = "ALL_VIEW_NAME";
@RBEntry("Displays all products in which the user is either an active or guest member.")
@RBComment("Displays all products in which the user is either an active or guest member of")
public static final String ALL_VIEW_NAME_DESC = "ALL_VIEW_NAME_DESC";
}

8. MVC ビルダーが作成された後、これらのビルダーを登録します。

a. custom.site.xconf ファイルがまだ作成されていない場合は、<カスタマイズのルートディレクトリ>/xconf フォルダに作成します。

b. custom.mvc.builders.base-packages プロパティを custom.site.xconf ファイルに追加します。このプロパティの値をベースパッケージの名前に設定します。

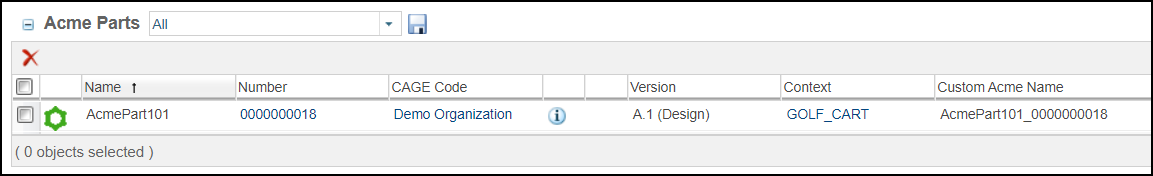

9. Windchill を再起動して、「Acme 部品」テーブルが表示されるかどうかを確認します。
