Windchill で属性とパラメータがパブリッシングされるようにするには、それらの属性とパラメータを Windchill およびオーサリングアプリケーションで設定する必要があります。CAD 図面や部品が Windchill でチェックインまたは保存されている場合は、「プロパティ」ページにオーサリングアプリケーションのデフォルトパラメータが表示されます。これらのパラメータは読み取り専用ですが、会社で必要な場合は修正できます。これらのパラメータを修正するには、Windchill 管理者は Windchill の「プリファレンス管理」ページでプリファレンスを修正し、オーサリングアプリケーションのプリファレンスにマッピングします。マッピングは、Windchill とオーサリングアプリケーションの間でプリファレンスが認識されるようにするために実行されます。マッピングの詳細については、属性とパラメータのタイプを参照してください。

CAD ドキュメントを作成しチェックインする前に、「プリファレンス管理」であらかじめ属性を設定することができます。たとえば、「プリファレンスを設定」ウィンドウのオーサリングアプリケーションドロップダウンリストで、ネーミングと番号付けに使用する属性を設定できます。

ユーザーが Windchill システム属性とタイプが矛盾するオーサリングアプリケーションパラメータを作成した場合、Windchill 管理者はユーザー作成によるそのパラメータを削除し、正しいタイプのシステムパラメータを作成する必要があります。このようにすることによりオーサリングアプリケーションと Windchill の間にコンフリクトがなくなり、パラメータはオーサリングアプリケーションユーザーインタフェースにパブリッシングされます。

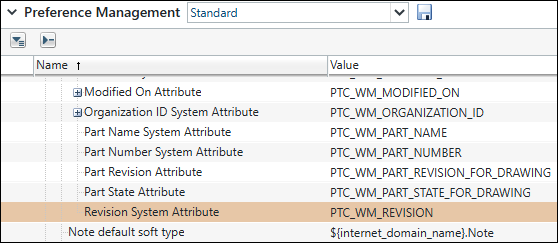

たとえば、「プリファレンス管理」で、「Workgroup Manager クライアント」 > 「システム属性とファイルプロパティをマッピング」 > 「リビジョンのシステム属性」の順にクリックします。

「リビジョンのシステム属性」を右クリックし、「プリファレンスを設定」を選択します。

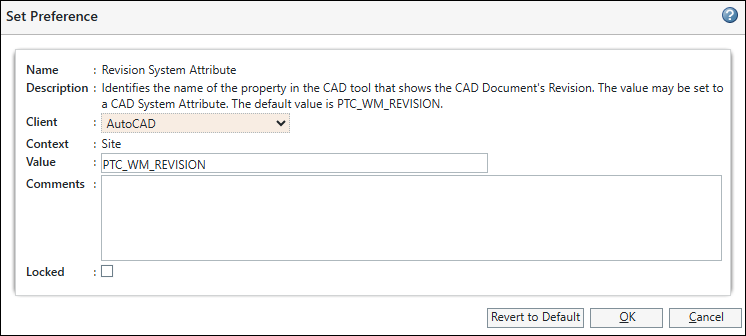

以下の図は、「プリファレンスを設定」ウィンドウを示しています。

「クライアント」ドロップダウンから CAD アプリケーションを選択できます。たとえば、AutoCAD に設定されているデフォルトの Windchill プリファレンス値を変更する場合に、このアプリケーションを「クライアント」プルダウンメニューから選択し、「値」を PTC_WM_REVISION=XYZ に設定するなどです。CAD モデル化システムパラメータ XYZ はオーサリングアプリケーションのリビジョンに使用可能です。
