Generazione di miniature con Visualization Content Service
Visualization Content Service (VCS) può generare miniature 2D e 3D visualizzate in Navigatore miniature o nella pagina Dettagli.
Con Visualization Content Service, la generazione di miniature viene attivata con le seguenti proprietà su Windchill:
• wvs.vcs.supportedworkers = THUMBNAIL
• enable.thumbnail = true
Se si attiva la generazione di miniature con Visualization Content Service, vengono generate le miniature nei seguenti scenari:
• Operazioni pubblicate in worker CAD o non CAD
• Rappresentazioni generate dal server
• Generazione di miniature basata su programmazione
Non è necessario che l'amministratore Windchill configuri un worker di miniature dedicato o imposti proprietà per generare le miniature. Una volta configurato Windchill per generare miniature con Visualization Content Service, le proprietà come thumbnail.usecadagent vengono ignorate. Non è necessario installare Creo View Adapter for Windchill in Windchill per la generazione di miniature lato server. Tuttavia, in uno scenario può essere ancora necessario per Utilità di compressione dei visualizzabili.
Di seguito viene descritto il processo di generazione di miniature.
1. Windchill attiva l'operazione di pubblicazione.
2. Windchill verifica che l'operazione di pubblicazione abbia generato la miniatura.
3. Windchill aggiorna la rappresentazione padre principale e carica il contenuto.

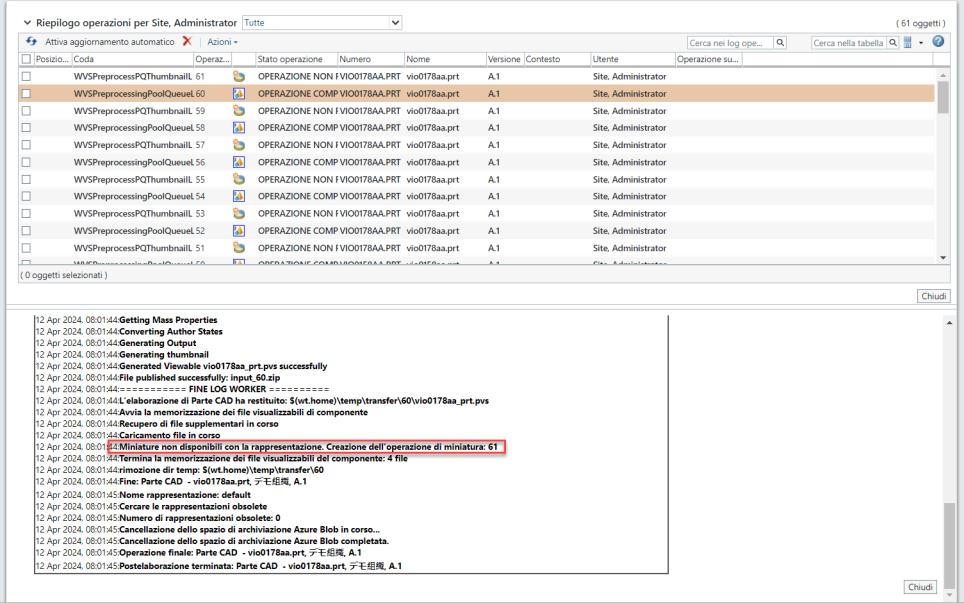

4. Se la miniatura non viene generata, Windchill crea una nuova operazione di miniatura. Il monitor operazioni di Windchill Visualization Services visualizza il log come Thumbnails unavailable with representation, creating Thumbnail Job. Insieme a questo messaggio, Windchill Visualization Services scrive anche l'ID della nuova operazione di miniatura, che può essere utilizzato per la ricerca della rispettiva operazione di miniatura nel monitor operazioni.

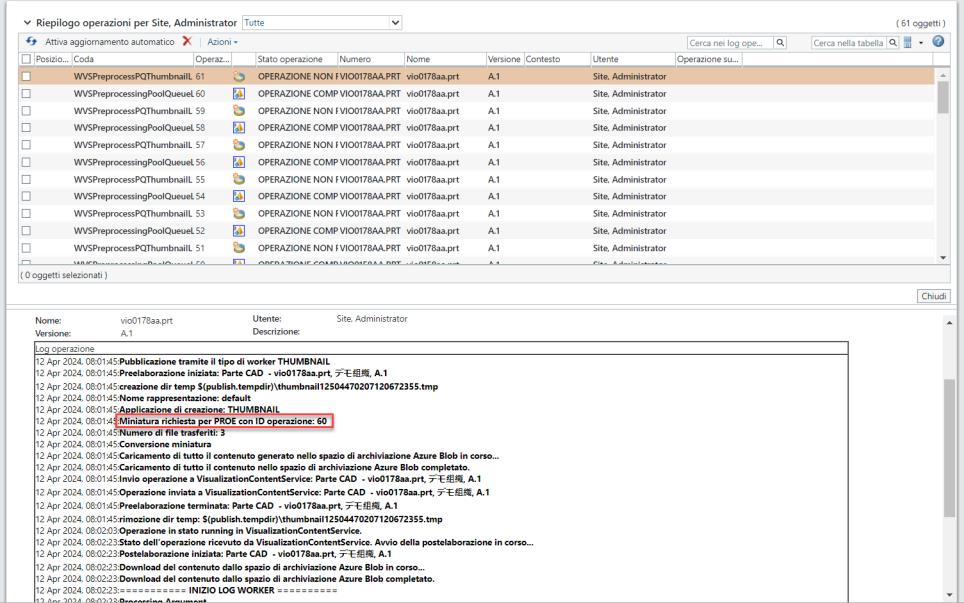

5. La miniatura viene aggiunta alle code di miniature Visualization Content Service con la stessa priorità dell'operazione padre.
 | • Durante la generazione di miniature, Windchill scarica il contenuto della rappresentazione. Il numero di file da scaricare viene controllato con la proprietà thumbnail.filelimit, con il limite di default impostato su 800. Per ulteriori informazioni, fare riferimento a Windchill Visualization Service Properties. • Per i documenti con limitazioni per la generazione di miniature tramite controllo di pubblicazione e miniature, l'operazione di miniatura non viene attivata. Per ulteriori informazioni, fare riferimento a Controllo icone e pubblicazioni. • Windchill ignora la richiesta di generazione di miniature per Visualization Content Service per le rappresentazioni senza elementi visualizzabili (rappresentazione vuota). Nel log dell'operazione viene visualizzato il messaggio Thumbnail Generation Skipped - The representation contains no content for generating thumbnails. |
