Opzioni di caricamento assieme (NX)
Assembly Load Options consentono di modificare l'opzione di caricamento del modello quando viene aperto da Windchill in NX.
Per accedere alle opzioni di caricamento assieme, procedere nel modo di seguito indicato.
• Nella scheda NX Home, fare clic su > > > .
In alternativa, attenersi alla procedura descritta di seguito.

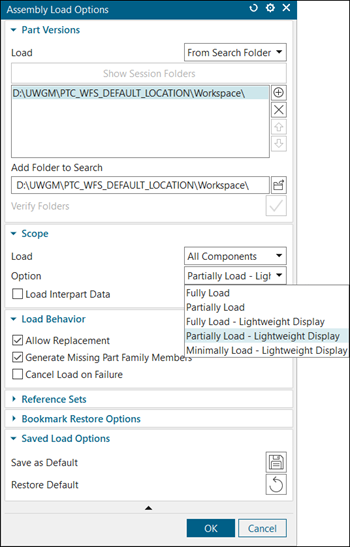

• Fare clic su > > . Viene visualizzata la finestra Assembly Load Options.
Caricamenti supportati per l'importazione di file NX in Windchill
Durante l'importazione di file NX in Windchill, le opzioni per il caricamento sono disponibili nel gruppo Part Versions della finestra Assembly Load Options come mostrato:
• As Saved - Apre l'assieme NX e i relativi componenti dalla posizione salvata più di recente. Tiene traccia della posizione della cartella in cui sono stati salvati i componenti. Questi dati non vengono memorizzati in Windchill.
• From Folder - Apre un file CAD NX da una cartella locale. Questa opzione può essere utilizzata quando tutti i documenti CAD sono presenti in una singola cartella locale.
• From Search Folder - Si tratta del caricamento di default quando NX è connesso a Windchill Workgroup Manager. Per default, viene aggiunto il percorso della cartella al workspace attivo.
Caricamenti supportati per l'apertura di documenti CAD Windchill in NX
Quando si aprono i documenti CAD Windchill in NX, le opzioni per il caricamento sono disponibili nel gruppo Scope come mostrato:
• All Components - Apre tutti i componenti di un assieme.
• Structure Only - Apre solo la struttura dell'assieme. Non viene caricato alcun componente. Quando si apre un assieme dal commonspace utilizzando il tipo di caricamento Structure Only, per default tutti i dipendenti di Windchill vengono aggiunti automaticamente al workspace insieme all'assieme.
Per ottenere prestazioni ottimali con l'opzione Structure Only, impostare il valore di Dependents su None nella scheda Basic durante l'aggiunta di oggetti al workspace.
In alternativa, attenersi alla procedura descritta di seguito.
a. Passare a > > > .
b. Impostare la preferenza Includi documenti CAD/dinamici dipendenti su None.
Opzioni supportate per l'apertura di documenti CAD Windchill in NX
Le opzioni sono disponibili nel gruppo Scope come mostrato di seguito.
• Fully Load
• Partially Load
• Fully Load - Lightweight Display
• Partially Load - Lightweight Display
È possibile inoltre impostare le opzioni di caricamento nel file di configurazione load_options.def nella directory di avvio di NX. Ad esempio, per impostare le opzioni di caricamento su Fully Load, impostate la preferenza LoadOptions_PartLoadOption: fully_load nel file di configurazione load_options.def.
 | Per modificare la posizione del file di configurazione UGII_LOAD_OPTIONS, è possibile impostare la variabile di ambiente load_options.def come segue: UGII_LOAD_OPTIONS=D:\NX_loadoptions\load_options.def. |
Per ulteriori informazioni, vedere Best practice: apertura di dati CAD NX da Windchill.
