Per assicurarsi che gli attributi e i parametri vengano pubblicati in Windchill, è necessario configurarli in Windchill e nell'applicazione di creazione. Se una parte o un disegno CAD è stato sottoposto a Check-In o salvato in Windchill, nella pagina Proprietà vengono visualizzati i parametri di default dell'applicazione di creazione. Questi parametri sono di sola lettura; tuttavia, se richiesto dalla propria società, è possibile modificarli. Per modificare questi parametri, l'amministratore Windchill modifica una preferenza nella pagina Gestione preferenze in Windchill e la mappa alla preferenza dell'applicazione di creazione. La mappatura viene eseguita in modo che la preferenza venga riconosciuta sia in Windchill sia nell'applicazione di creazione. Per ulteriori informazioni sulla mappatura, fare riferimento a Tipi di attributi e di parametri.

In Gestione preferenze è possibile impostare gli attributi prima di creare un documento CAD e sottoporlo a Check-In. Ad esempio, per la denominazione e la numerazione è possibile accedere all'elenco a discesa dell'applicazione di creazione nella finestra Imposta preferenza e impostare gli attributi che si intende utilizzare.

Se un utente crea un parametro dell'applicazione di creazione il cui tipo è in conflitto con un attributo di sistema di Windchill, il parametro creato dall'utente deve essere eliminato e il parametro di sistema del tipo corretto deve essere creato dall'amministratore Windchill. In tal modo, si evita qualsiasi tipo di conflitto tra l'applicazione di creazione e Windchill e il parametro viene pubblicato nell'interfaccia utente dell'applicazione di creazione.

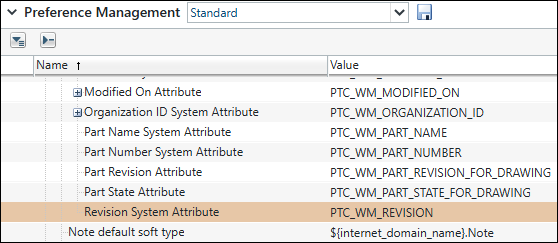

Ad esempio, in Gestione preferenze, fare clic su Client Windchill Workgroup Manager > Mappatura degli attributi di sistema e delle proprietà dei file > Attributo di sistema revisione.

Fare clic con il pulsante destro del mouse su Attributo di sistema revisione e selezionare Imposta preferenza.

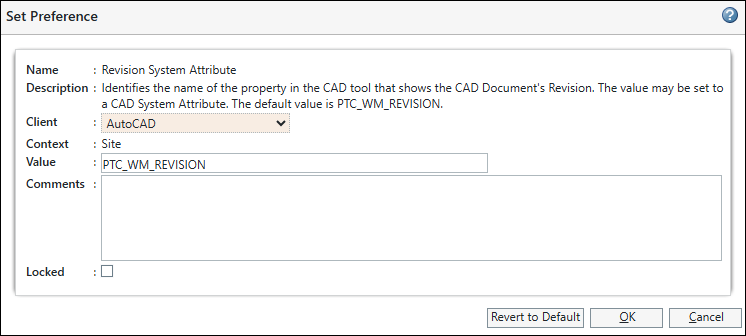

L'immagine che segue mostra la finestra Imposta preferenza.

È possibile selezionare un'applicazione CAD dall'elenco a discesa Client. Ad esempio, se si desidera modificare il valore della preferenza di default Windchill per AutoCAD, selezionarlo dal menu a discesa Client e impostare Valore su PTC_WM_REVISION=XYZ. Il parametro di sistema modellato CAD, XYZ, è disponibile per la revisione nell'applicazione di creazione
