Génération de miniatures avec VCS
Visualization Content Service (VCS) peut générer des miniatures 2D et 3D qui s'affichent sur la page Navigateur de miniatures ou Details.
Avec VCS, la génération de miniatures est activée avec les propriétés suivantes dans Windchill :
• wvs.vcs.supportedworkers = THUMBNAIL
• enable.thumbnail = true
Si la génération de miniatures est activée avec VCS, des miniatures sont générées dans les scénarios suivants :
• Tâches publiées par un convertisseur CAO ou non-CAO
• Représentations générées par le serveur
• Génération de miniatures basée sur Scheduler
L'administrateur Windchill n'a pas besoin de configurer un convertisseur de miniatures dédié ni de définir une propriété pour générer des miniatures. Une fois Windchill configuré pour générer des miniatures avec des VCS, les propriétés telles que thumbnail.usecadagent sont ignorées. Il n'est pas nécessaire d'installer Creo View Adapter pour Windchill sur Windchill pour générer des miniatures côté serveur. Toutefois, cela peut demeurer nécessaire pour Utilitaires de compression des objets visualisables.
Le processus de génération des miniatures est le suivant :
1. Windchill déclenche la tâche de publication.
2. Windchill vérifie que la tâche de publication a généré la miniature.
3. Windchill met à jour la représentation parente principale et charge le contenu.

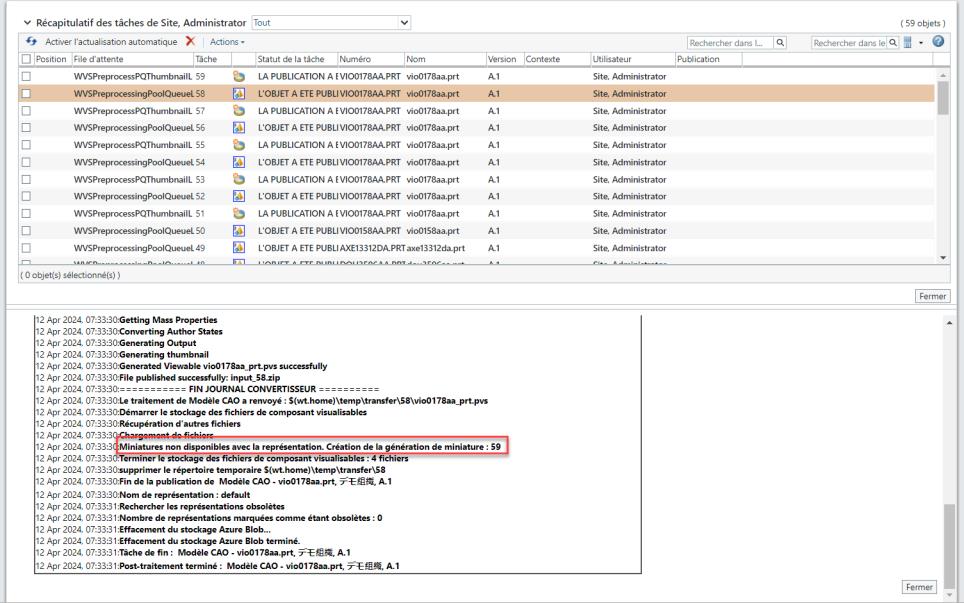

4. Si la miniature n'est pas générée, Windchill crée une nouvelle tâche de miniature. Le Moniteur des tâches WVS affiche le journal en tant que Thumbnails unavailable with representation, creating Thumbnail Job. WVS accompagne ce message de l'ID de la nouvelle tâche de miniature, qui peut être utilisé pour rechercher la tâche de miniature correspondante dans le Moniteur des tâches.

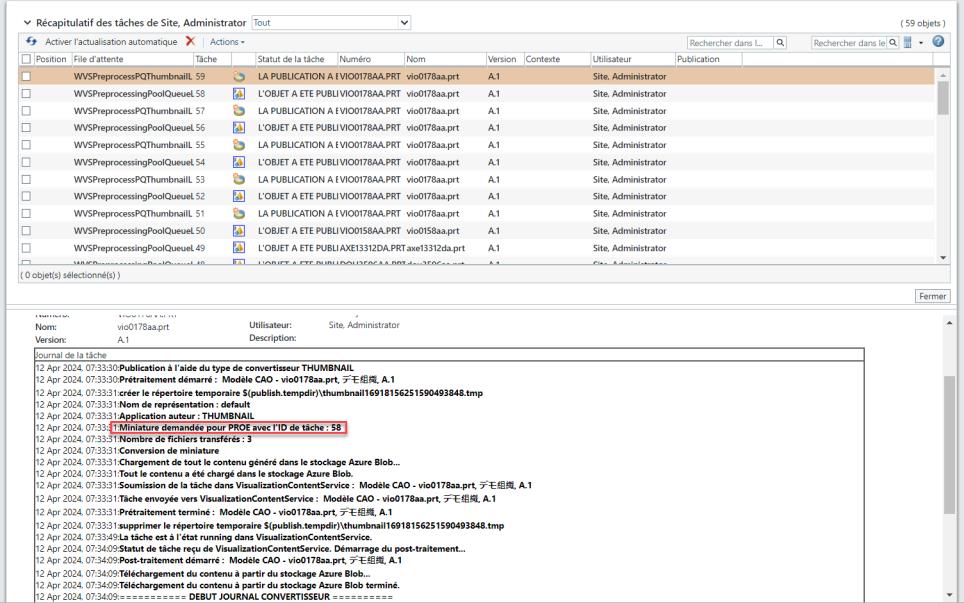

5. La miniature est ajoutée aux files d'attente de miniatures VCS avec la même priorité que celle de la tâche parente.
 | • Lors de la génération de la miniature, Windchill télécharge le contenu de la représentation. Le nombre de fichiers à télécharger est contrôlé par la propriété thumbnail.filelimit, la limite par défaut étant définie sur 800. Pour plus d'informations, consultez la rubrique Propriétés Windchill Visualization Service. • Pour les documents dont la génération de miniatures est restreinte via le contrôle des miniatures et des publications, la tâche de miniature n'est pas déclenchée. Pour plus d'informations, consultez la rubrique A propos du contrôle des publications et des miniatures. • Windchill ignore la demande de génération de miniature auprès de VCS pour les représentations dépourvues d'objets visualisables (représentations vides). Le journal de la tâche affiche le message Thumbnail Generation Skipped - The representation contains no content for generating thumbnails.. |
