Tutoriel 5 : Remplacement d'un article dans la nomenclature de fabrication générique
Ce tutoriel explique comment remplacer un article dans la nomenclature de fabrication générique.
Tutoriel

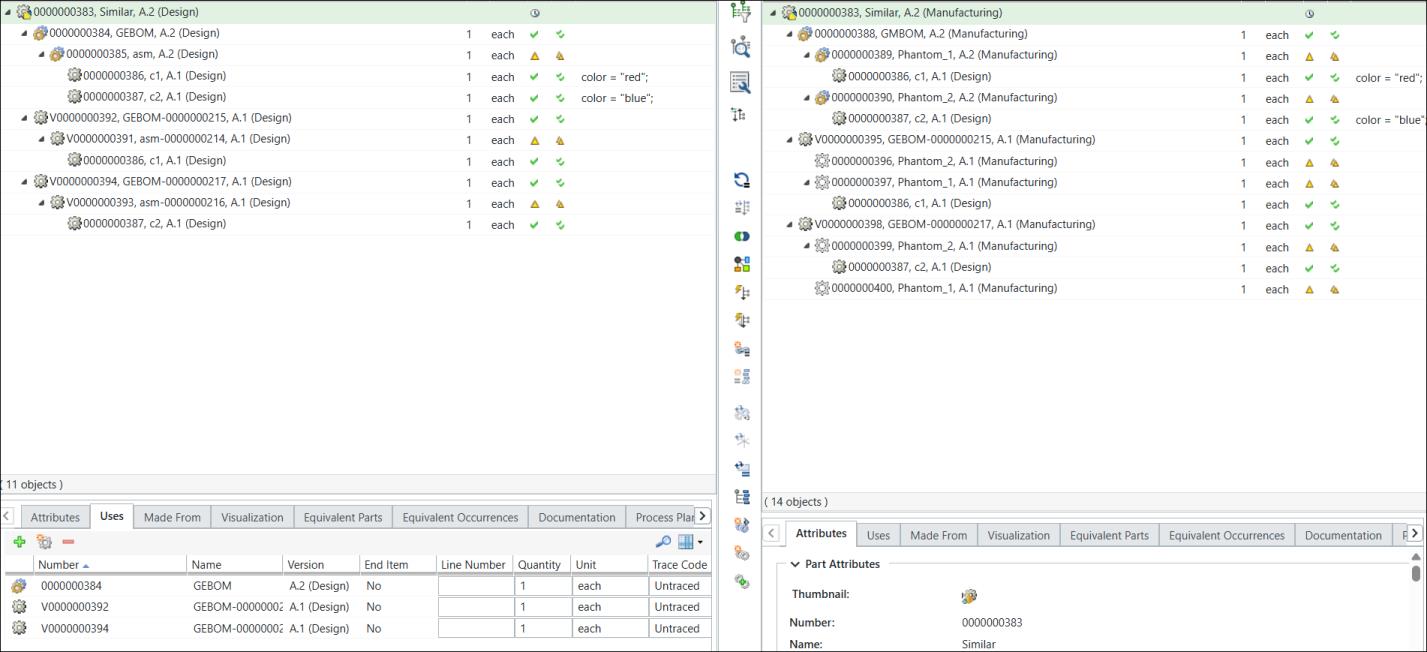

1. Notez que la structure suivante est présente dans le Transformateur de nomenclature :
◦ La nomenclature d'étude générique 0000000384, GEBOM, (Design) est présente dans la vue en aval. L'assemblage situé sous la nomenclature d'étude générique 0000000385, asm, (Design) contient deux articles enfants, C1 et C2. Différentes options et différents choix sont affectés aux articles C1 et C2.
◦ La nomenclature de fabrication générique 0000000388, GMBOM, (Manufacturing) est présente dans la vue en aval.
◦ Les variantes sont créées pour les nomenclatures d'étude génériques 0000000392 (Design) et 0000000394 (Design) dans la vue en amont. Le système génère des variantes de nomenclature de fabrication dans la vue en aval au moyen des variantes de nomenclature d'étude.

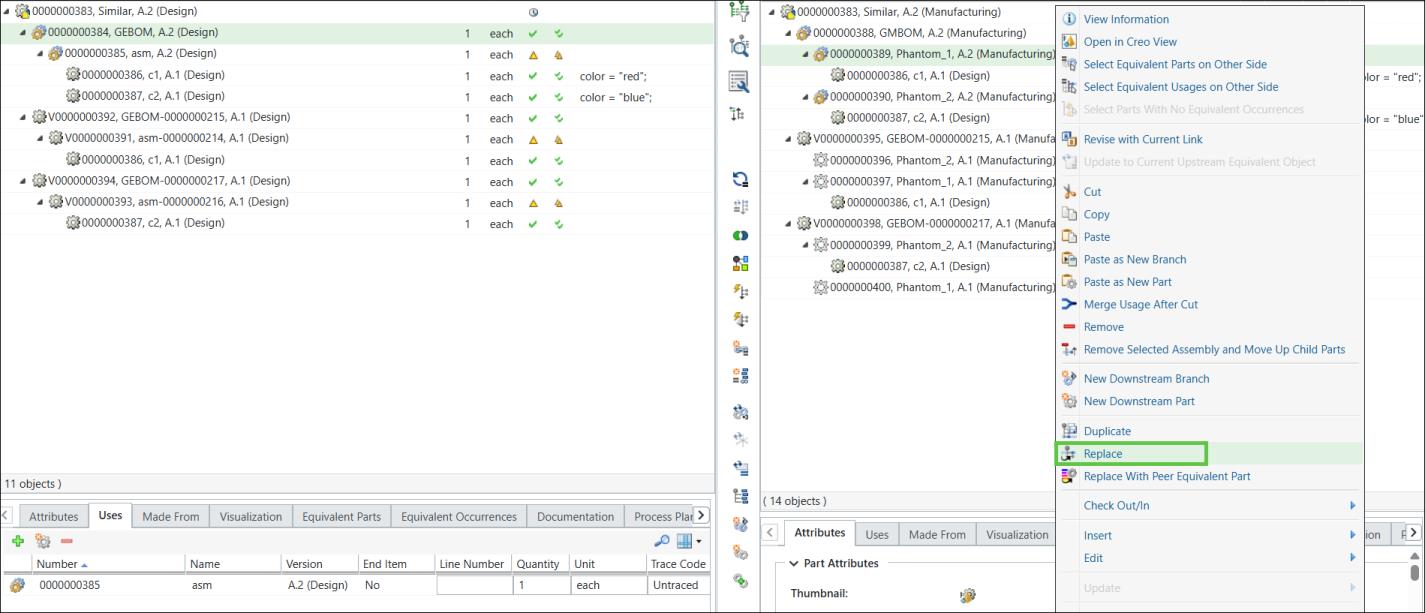

2. Sélectionnez l'article 0000000389, Phantom_1 (Manufacturing) présent sous la nomenclature de fabrication générique 0000000388, GMBOM, (Manufacturing) dans la vue en aval. Cliquez avec le bouton droit et sélectionnez Remplacer.

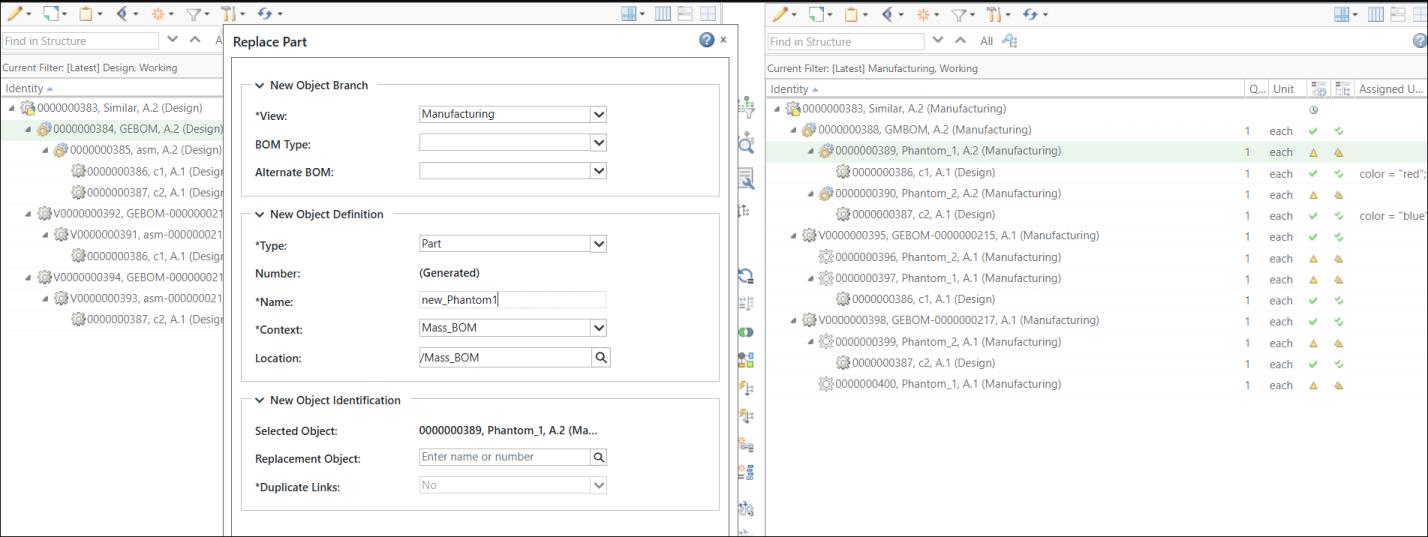

La boîte de dialogue Remplacer un article s'ouvre.
3. Dans le champ Nom, entrez le nom de l'article remplacé. Par exemple, new_Phantom1.

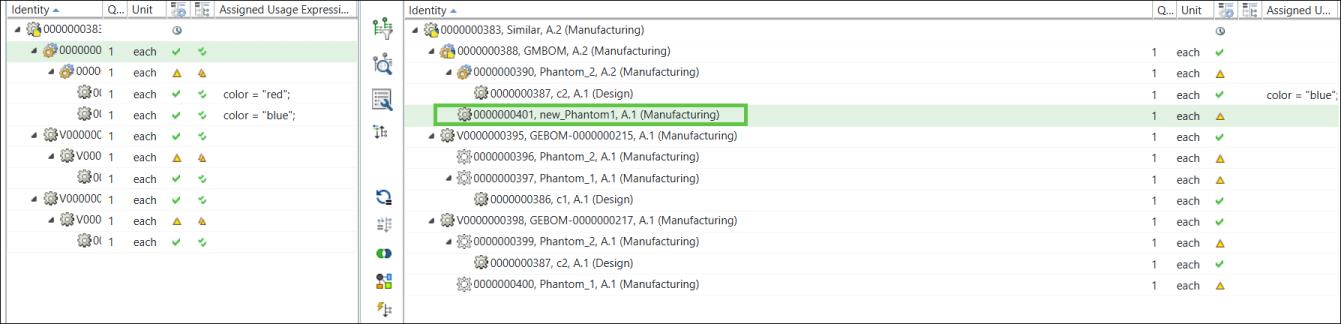

4. Cliquez sur OK. La boîte de dialogue Remplacer un article se ferme. Un article non configurable 0000000401, new_Phantom (Manufacturing) est ajouté sous l'article 0000000388, GMBOM, (Manufacturing).
5. Convertissez l'article non configurable en article configurable en fonction de l'exigence pour effectuer les mêmes modifications de remplacement dans les variantes de nomenclature de fabrication.

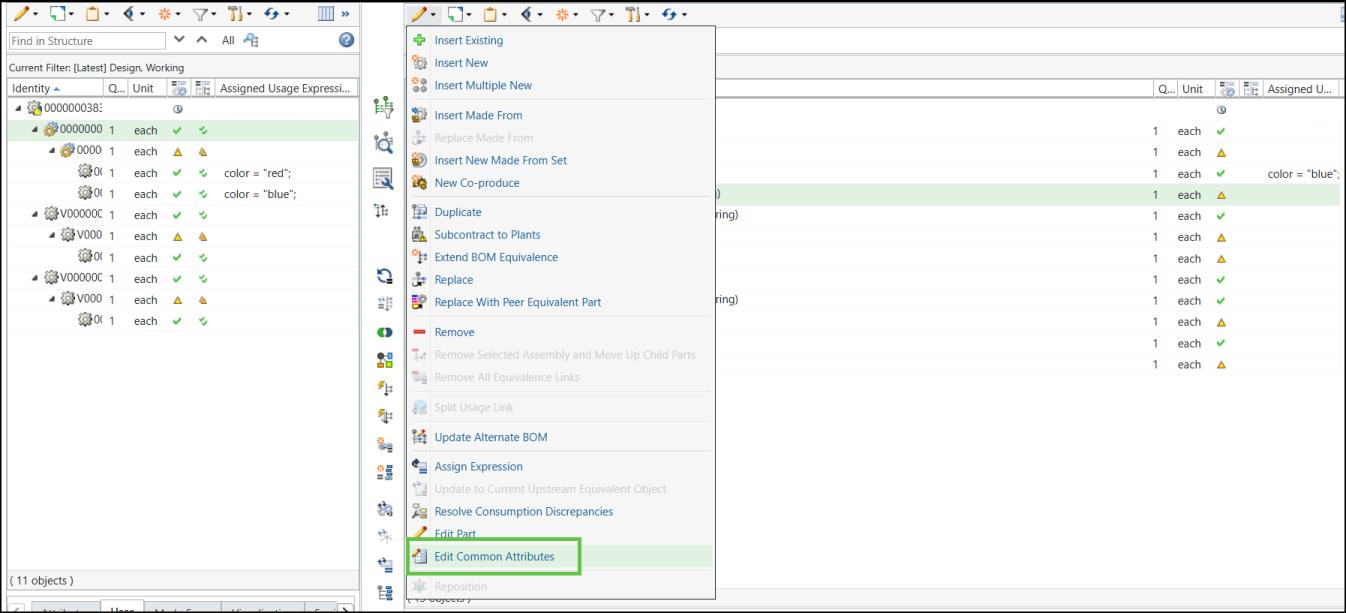

Sélectionnez l'article non configurable 0000000401, new_Phantom (Manufacturing) dans la vue en aval, puis cliquez sur
Modification > .
Modification > .

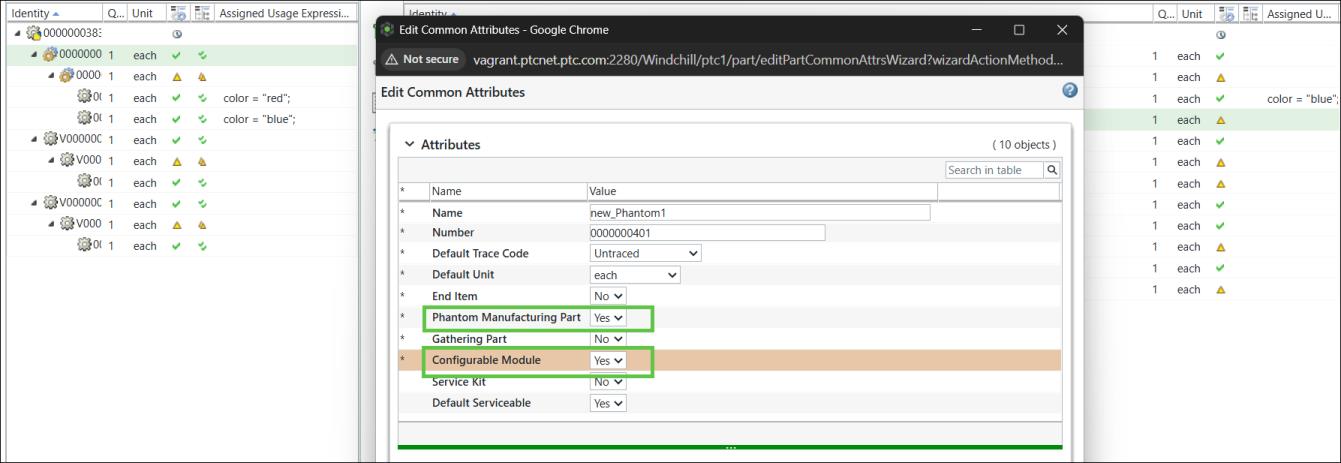

6. La boîte de dialogue Modifier les attributs communs s'affiche. Définissez la valeur des attributs Article de fabrication fantôme et Module configurable sur Oui.

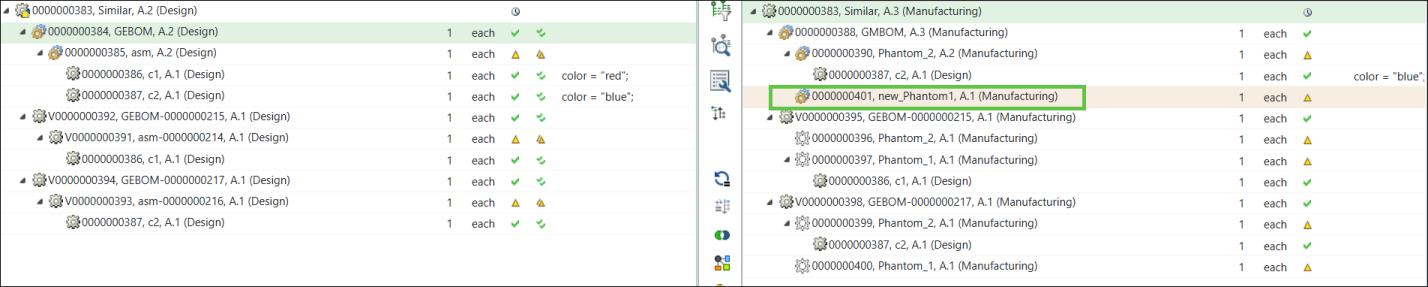

7. Cliquez sur OK pour fermer la boîte de dialogue Modifier les attributs communs. La structure mise à jour s'affiche dans le Transformateur de nomenclature.
8. Lancer l'action Mettre à jour les nomenclatures de fabrication en aval en série

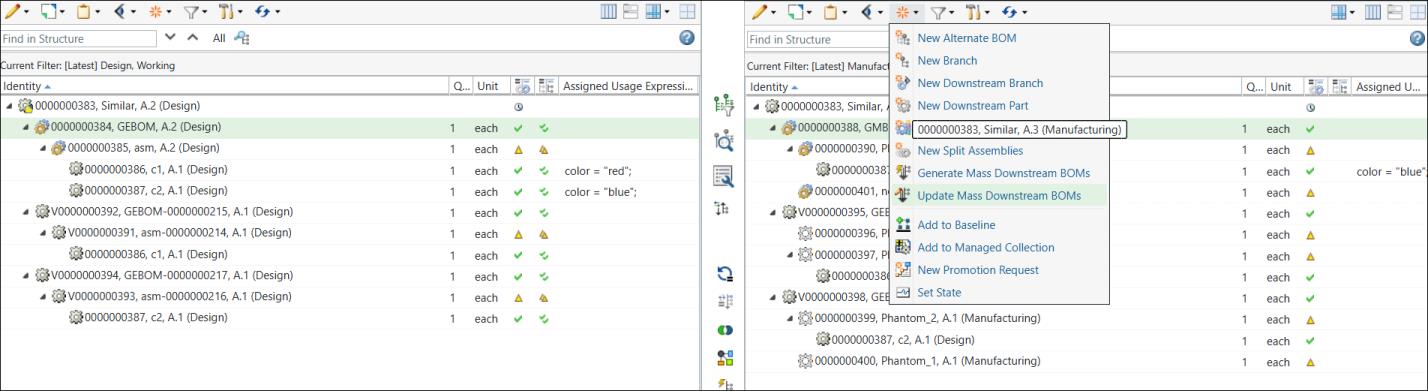

Sélectionnez la nomenclature de fabrication générique 0000000388, GMBOM, (Manufacturing) dans la vue en aval et cliquez sur
Nouveau/Ajouter >
Mettre à jour les nomenclatures de fabrication en aval en série.
Nouveau/Ajouter > Mettre à jour les nomenclatures de fabrication en aval en série.
9. Lorsque vous lancez l'action Mettre à jour les nomenclatures de fabrication en aval en série, le message suivant s'affiche :
Mettre à jour les nomenclatures de fabrication en aval en série, le message suivant s'affiche :
Cliquez sur Continuer.

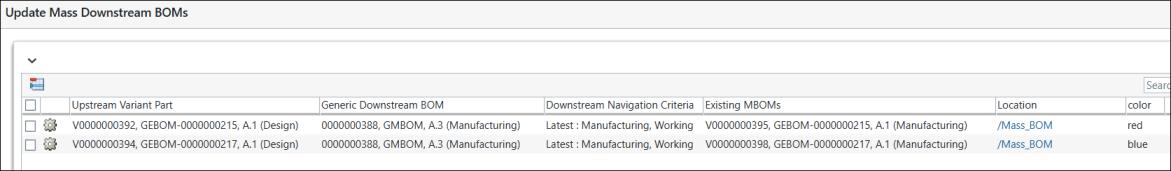

10. La boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série s'affiche avec les informations suivantes.

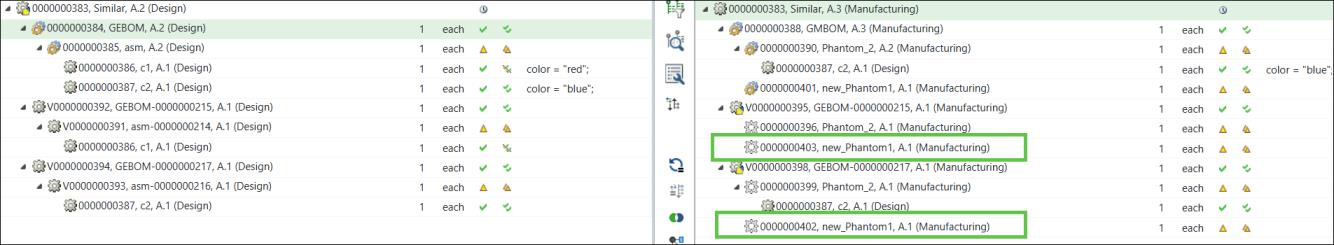

11. Cliquez sur Terminer. La boîte de dialogue Mettre à jour les nomenclatures de fabrication en aval en série se ferme. Le système met à jour toutes les variantes de nomenclature de fabrication en fonction des modifications apportées à la structure de nomenclature de fabrication générique.
