Suppression d'une illustration
Une ou plusieurs illustrations peuvent être associées à une opération. Utilisez l'action
Enlever l'illustration disponible dans le menu contextuel d'une opération pour supprimer les documents de référence et les fichiers C3DI associés du Navigateur de gammes.
Enlever l'illustration disponible dans le menu contextuel d'une opération pour supprimer les documents de référence et les fichiers C3DI associés du Navigateur de gammes. | Lorsque vous travaillez dans le Navigateur de gammes, vous ne pouvez supprimer que les illustrations créées dans le Navigateur de gammes. Pour supprimer des illustrations créées dans d'autres navigateurs, tels que le Navigateur de ressources de fabrication avancé, vous devez ouvrir le navigateur correspondant et supprimer les illustrations. |
Pour supprimer une illustration, procédez comme suit :
1. Dans la structure arborescente du Navigateur de gammes, cliquez avec le bouton droit sur une opération.
Le menu contextuel s'affiche.
2. Dans le menu contextuel, sélectionnez > Enlever l'illustration.
Enlever l'illustration.

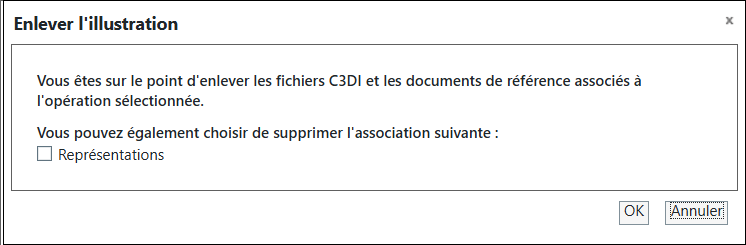

3. Dans la boîte de dialogue Enlever l'illustration, cochez la case Représentations si vous souhaitez supprimer les représentations associées à l'opération sélectionnée, puis cliquez sur OK.
4. Si une seule illustration est associée à l'opération, le système supprime l'illustration. Si plusieurs illustrations sont associées à une opération, un message s'affiche. Cliquez sur Oui pour supprimer toutes les illustrations.
Les illustrations créées à l'aide du Navigateur de gammes et associées à l'opération sélectionnée sont supprimées par défaut. Les enregistrements des illustrations sont également supprimés du tableau Documents de référence de l'onglet Documentation.
Lorsque vous exécutez cette action sur une opération parente, les illustrations uniquement associées à l'opération parente sont supprimées par défaut. Toutefois, lorsque les illustrations sont gérées à partir de l'opération parente (propriété com.ptc.windchill.mpmlink.manageCreoIllustrationFromParentOperation définie sur "true"), la suppression de l'illustration de l'opération parente supprime également les documents de référence publiés par le processus de publication Creo Illustrate pour les opérations enfants associées. Pour plus d'informations sur la propriété, consultez la rubrique Gestion des illustrations à partir d'opérations parentes.
Utilisation de l'action Enlever du tableau Documents de référence
Vous pouvez utiliser l'action Enlever la sélection disponible dans la barre d'outils du tableau Documents de référence de l'onglet Documentation pour enlever des illustrations de manière sélective.
Enlever la sélection disponible dans la barre d'outils du tableau Documents de référence de l'onglet Documentation pour enlever des illustrations de manière sélective.1. Sélectionnez une ou plusieurs illustrations, puis cliquez sur .
.Vous pouvez également utiliser le menu d'actions contextuel et sélectionner Supprimer.
2. Dans la boîte de dialogue Supprimer, cliquez sur OK.
