Création d'un décalage
Utilisez l'action
Décalage de l'onglet Visualisation du Transformateur de nomenclature pour décaler l'assemblage ou l'article sélectionné. Cette action est disponible dans les vues en amont et en aval.
Décalage de l'onglet Visualisation du Transformateur de nomenclature pour décaler l'assemblage ou l'article sélectionné. Cette action est disponible dans les vues en amont et en aval.Pour décaler un assemblage ou un article, procédez comme suit :
1. Ouvrez un article ou un assemblage dans le Transformateur de nomenclature. La structure arborescente des vues en amont et en aval et les données de visualisation correspondantes sont chargées dans le Transformateur de nomenclature.
2. Sélectionnez un article ou un assemblage dans l'onglet Visualisation ou dans la structure de nomenclature.
3. Dans la barre d'outils de l'onglet Visualisation, cliquez sur Décalage.

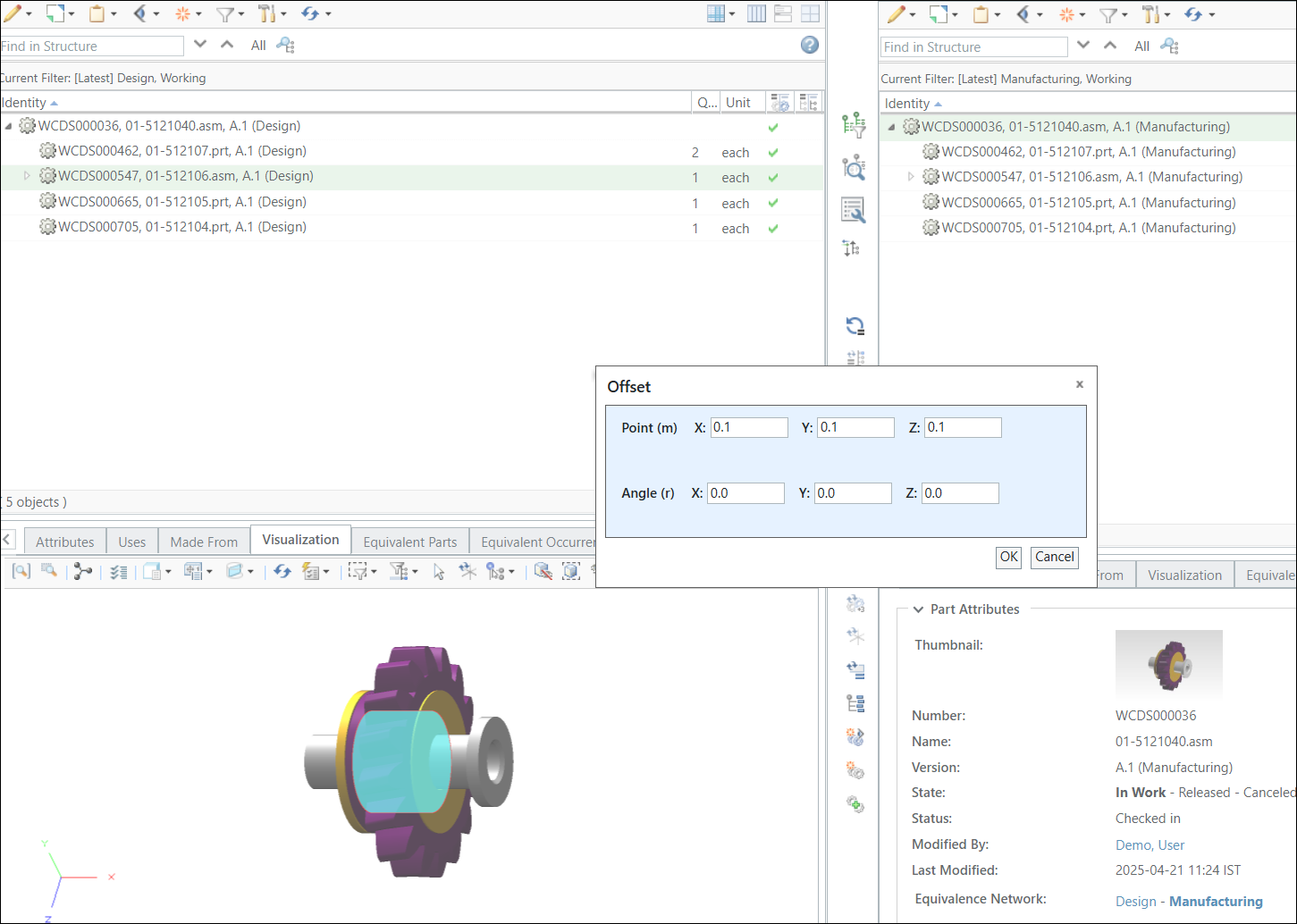

Décalage.4. La boîte de dialogue Décalage s'affiche.
5. Saisissez les valeurs appropriées dans la boîte de dialogue Décalage.
6. Cliquez sur OK. La boîte de dialogue Décalage se ferme et le système décale l'assemblage ou l'article sélectionné dans l'onglet Visualisation. L'action Décalage décale ou ajuste l'article ou l'assemblage sélectionné par rapport à sa position actuelle.
 | Un décalage crée un effet temporaire à des fins visuelles. Vous pouvez supprimer le décalage en réinitialisant les valeurs de la boîte de dialogue Décalage ou en actualisant la structure. |
