Cas d'utilisation 1 : Création d'une gamme générée en fonction des expressions
Dans ce cas d'utilisation, nous allons voir comment créer une gamme générée en filtrant certaines des associations et allocations qui existent dans les structures de variante de nomenclature de fabrication et de gamme génériques en fonction des expressions affectées.
Pour plus d'informations sur les expressions, consultez la rubrique Affectation d'expressions.

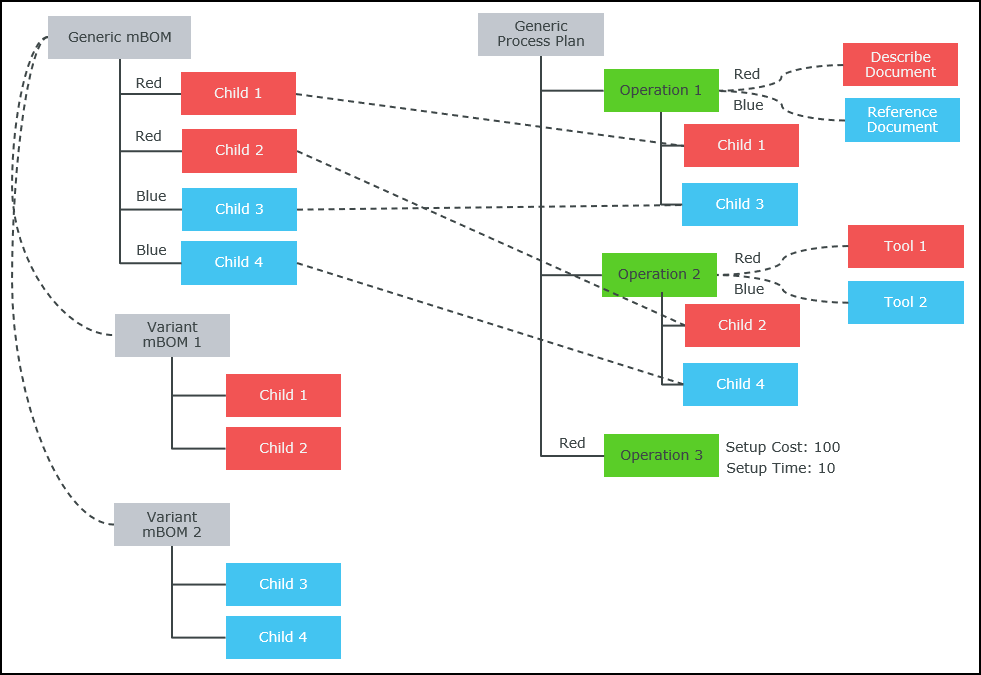

Structures de nomenclature de fabrication générique, de variante de nomenclature de fabrication et de gamme générique existantes
Notez que les structures de nomenclature de fabrication génériques et de variante de nomenclature de fabrication suivantes sont présentes dans le Transformateur BOM et que la gamme générique est présente dans le Navigateur de gammes :
• Generic mBOM est l'article parent du module configurable.
• L'expression Red est affectée à Child 1 et Child 2.
• L'expression Blue est affectée à Child 3 et Child 4.
• Variant mBOM 1 et Variant mBOM 2 sont les variantes dérivées du module configurable.
• En fonction de l'expression Red, Child 1 et Child 2 sont ajoutés sous Variant mBOM 1.
• En fonction de l'expression Blue, Child 3 et Child 4 sont ajoutés sous Variant mBOM 2.
• Generic Process Plan est une gamme associée au module configurable.
• Child 1 et Child 3 sont alloués à Operation 1, qui est associé à Describe Document et Reference Document.
• Child 2 et Child 4 sont alloués à Operation 2, qui est associé à Tool 1 et Tool 2.
• Setup Cost et Setup Time sont les attributs affectés à Operation 3, avec l'expression Red.
Créer des gammes générées à partir des structures données pour l'expression Rouge
1. Dans le Navigateur de gammes, ouvrez Generic Process Plan et Variant mBOM 1 dans le sélecteur d'arborescence à l'aide de l'action Ouvrir l'objet associé.
2. Sélectionnez Variant mBOM 1, cliquez avec le bouton droit de la souris sur Generic Process Plan, puis sélectionnez Générer des gammes.
3. Cliquez sur OK.

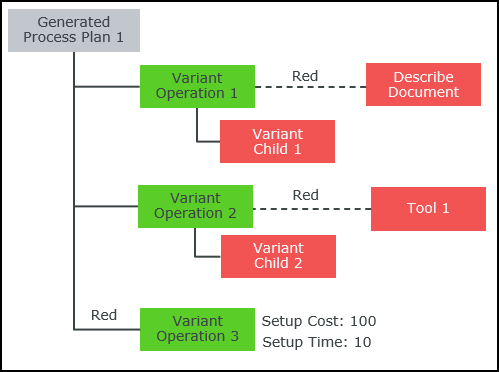

Gamme générée pour l'expression Rouge
Une gamme générée est créée pour l'expression Red. Generated Process Plan 1 s'affiche dans l'onglet Gammes générées du Navigateur de gammes.
• Toutes les allocations et associations liées à l'expression Blue sont filtrées de Variant Operation 1 et Variant Operation 2 dans Generated Process Plan 1.
• Lorsque l'expression Red est affectée à Variant Operation 3, les attributs Setup Cost et Setup Time sont reportés depuis Generic Process Plan.
Créer des gammes générées à partir des structures données pour l'expression Bleu
1. Dans le Navigateur de gammes, ouvrez Generic Process Plan et Variant mBOM 2 dans le sélecteur d'arborescence à l'aide de l'action Ouvrir l'objet associé.
2. Sélectionnez Variant mBOM 2, cliquez avec le bouton droit de la souris sur Generic Process Plan, puis sélectionnez Générer des gammes.
3. Cliquez sur OK.
Gamme générée pour l'expression Bleu
Une gamme générée est créée pour l'expression Red. Generated Process Plan 2 s'affiche dans l'onglet Gammes générées du Navigateur de gammes.
• Toutes les allocations et associations liées à l'expression Red sont filtrées de Variant Operation 1 et Variant Operation 2 dans Generated Process Plan 2.
• Variant Operation 3 n'est pas reportée depuis Generic Process Plan, car l'expression Red lui est affectée.
 | Si vous souhaitez créer des gammes générées pour les expressions Red et Blue simultanément, ouvrez le parent commun de Variant mBOM 1 et Variant mBOM 2 dans le sélecteur d'arborescence à l'étape 1. A l'étape 2, sélectionnez Variant mBOM 1 et Variant mBOM 2 avec Generic Process Plan. |
