Cas d'utilisation 15 : générer une structure en aval en fonction de l'attribut d'article (même type, plusieurs configurations)

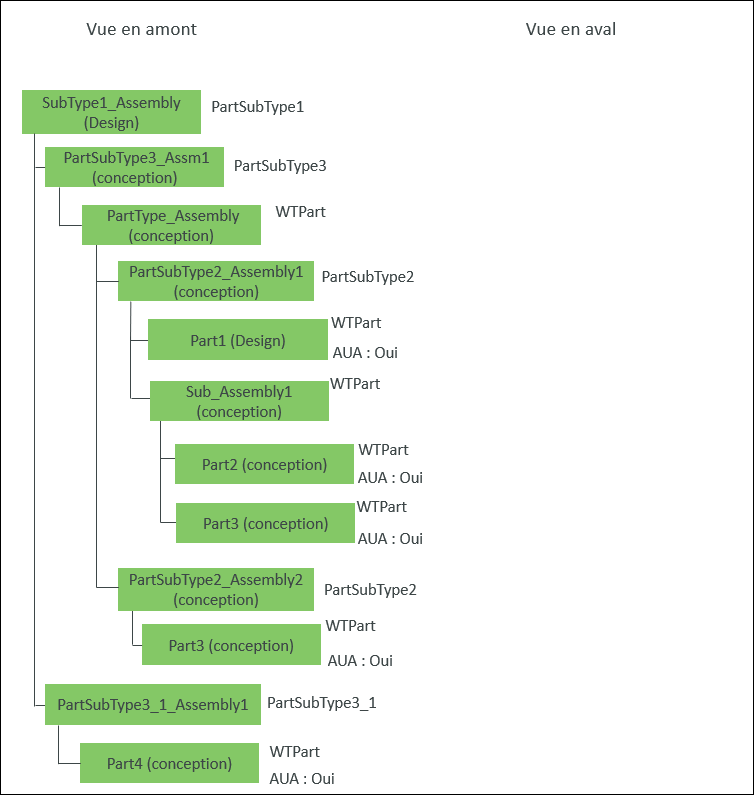

Notez que la structure suivante est présente dans le Transformateur de nomenclature :
• La structure en aval n'existe pas.
• Les articles de la structure en amont appartiennent à différents sous-types de WTPart.
• PartSubType1, PartSubType2 et PartSubType3 sont des sous-types de WTPart.
PartSubType3_1 est un sous-type de PartSubType3.
 | AUA est un attribut de type Chaîne. Pour un type booléen, utilisez la valeur true/false au lieu de Yes/No. |
Pour générer la structure en aval en fonction des attributs d'article avec le même type et plusieurs configurations, vous pouvez spécifier les règles de transformation et de restructuration à l'aide d'un fichier de règles ou de propriétés.
Utilisation d'un fichier de règles
Dans un fichier texte, ajoutez les règles suivantes au format JSON :
{
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"sourceAttributes": ["AUA=yes"],
"targetType": "wt.part.WTPart",
"transformOption": "addSame"
},
{
"sourceType": "wt.part.WTPart",
"targetType": "wt.part.WTPart",
"transformOption": "newBranch"
},
{
"sourceType": "org.rnd.PartSubType3",
"doNotTransform": "true"
},
{
"sourceType": "org.rnd.PartSubType2",
"doNotTransform": "true"
}
]
}
"transformRules": [
{
"sourceType": "wt.part.WTPart",
"sourceAttributes": ["AUA=yes"],
"targetType": "wt.part.WTPart",
"transformOption": "addSame"
},
{
"sourceType": "wt.part.WTPart",
"targetType": "wt.part.WTPart",
"transformOption": "newBranch"
},
{
"sourceType": "org.rnd.PartSubType3",
"doNotTransform": "true"
},
{
"sourceType": "org.rnd.PartSubType2",
"doNotTransform": "true"
}
]
}
Utilisation d'un fichier de propriétés
1. Accédez au fichier associativity.properties.xconf situé dans Windchill/codebase/com/ptc/core/foundation/associativity.
2. Ajoutez les règles de restructuration suivantes :
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart.rule1" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart.rule1" value="attribute.AUA=yes"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart.rule1" value="transformOption=addSame"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart.rule1" value="targetType=wt.part.WTPart"/>
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart.rule2" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart.rule2" value="transformOption=newBranch"/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.wt.part.WTPart.rule2" value="targetType=wt.part.WTPart"/>
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.org.rnd.PartSubType2.rule1" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.org.rnd.PartSubType2.rule1" value="doNotTransform=true"/>
<Property name="com.ptc.windchill.associativity.reconciliation.addusage.org.rnd.PartSubType3.rule1" multivalued="," default=""/>
<AddToProperty name="com.ptc.windchill.associativity.reconciliation.addusage.org.rnd.PartSubType3.rule1" value="doNotTransform=true"/>

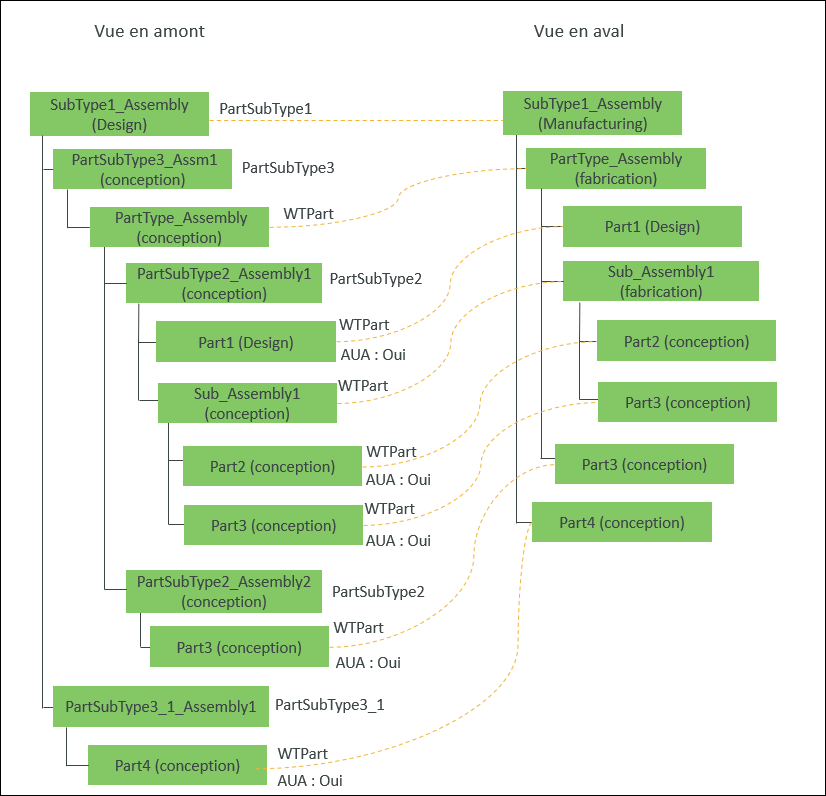

Une fois que vous avez effectué l'action Générer une structure en aval, la structure suivante apparaît dans le Transformateur de nomenclature :
En fonction des critères spécifiés dans le fichier de règles ou le fichier de propriétés, la structure en aval est générée de la manière suivante :
• Part1 (Design), Part2 (Design), Part3 (Design) et Part4 (Design) présentent le type WTPart et l'attribut d'article AUA Yes. Ils sont ajoutés tels quels sous les articles respectifs.
• SubType1_Assembly (Design), PartType_Assembly (Design) et Sub_Assembly1 (Design) avec le type WTPart n'ont pas l'attribut AUA Yes. Ils sont donc ajoutés en tant que nouvelle branche sous les articles respectifs.
• PartSubType3_Assm1(Design) de type PartSubType3 et PartSubType2_Assembly1 (Design), PartSubType2_Assembly2 (Design) de type PartSubType2 ne sont pas transformés.
• PartSubType3_1_Assembly1 n'est pas non plus transformé car il est de type PartSubType3_1, qui est un sous-type de PartSubType3.
