Substituts de variation
Windchill assure la traçabilité des remplacements d'articles temporaires dans la structure produit (nomenclature) par le biais du tableau Substituts de variation et de l'action Ajouter des substituts de variation.
La disponibilité de ce tableau et de cette action est contrôlée par la propriété wt.change2.enableVarianceSubstitutes.
Lorsque cette propriété est définie sur true, le tableau Substituts de variation apparaît sous le tableau Objets affectés, et l'action contextuelle Ajouter des substituts de variation est activée dans le tableau Objets affectés.
Lorsque la propriété est définie sur false, le tableau et l'action ne s'affichent pas.
 |
Cette propriété sera désapprouvée dans une prochaine version, une fois que la fonctionnalité sera entièrement implémentée.
|

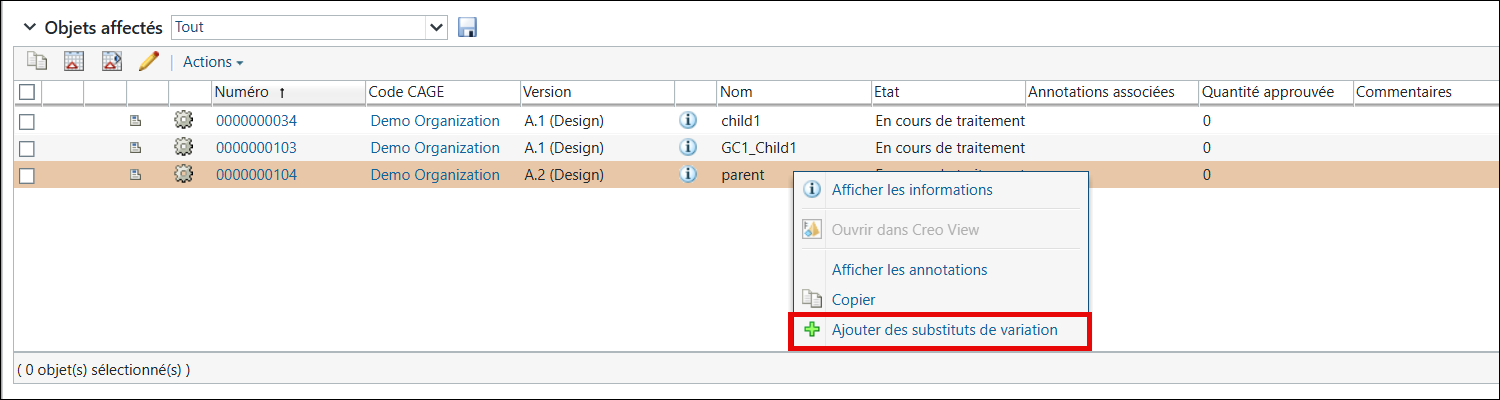

Action Ajouter des substituts de variation du tableau Objets affectés
Il s'agit d'une action contextuelle disponible dans le tableau Objets affectés.
Pour ajouter un substitut de variation, cliquez avec le bouton droit sur l'objet affecté dans le tableau Objets affectés, puis cliquez sur
Ajouter des substituts de variation. La page Ajouter des substituts de variation s'affiche en présentant les Attributs de lien de substitution.
Ajouter des substituts de variation. La page Ajouter des substituts de variation s'affiche en présentant les Attributs de lien de substitution.| | Cette action n'est activée que lorsque l'objet affecté comporte un ou plusieurs articles enfants. Si l'article n'est pas un article parent, cette action est désactivée. |

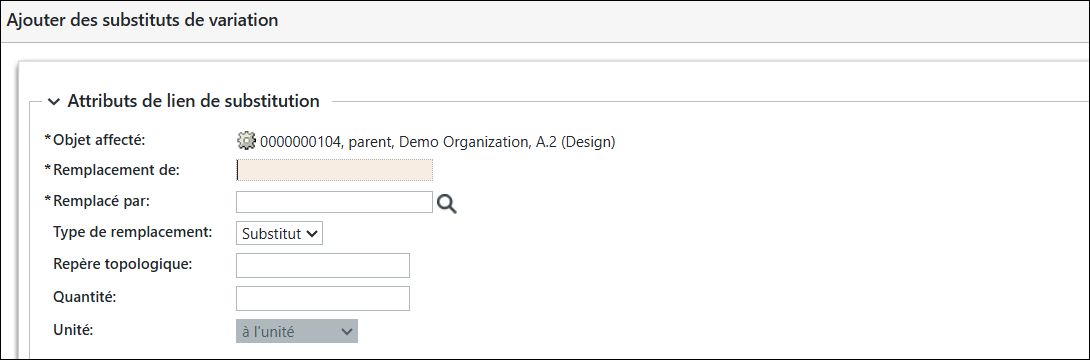

Ajouter des substituts de variation et Attributs de lien de substitution
La page Ajouter des substituts de variation s'affiche lorsque vous cliquez avec le bouton droit sur un objet affecté dans le tableau Objets affectés pour les variations et que vous sélectionnez l'action Ajouter des substituts de variation.
Ajouter des substituts de variation.
Cette page présente les attributs de lien de substitution suivants :
Attribut | Description |
|---|---|
Objets affectés | Affiche l'objet affecté et ses détails, pour lesquels un article enfant sera remplacé par un article de substitution. |
Remplacement de | Affiche uniquement les articles enfants directement associés à l'article parent sélectionné dans la structure de premier niveau de l'objet affecté. Par exemple, si l'objet affecté comporte trois articles enfants de premier niveau, seuls ces trois articles sont affichés. |
Remplacé par | Spécifie l'article de substitution. Vous pouvez entrer le numéro d'article directement ou cliquer sur l'icône Rechercher  pour rechercher l'article dans la fenêtre Remplacé par.La fonctionnalité Rechercher un article renvoie les articles situés au premier niveau de la structure de l'objet affecté. S'il existe plusieurs cas d'emploi d'un article enfant dans la structure, la fonctionnalité de suggestion rapide affiche toutes les occurrences de cet article dans les résultats de la recherche. Vous pouvez utiliser les valeurs d'attribut Numéro de ligne et Numéro-repère pour sélectionner l'article de remplacement approprié. |
Type de remplacement | Spécifie le type de remplacement. Par défaut, un type de remplacement prédéfini est sélectionné. Vous pouvez modifier cette valeur à l'aide de la liste du menu si vous avez défini d'autres types de remplacement. Pour ajouter ou définir un type de remplacement de substitution par défaut, utilisez l'utilitaire Personnaliser les énumérations modélisées. Pour plus d'informations, consultez la rubrique Customize Modeled Enumerations Utility. |
Repère topologique | Code alphanumérique identifiant des occurrences spécifiques de l'article dans l'assemblage. |
Quantité | Nombre d'articles de substitution utilisés dans l'assemblage. |
Unité | Unité de mesure de la quantité. Sélectionnez une unité dans la liste, par exemple, "à l'unité". |
Une fois que vous avez fourni les détails des Attributs de lien de substitution et cliqué sur Appliquer, ces informations sont ajoutées au tableau Substituts de variation.
Vous ne pouvez pas ajouter d'entrée en double pour le même objet affecté.

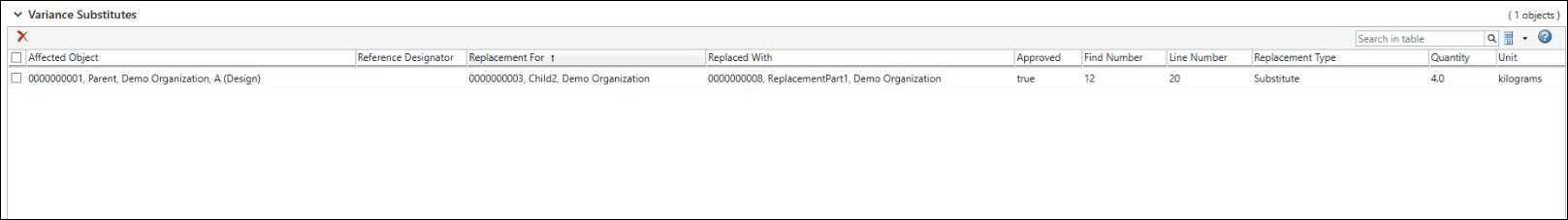

Tableau Substituts de variation
Ce tableau apparaît sous le tableau Objets affectés. Il affiche les détails des Attributs de lien de substitution qui sont appliqués sur la page Ajouter des substituts de variation pour un objet affecté spécifique.
Ce tableau est accessible en lecture seule. Vous ne pouvez pas modifier les entrées existantes. Toutefois, vous pouvez supprimer une entrée à l'aide de l'icône
, puis ajouter un substitut de variation pour l'objet affecté avec les spécifications requises.
, puis ajouter un substitut de variation pour l'objet affecté avec les spécifications requises.S'il existe un substitut approuvé pour un article dans le Navigateur de structure d'article, la colonne Approuvé affiche la valeur vrai, ce qui indique que l'article est approuvé en tant que remplacement du substitut.
Gérer les liens de substitut de variation
Les liens de substitut de variation sont impactés dans les scénarios suivants :
• Lorsque la variation est supprimée, les liens de substitut de variation qui lui sont associés et sa traçabilité jusqu'à l'article remplacé sont supprimés de façon permanente.
• Lorsque la variation est révisée, les liens de substitution sont reportés dans la révision suivante.
• Lorsqu'un objet affecté est supprimé de la variation, le lien de substitut de variation associé est également supprimé.
• Lorsque la variation est déplacée, tous les liens d'objets affectés associés et les enregistrements de substitut de variation sont conservés.
• Lorsqu'un objet affecté est itéré, le lien de substitut de variation associé est également reporté.
• Lorsque l'objet parent (objet affecté) est révisé, le lien de substitut de variation n'est pas reporté.
