Onglet Documents
Lorsque vous ouvrez un surlignage, vous pouvez afficher l'onglet Documents dans le volet de structure de surlignage. L'onglet Documents est visible pour l'article de surlignage de nomenclature, qui est un article racine, ainsi que pour l'article enfant sélectionné qui possède un surlignage de nomenclature.
Dans l'onglet Documents, vous ne pouvez afficher que les documents associés à un article. Les types de tableau d'association de documents suivants sont affichés :
• Documents descripteurs : affiche les vues des documents propres à la version de l'article sélectionné. Vous pouvez ajouter ou supprimer un document selon vos besoins.
• Documents de référence : affiche les documents associés à l'article sélectionné. Vous pouvez ajouter ou supprimer un document selon vos besoins.
• Documents CAO/dynamiques : affiche la vue en lecture seule des documents représentant des éléments d'une structure d'assemblage CAO pour l'article sélectionné.
 |
Vous ne pouvez pas effectuer d'actions telles qu'ajouter ou supprimer des entrées dans les tableaux d'association de documents des Documents CAO/dynamiques.
|
Les tableaux et sections suivants décrivent les Documents descripteurs dans le surlignage.
Un document descripteur dans Windchill est un type de document qui reste inchangé dans la structure d'article Windchill, même après la révision de l'article.
Les Documents de référence sont un type de document qui reste inchangé dans la structure d'article Windchill, même lorsque l'article est révisé.

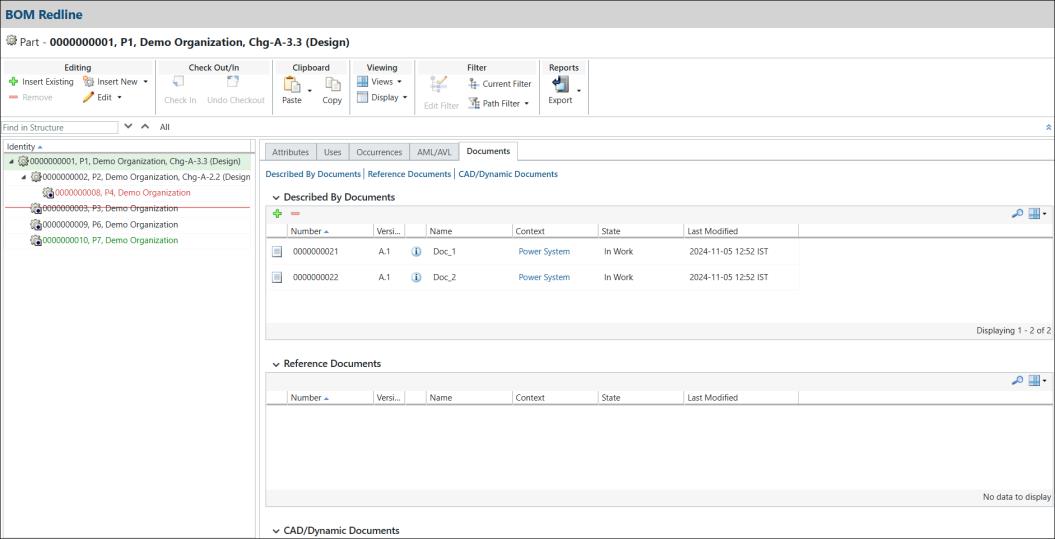

Lorsque vous sélectionnez un surlignage, l'onglet Documents fournit des informations telles que le nom, le numéro, la version, le contexte, l'état et la date de dernière modification d'un document. Utilisez cet onglet pour effectuer les actions suivantes :
• Afficher les informations d'attribut des documents associés.
• Ajouter des Documents descripteurs et des Documents de référence existants ou nouveaux à un surlignage de nomenclature ou à un article enfant sélectionné qui comporte un surlignage de nomenclature.
• Supprimer des Documents descripteurs et des Documents de référence d'un surlignage de nomenclature ou de l'article enfant sélectionné qui comporte un surlignage de nomenclature.
Le tableau suivant décrit les actions que vous pouvez effectuer dans l'onglet Documents pour les Documents descripteurs et les Documents de référence.
Action | Icône | Description | ||
|---|---|---|---|---|
Insérer existant |  | Associe un document existant à l'article de surlignage de nomenclature et à l'article enfant sélectionné qui possède un surlignage de nomenclature. Pour plus d'informations, reportez-vous à la rubrique Insertion d'un document.
| ||
Enlever la sélection |  | Supprime les Documents descripteurs ou les Documents de référence sélectionnés de l'article de surlignage de nomenclature ou d'un article enfant sélectionné qui comporte un surlignage de nomenclature.
|
Description des attributs
Le tableau suivant décrit les attributs de document s'affichant dans le tableau par défaut de l'onglet Documents :
Attribut | Description | ||
|---|---|---|---|
Indicateur de modification | Type de modification par rapport à l'objet de base. La colonne Indicateur de modification n'est pas disponible en standard.
| ||
Numéro | Identificateur numérique unique pour le document. | ||
Version | Révision et itération du document. | ||
Nom | Identificateur de texte pour le document. | ||
Contexte | Contexte dans lequel l'objet est stocké, tel que Produit, Bibliothèque ou Projet. | ||
Modifié le | Date et heure de la dernière intégration de l'objet. |
Indicateurs de modification de l'onglet Documents
L'indicateur de modification affiche un récapitulatif du type de modification qui s'est produit lors de la comparaison de l'objet de base avec le surlignage. Le tableau suivant décrit l'icône et la description de la colonne Indicateur de modification :
Indicateur | Icône | Description |
|---|---|---|
Vide | Indique que le document n'est pas modifié. | |
Insérer nouveau |  | Indique qu'un document existant non officiel ou un document nouvellement créé est inséré. |
Insérer existant | | Indique qu'un document officiel existant est inséré dans la structure de surlignage. |
Supprimer | | Indique que le document est supprimé de la structure de surlignage. |
Cas d'utilisation de l'action Rétablir pour les articles associés aux documents
L'action Rétablir ne rétablit pas les modifications associées aux documents.
Prenons l'arborescence de structure de surlignage suivante pour un surlignage parent Part, Chg-A-1.1 avec des articles enfants dans l'organisation :
• Part, Chg-A-1.1
◦ Part1
◦ Part2, Chg-A-2.1 (associé à un document Doc_1)
◦ Part3
◦ Part4, Chg-A-2.5 (associé à un document Doc_3)
◦ Part5, Chg-A-2.8
Les articles enfants Part2, Chg-A-2.1, Part4, Chg-A-2.5 et Part5, Chg-A-2.8 sont également des surlignages. Les articles enfants Part2 et Part4 sont respectivement associés aux documents Doc_1 et Doc_3.
Si vous apportez des modifications à l'article enfant Part5, Chg-A-2.8, par exemple en modifiant le cas d'emploi de l'article, les attributs et les occurrences, ainsi qu'en ajoutant le document Doc_5 à l'article enfant, puis que vous exécutez l'action Rétablir, vous pouvez observer ce qui suit :
• Les modifications apportées au cas d'emploi, aux attributs et aux occurrences retrouvent leur état d'origine.
• L'onglet Documents affiche toujours Doc_5 car les modifications ne sont pas rétablies.

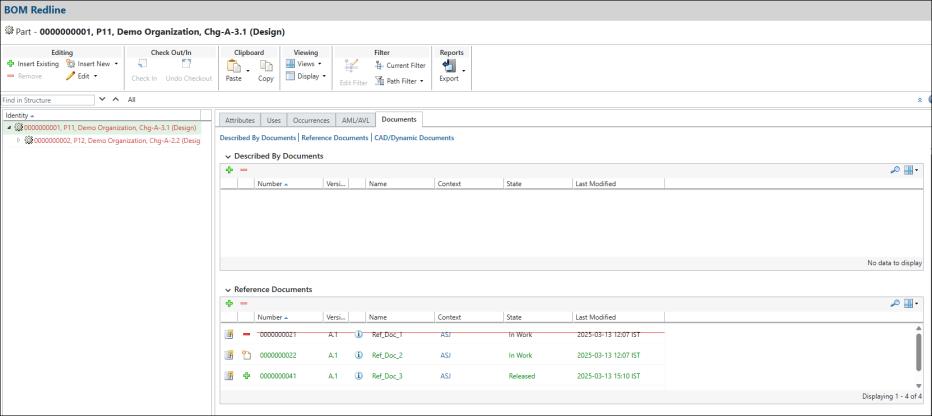

La mise en surbrillance visuelle résultante de Part5, Chg-A-2.8 dans l'arborescence de la structure de surlignage reste rouge. Dans le tableau Documents, le Doc_5 reste vert même après l'action Rétablir, car le Doc_5 n'est pas rétabli.
| | Le noeud de l'arborescence de la structure de surlignage peut prendre la couleur noire pour indiquer l'absence de changement, puisque toutes les modifications sont annulées. Toutefois, même si la modification du cas d'emploi est annulée, le noeud de l'arborescence de la structure de surlignage peut indiquer un changement en raison de la non-annulation des modifications associées aux attributs de version, aux documents et à la Liste d'articles fabricant/vendeur agréés. |
