Generación de imágenes reducidas con VCS
Visualization Content Service (VCS) puede generar imágenes reducidas 2D y 3D que se muestran en el Navegador de imágenes reducidas o en la página Detalles.
Con VCS, la generación de imágenes reducidas se activa con las siguientes propiedades de Windchill:
• wvs.vcs.supportedworkers = THUMBNAIL
• enable.thumbnail = true
Si se activa la generación de imágenes reducidas con VCS, se generan imágenes reducidas en los siguientes escenarios:
• Trabajos publicados del convertidor CAD o del convertidor no CAD
• Representaciones generadas por el servidor
• Generación de imágenes reducidas basadas en programador
El administrador de Windchill no necesita configurar un convertidor de imágenes reducidas dedicado ni definir ninguna propiedad para generar imágenes reducidas. Una vez configurada Windchill para generar imágenes reducidas con VCS, las propiedades como thumbnail.usecadagent se desestiman. No es necesario instalar Creo View Adapter for Windchill en Windchill para la generación de imágenes reducidas del lado del servidor. Sin embargo, puede haber un escenario en el que puede seguir siendo necesario para Utilidades para la compresión de visualizables.
El proceso de generación de imágenes reducidas es el siguiente:
1. Windchill activa el trabajo de publicación.
2. Windchill comprueba que el trabajo de publicación ha generado la imagen reducida.
3. Windchill actualiza la representación del padre principal y carga contenido.

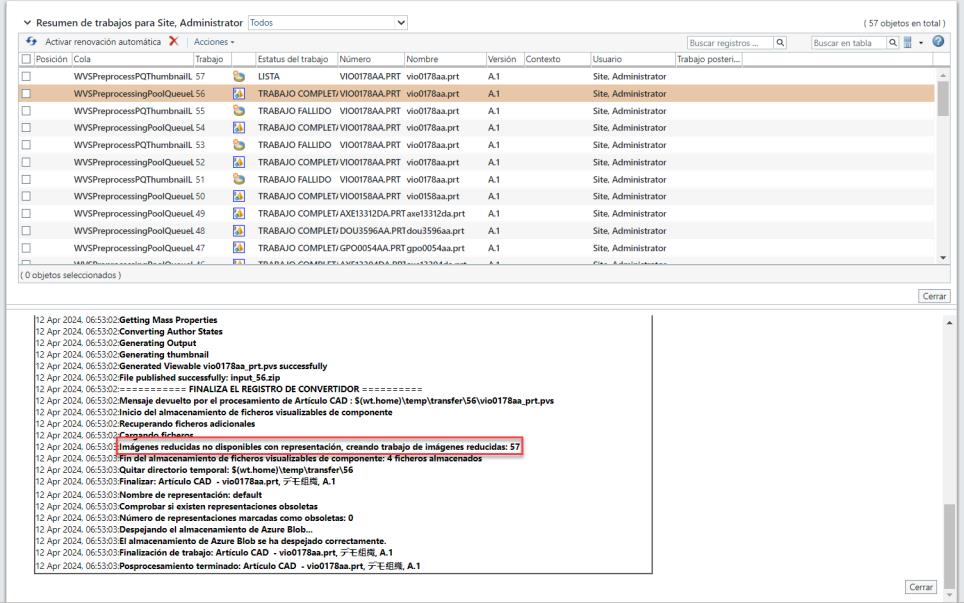

4. Si la imagen reducida no se genera, Windchill crea un nuevo trabajo de imagen reducida. El monitor de trabajos de WVS muestra el registro como Thumbnails unavailable with representation, creating Thumbnail Job. Junto con este mensaje, WVS también escribe el nuevo ID del trabajo de imágenes reducidas, que se puede utilizar para buscar el trabajo de imágenes reducidas respectivo en el monitor de trabajos.

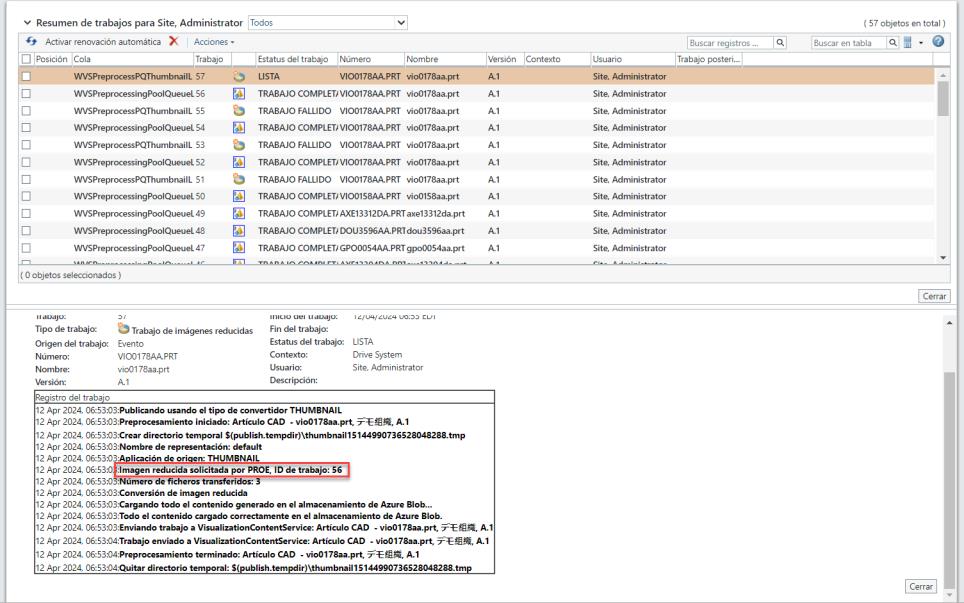

5. La imagen reducida se añade a las colas de imágenes reducidas de VCS con la misma prioridad que la del trabajo padre.
 | • Al generar la imagen reducida, Windchill descarga el contenido de representación. El número de ficheros que se van a descargar se controla con la propiedad thumbnail.filelimit, con el límite por defecto definido en 800. Para obtener más información, consulte Windchill Visualization Service Properties. • Para los documentos que están restringidos para la generación de imágenes reducidas mediante el control de publicación y de imágenes reducidas, el trabajo de imágenes reducidas no se activa. Consulte Acerca del control de publicación e imágenes reducidas para obtener más información. • Windchill desestima la solicitud de generación de imágenes reducidas para VCS para las representaciones sin visualizable (representación vacía). En el registro del trabajo se muestra el mensaje Thumbnail Generation Skipped - The representation contains no content for generating thumbnails.. |
