Sustitutos de variación
Windchill proporciona trazabilidad para los reemplazos temporales de artículos en la estructura del producto (LDM) a través de la tabla Sustitutos de variación y la acción Añadir sustitutos de variación.
La disponibilidad de esta tabla y de la acción se controla mediante la propiedad wt.change2.enableVarianceSubstitutes.
Cuando la propiedad se define en true, la tabla Sustitutos de variación aparece debajo de la tabla Objetos afectados y se activa la acción contextual Añadir sustitutos de variación en Objetos afectados.
Cuando se define en false, la tabla y la acción no se muestran.
 |
Esta propiedad quedará obsoleta en una versión futura una vez que la función esté completamente implementada.
|

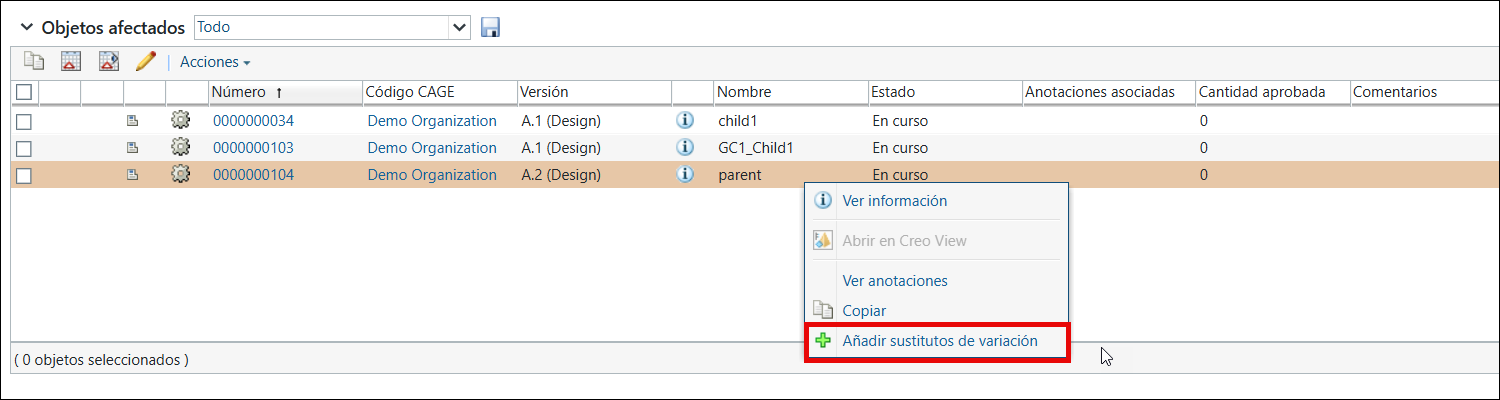

Acción Añadir sustitutos de variación en la tabla Objetos afectados
Se trata de una acción contextual disponible en la tabla Objetos afectados.
Para añadir un sustituto de variación, pulse con el botón derecho del ratón en el objeto afectado de la tabla Objetos afectados y pulse en
Añadir sustitutos de variación. Se abre la página Añadir sustitutos de variación para mostrar Atributos de vínculo de sustituto.
Añadir sustitutos de variación. Se abre la página Añadir sustitutos de variación para mostrar Atributos de vínculo de sustituto.| | Esta acción solo se activa cuando el objeto afectado tiene uno o más artículos hijo. Si el artículo no es un artículo padre, esta acción se desactiva. |

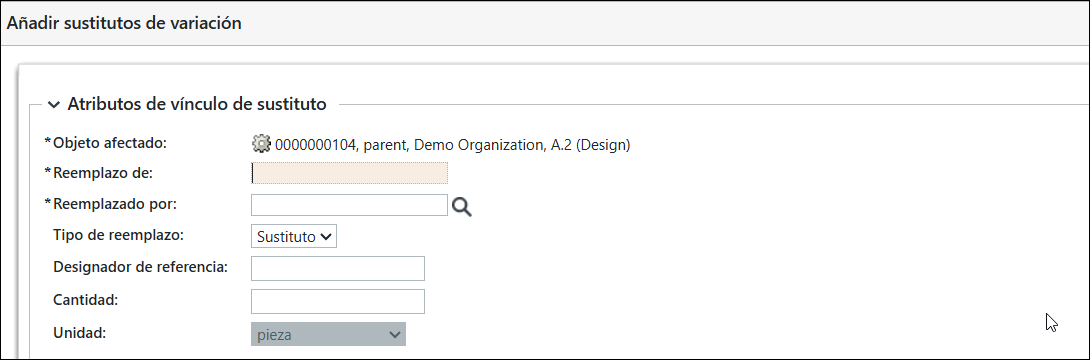

Añadir sustitutos de variación y atributos de vínculo de sustituto
La página Añadir sustitutos de variación se abre al pulsar con el botón derecho del ratón en cualquier objeto afectado de la tabla Objetos afectados para las variaciones y seleccionar la acción Añadir sustitutos de variación.
Añadir sustitutos de variación.
En esta página se muestran los siguientes atributos de vínculo de sustituto:
Atributo | Descripción |
|---|---|
Objetos afectados | Muestra el objeto afectado y sus detalles, donde un artículo hijo se reemplazará por un artículo sustituto. |
Reemplazo de | Muestra solo los artículos hijo directamente asociados con el artículo padre seleccionado en la estructura de primer nivel del objeto afectado. Por ejemplo, si el objeto afectado tiene tres artículos hijo de primer nivel, solo se muestran esos tres artículos. |
Reemplazado por | Especifica el artículo sustituto. Se puede introducir el número de artículo directamente o utilizar el icono de búsqueda  para encontrarlo en la ventana Reemplazado por.La función de búsqueda de artículos devuelve los artículos que se encuentran en el primer nivel dentro de la estructura del objeto afectado. Si hay varios usos de un artículo hijo en la estructura, la función de sugerencia rápida muestra todas las apariciones de ese artículo en los resultados de la búsqueda. Se pueden utilizar los valores de atributo Número de línea y Número de referencia para seleccionar el artículo de reemplazo correcto. |
Tipo de reemplazo | Se especifica el tipo de reemplazo. Por defecto, se selecciona un tipo de reemplazo predefinido. Este valor se puede cambiar mediante la lista de menús, si se han definido tipos de reemplazo adicionales. Para añadir o definir un tipo de reemplazo de sustituto por defecto, utilice la utilidad Personalizar enumeraciones modeladas. Para obtener más información, consulte Customize Modeled Enumerations Utility. |
Designador de referencia | El código alfanumérico que identifica apariciones específicas del artículo dentro del conjunto. |
Cantidad | El número de artículos sustitutos usados en el conjunto. |
Unidad | La unidad de medida de la cantidad. Seleccione una unidad de la lista; por ejemplo, Pieza. |
Después de proporcionar los detalles de Atributos de vínculo de sustituto y pulsar en Aplicar, la información se añade a la tabla Sustitutos de variación.
No se puede añadir una entrada duplicada para el mismo objeto afectado.

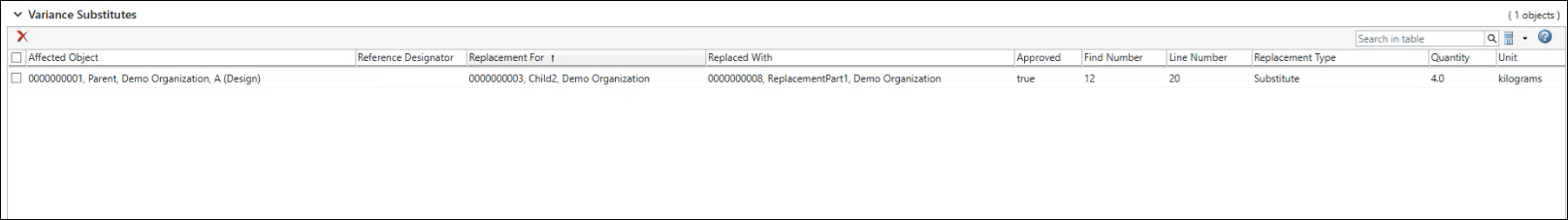

Tabla Sustitutos de variación
Esta tabla aparece debajo de la tabla Objetos afectados. Muestra los detalles de los Atributos de vínculo de sustituto que se aplican en la página Añadir sustitutos de variación para un objeto afectado específico.
Esta tabla es de solo lectura. No se pueden editar las entradas existentes. Sin embargo, se puede borrar una entrada mediante el icono
y, a continuación, añadir un sustituto de variación para el objeto afectado con las especificaciones necesarias.
y, a continuación, añadir un sustituto de variación para el objeto afectado con las especificaciones necesarias.Si un artículo tiene un sustituto aprobado en el explorador de estructuras de artículos (PSB), la columna Aprobado muestra verdadero, lo que indica que el artículo está aprobado como reemplazo del sustituto.
Gestionar vínculos de sustitutos de variación
Los vínculos de sustitutos de variación se ven afectados en los siguientes escenarios:
• Cuando se borra la variación, los vínculos de sustitutos de variación asociados y su trazabilidad hasta el artículo de reemplazo se eliminan permanentemente.
• Cuando se revisa la variación, los vínculos de sustitutos se trasladan a la siguiente revisión.
• Cuando se borra un objeto afectado de la variación, también se borra el vínculo de sustituto de variación asociado.
• Cuando se mueve la variación, se conservan todos los vínculos de objetos afectados asociados y los registros de sustitutos de variación.
• Cuando se itera un objeto afectado, el vínculo de sustituto de variación asociado también se traslada.
• Cuando se revisa el objeto padre (objeto afectado), el vínculo de sustituto de variación no se traslada.
